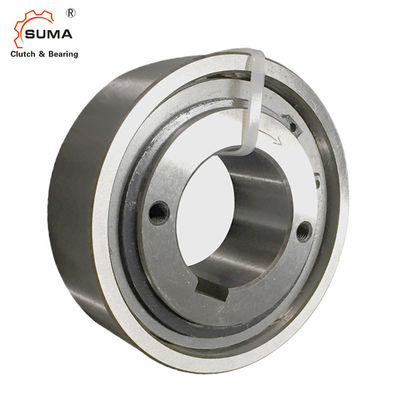

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning
  • FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning
  • FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning
  • FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning
  • FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning

สถานที่กำเนิด จีน
ชื่อแบรนด์ SUMA
ได้รับการรับรอง ISO SGS
หมายเลขรุ่น FXN51-25/85
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์:
คลัตช์โอเวอร์รัน FXN51-25/85
การทำงาน:
โอเวอร์รัน/แบ็คสต็อป
วัสดุ:
แบริ่งเหล็ก GCr15
ช่วงเจาะ:
25mm
แรงบิด:
560Nm
ความเร็วในการหมุน:
5,000 รอบต่อนาที
เส้นผ่านศูนย์กลางภายนอก:
85mm
OEM:
ยอมรับ
แสงสูง:

FXN51-25/85 แบริ่งคลัตช์โอเวอร์รัน

,

แบริ่งคลัชโอเวอร์รันใน Freewheels

,

คลัตช์คลัตช์ Freewheel ภายใน

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
USD50-USD150 PER PIECE
รายละเอียดการบรรจุ
กล่องกระดาษ / กล่องไม้
เวลาการส่งมอบ
7-15 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T, Western Union, Paypal
สามารถในการผลิต
2000 ชิ้นต่อเดือน
รายละเอียดสินค้า

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning

คุณสมบัติ

Freewheels ภายใน FXN เป็น sprag freewheels โดยไม่มีการสนับสนุนแบริ่งและ sprag lift-off X sprag lift-off X ช่วยให้มั่นใจได้ว่าล้อไม่มีการสึกหรอเมื่อวงแหวนด้านในหมุนด้วยความเร็วสูงวงแหวนรอบนอกถูกกดเข้าไปในบ้านลูกค้าซึ่งทำให้สามารถติดตั้งอุปกรณ์ที่มีขนาดกะทัดรัดและประหยัดพื้นที่ได้Freewheels FXN ใช้เป็น:

แบ็คสต็อป

คลัตช์คลัตช์

สำหรับการใช้งานที่มีการหมุนฟรีวีลความเร็วสูงและเมื่อใช้เป็นคลัตช์โอเวอร์รันพร้อมการขับด้วยความเร็วต่ำแรงบิดที่กำหนดสูงสุด 20 500 Nm.แรงบิดจะถูกส่งไปที่วงแหวนรอบนอกโดยกดพอดีเจาะได้ถึง 130 มม.มีรูมาตรฐานจำนวนมาก



ขนาดและความจุ


FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning 1

แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุดูหน้า 14 สำหรับการกำหนดแรงบิดในการเลือก

แรงบิดเล็กน้อยตามทฤษฎีนี้ใช้กับศูนย์กลางในอุดมคติระหว่างวงแหวนในและวงแหวนรอบนอกเท่านั้นในทางปฏิบัติ ศูนย์กลางจะได้รับผลกระทบจากการเล่นของตลับลูกปืนและข้อผิดพลาดในการตั้งศูนย์ของชิ้นส่วนข้างเคียงจากนั้น แรงบิดที่ระบุในตารางจะถูกนำมาใช้ โดยคำนึงถึงค่ารันเอาท์ (TIR) ​​ที่มีอยู่

ความเร็วสูงขึ้นตามคำขอ

ขนาดล้อฟรี มม มม เบื่อ มม มม สูงสุดมม บี D mm F เจ เค มินมม หลี่

น้ำหนัก

กิโลกรัม

มาตรฐาน มม มม มม มม
มม มม
FXN31 - 17/60 20*           20* 25 60 P6 55 31 85 24 0.3
FXN31 - 17/62 20*           20* 25 62 พี6 55 31 85 24 0,4
FXN38 - 17/70 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 25           30 35 80 P6 70 46 95 35 0.8
FXN51 - 25/85 25 30 35       36 35 85 P6 75 51 105 35 0.8
FXN56 - 25/90 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 30 35 40       45* 26 95 P6 85 61 120 25 0.8
FXN61 - 19/106 30 35 40       45* 25 106 H7 85 61 120 25 1,2
FXN66 - 25/100 35 40 45       48* 30 100 P6 90 66 132 35 1,1
FXN66 - 25/110 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 40 45 50 60 65   70* 40 125 P6 110 86 150 40 2,3
FXN86 - 25/130 40 45 50 60 65   70* 40 130 P6 110 86 150 40 2,6
FXN 101 - 25/140 55 70         75 45 140 P6 125 101 175 50 3,1
FXN 101 - 25/149 70           75 62 149 H6 125 101 175 62 4,2
FXN 101 - 25/150 55 70         75 45 150 P6 125 101 175 50 3,6
FXN 85 - 40/140 45 50 60 65     65 45 140 P6 125 85 175 60 3,2
FXN 85 - 40/150 45 50 60 65     65 45 150 P6 125 85 175 60 4,2
FXN 100 - 40/160 45 50 55 60 70 75 75 50 160 P6 140 100 190 60 5.1
FXN 105 - 50/165 80           80 62 165 P6 145 105 195 62 5,8
FXN 120 - 50/198 60 65 70 75 80 95 95 70 198 H6 160 120 210 70 8,6
FXN 140 - 50/215 65 90 100 110     110 69 215 J6 180 140 245 70 14.0
FXN 170 - 63/258 70 85 100 120     130 80 258 H6 210 170 290 80 21.0

หมายเหตุ:

1. T สูงสุด = 2 × T KN

2. การย่ำยีการแข่งขันภายใน

3. การแข่งขันนอกลู่นอกทาง
รูกุญแจถึง DIN 6885.1

รูกุญแจตามมาตรฐาน DIN 6885 หน้า 1 •ความคลาดเคลื่อนของความกว้างรูกุญแจ JS10

* รูกุญแจตามมาตรฐาน DIN 6885 หน้า 3 •ความคลาดเคลื่อนของความกว้างรูกุญแจ JS10

การติดตั้ง ตัวอย่าง

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning 2

Freewheel ภายใน FXN 38 - 17/70 NX เป็นแบ็คสต็อป จัดอยู่ในอะแดปเตอร์ตัวเรือนเพื่อต่อเข้ากับมอเตอร์ไฟฟ้าวงแหวนรอบนอกแบบบางที่กดเข้าไปในตัวเรือนช่วยให้ติดตั้งได้อย่างประหยัดพื้นที่เนื่องจากความเร็วของเพลาสูงในการทำงานปกติ (การหมุนอิสระ) การยกของ sprag X ช่วยให้มั่นใจได้ถึงการทำงานแบบไร้สัมผัสและด้วยเหตุนี้จึงไม่มีการสึกหรออย่างต่อเนื่อง

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning 3

Freewheel ภายใน FXN 66 - 25/100 NX เป็นคลัตช์คืบคลานในครีปไดรฟ์ของเครื่องจักรทอผ้าการติดตั้ง freewheel ได้รับการแก้ไขอย่างกะทัดรัดโดยใช้วงแหวนรอบนอกบาง ๆ ที่กดเข้าไปในวงล้อตัวหนอนระหว่างการติดตั้ง เครื่องจะขับเคลื่อนด้วยเฟืองตัวหนอนและล้ออิสระที่ทำงานในการขับขี่ในการทำงานปกติ (การทำงานแบบอิสระ) วงแหวนด้านในที่อยู่บนเพลาขับหลักความเร็วสูงจะโอเวอร์รันและปลดไดรฟ์ครีปออกโดยอัตโนมัติด้วยความเร็วรอบที่สูงของวงแหวนด้านใน จึงใช้ชนิดที่มี sprag lift-off Xsprags ทำงานในการหมุนอิสระโดยไม่ต้องสัมผัส จึงไม่สึกหรอ

FXN51-25/85 ลูกปืนคลัตช์ภายใน Freewheels Overrunning 4

Freewheel FXN 85 - 40/140 MX ภายในเป็นแบ็คสต็อปที่ติดตั้งไว้ที่ปลายเพลากลางอันแรกของกระปุกเกียร์แบบเดือยในการขับเคลื่อนของสายพานลำเลียงแบบลาดเอียงในกรณีของมอเตอร์หยุด สายพานต้องยึดไว้อย่างแน่นหนา เพื่อไม่ให้สินค้าสายพานลำเลียงดึงสายพานไปข้างหลัง และอาจทำให้เกิดความเสียหายร้ายแรงได้เนื่องจากความเร็วของเพลาสูงในการทำงานปกติ (การทำงานแบบล้อฟรี) sprag lift-off X ช่วยให้มั่นใจได้ถึงการทำงานแบบไร้สัมผัสและด้วยเหตุนี้การทำงานของเราจึงปราศจากการสึกหรอ



Freewheels ภายใน FXN ไม่มีการรองรับแบริ่งลูกค้าต้องจัดตำแหน่งศูนย์กลางของวงแหวนด้านในและด้านนอก
ต้องสังเกตการหมดที่อนุญาต (TIR)แรงบิดจะถูกส่งไปที่วงแหวนรอบนอกโดยกดพอดีในการส่งแรงบิดที่ระบุในตาราง วงแหวนรอบนอกต้องอยู่ในตัวเรือนที่มีเส้นผ่านศูนย์กลางภายนอก K ตัวเรือนทำจากเหล็กหรือเหล็กหล่อสีเทาที่มีคุณภาพขั้นต่ำ GG-20เมื่อใช้วัสดุตัวเรือนอื่นๆ หรือเส้นผ่านศูนย์กลางภายนอกที่เล็กกว่า เราขอแนะนำให้คุณติดต่อเราเกี่ยวกับแรงบิดที่ส่งสัญญาณได้พิกัดความเผื่อของรูตัวเรือนระบุไว้ในตารางภายใต้มิติ D พิกัดความเผื่อของเพลาต้องเป็น ISO h6 หรือ j6

การหล่อลื่น
ที่ความเร็วเกินกว่าความเร็วยกออกของ sprag ไม่จำเป็นต้องมีการหล่อลื่นพิเศษฟังก์ชัน freewheel ไม่จำเป็นต้องบำรุงรักษาเมื่อทำงานต่ำกว่าความเร็วยก sprag จะต้องจัดให้มีการหล่อลื่นน้ำมันที่มีคุณภาพที่กำหนด
ตัวอย่างการสั่งซื้อ
Freewheel ขนาด FXN 61 - 19/95 แบบ sprag
ระยะยก X และรูเจาะ 35 มม.:
&วัว;FXN 61-19/95 NX, d = 35 มม.
