| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | AL30 KEED2 |

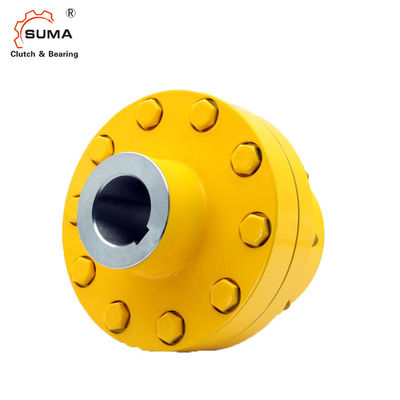

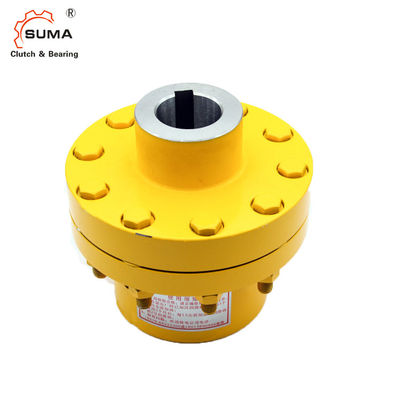

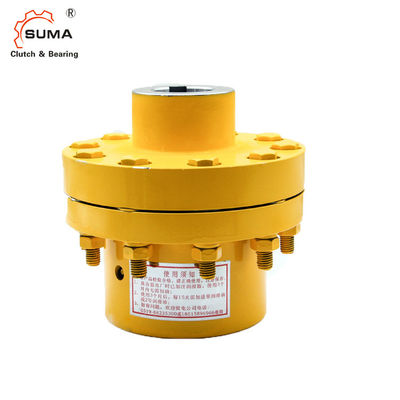

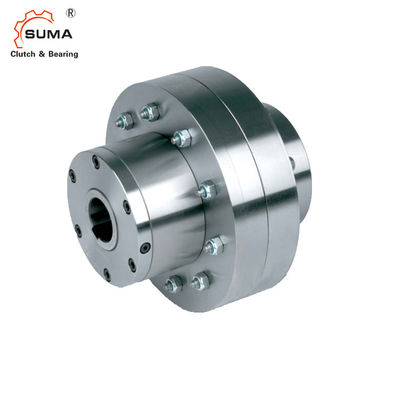

KEED2 Freewheel ตลับลูกปืนคลัตช์คลัตช์ในตัว
คุณสมบัติ
ประเภท AL..KEED2 เป็นล้ออิสระประเภทลูกกลิ้ง บรรจุในตัว ปิดผนึกและรองรับตลับลูกปืน โดยใช้ตลับลูกปืนซีรีส์ 160..หน่วยส่งน้ำมันหล่อลื่น
ชุดค่าผสมนี้ใช้เป็นคลัตช์โอเวอร์รันตามที่แสดงไว้ด้านบนในการออกแบบนี้ ล้ออิสระ AL มาตรฐานจะเชื่อมต่อกับคัปปลิ้งแบบยืดหยุ่นสำหรับการติดตั้งในสายการผลิต
ประเภท KEE เป็นคัปปลิ้งประสิทธิภาพสูงที่ใช้ในการลดแรงสั่นสะเทือนจากแรงบิดและยอมรับการเยื้องศูนย์โดยไม่รับภาระแบริ่งมากเกินไปฝาครอบ D2 ใช้สำหรับปิดตัวเครื่องมีสกรูสองตัวสำหรับเติมน้ำมัน ถ่ายน้ำมัน และปรับระดับเราขอแนะนำให้ประกอบเครื่อง
โปรดระบุทิศทางการหมุนของการแข่งขันภายในที่มองเห็นได้จากหน้าแปลน D2ดูแคตตาล็อกของผู้ผลิตเพื่อตรวจสอบการเลือกข้อต่อ
ข้อมูลทางเทคนิค
| ชื่อผลิตภัณฑ์ | ลูกปืนคลัตช์คลัตช์ |
| แบบอย่าง | AL30 KEED2 |
| วัสดุ | GCr15 |
| เส้นผ่าศูนย์กลางภายใน | 30mm |
| เส้นผ่านศูนย์กลางภายนอก | 100mm |
| ความเร็วที่แซงหน้าการแข่งขัน | 4100r / นาที |
| การแข่งขันนอกเหนือความเร็ว | 1300r/นาที |
| น้ำหนัก | 11Kg |
| ความจุแรงบิด | 500Nm |
| แอปพลิเคชัน | ลด, เครื่องพิมพ์, เครื่องสิ่งทอ, สายพานลำเลียง, อุตสาหกรรมเกลือ |
| บรรจุุภัณฑ์ | กล่องไม้ หลอด ลูกรอก ฯลฯ |
| เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, Western Union, Paypal |
ขนาดและความจุ
| พิมพ์ | ขนาด |
|
|
โอเวอร์รันความเร็ว |
|
น้ำหนัก | |||||
| อัล..KEED2 | dH7 | คี | TKN | นิแม็กซ์1) | นาแม็กซ์2) | dKH7 | ดี | L1 | D6 | L6 | |
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4.6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20...40 | 90 | 60 | 130 | 50 | 6.4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 725 | 1100 | 3800 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25...65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25...65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | 8 | 2625 | 720 | 2650 | 35...90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | 8 | 2750 | 680 | 2450 | 35...90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 11 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
| ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20...40 | 90 | 60 | 130 | 50 | 6.4 |
| 30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 838 | 900 | 2400 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
บันทึก
1) การแข่งขันภายใน overrunst
2) การแข่งขันนอกลู่นอกทาง
รูกุญแจถึง DIN 6885.1
เมื่อสั่งซื้อ โปรดระบุ เบื่อ ødk และทิศทางของ
การหมุนดูจากลูกศร „A“: „R“การแข่งขันภายในครอบงำใน
ทิศทางตามเข็มนาฬิกา „L“การแข่งขันภายในเกินในเคาน์เตอร์-
ทิศทางตามเข็มนาฬิกา
»โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
ข้อต่อยึด
