| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | GV90 GV100 GV110 |

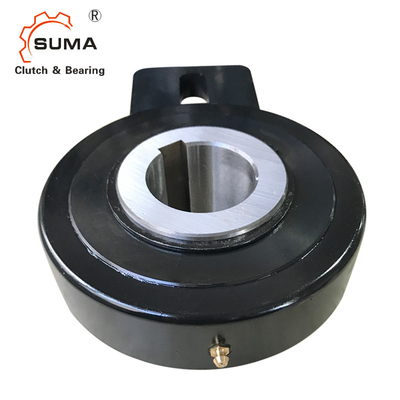

GV90 GV100 GV110 Bucket Elevator Backstop ตลับลูกปืนคลัตช์ทางเดียว
คุณสมบัติของ GV Backstop Clutch
GV series freewheels มาพร้อมกับลูกกลิ้ง ตรงกลางระหว่างการแข่งขันด้านในและการแข่งขันรอบนอกจะดำเนินการโดยใช้พุ่มไม้
แรงบิดจะถูกส่งจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจ
ความทนทานต่อเพลาต้องเป็น h6
เมื่อใช้ล้อหมุนฟรีเป็นอุปกรณ์ไม่คืนกลับ คันบังคับที่ยึดกับชุดแข่งด้านนอกจะต้องประกบระหว่างตัวยึดสองตัวมิฉะนั้นจะต้องใส่พิน ในรูที่คล้องไว้เมื่อล็อคเข้ากับเฟรมของเครื่องจักร มันจะหยุดการหมุนของล้ออิสระ
หากใช้ล้ออิสระเป็นตัวป้อนเป็นช่วงๆ จะต้องติดคันโยกตามยาวโดยใช้รูสำหรับก้านกระทุ้งหรือที่คล้ายกันไม่ว่าในกรณีใดเพื่อหลีกเลี่ยงการโอเวอร์โหลด พุ่มไม้คันโยกจะต้องได้รับการกวาดล้างจำนวนหนึ่งเพื่อให้สามารถเคลื่อนที่ตามแนวแกนได้
freewheel ได้รับการจัดหาจาระบีแล้ว
ขนาดและความจุ
| แบบอย่าง |
dH7 มม |
ง มม |
แอล มม |
ข1 มม |
แอล1 มม |
ข2 มม |
ฉัน2 มม |
ฉัน3 มม |
ฉัน4 มม |
น้ำหนัก กิโลกรัม |
ความเร็วสูงสุด |
แรงบิด นิวตันเมตร |
ลากแรงบิด Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 น | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 น | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x ตัน
ไคย์ DIN 6885
2) ความเร็วสูงสุดที่อนุญาต
