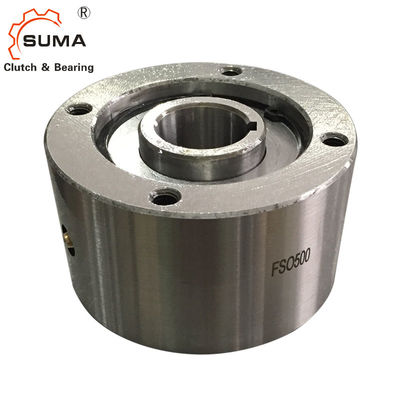

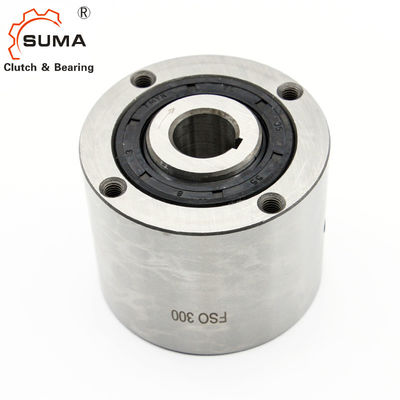

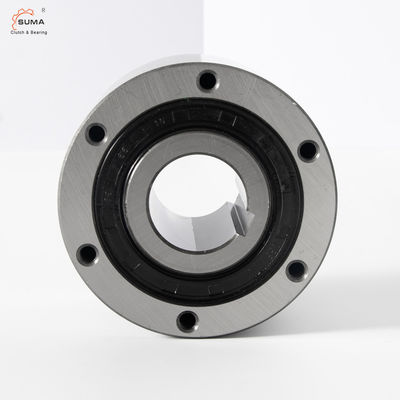

FSO800 HPI800 One Way Sprag Freewheels Cam ลูกปืนคลัตช์
คุณสมบัติ
ประเภท FSO, FSO-GR และ HPI 750 ถึง 1027 เป็นล้ออิสระประเภท sprag ในตัว ปิดผนึกและรองรับตลับลูกปืนโดยใช้ตลับลูกปืนสองตัว
การหล่อลื่น
ประเภท FSO และ HPI เป็นน้ำมันหล่อลื่นและใช้ซีลปากเพลาแบบมาตรฐาน
ประเภท FSO-GR เป็นจาระบีหล่อลื่นและสามารถติดตั้งซีลเขาวงกตแบบไร้สัมผัสได้
Type HPI ได้รับการออกแบบมาเป็นพิเศษสำหรับแอปพลิเคชันการจัดทำดัชนีความเร็วสูง
ขนาดและความจุ
ขนาด |
แรงบิด [นาโนเมตร] |
โอเวอร์รันความเร็ว [นาที-1] |
ขนาด [มม.] | น้ำมันหล่อลื่น | น้ำหนัก | แรงบิด | |||||||||||||||||
FSO | FS | dH7-bxh | ง4) | อา | บี5) | ค | ดี | อี | F | จี | z | เจ | K | หลี่ | พี | ฉ | FSO | HPI | FS | TR | |||
ทีเคเอ็น1) | นmax2) | นmax3) | ต่ำสุด-สูงสุด | -0.05 | [กิโลกรัม] | [ซม.] | |||||||||||||||||
750 | 9660 | 1800/650 | 1,000/650 | 65-18x11 | 57–87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
70-20x12 | |||||||||||||||||||||||
75-20x12 | |||||||||||||||||||||||
80-22x14 | |||||||||||||||||||||||
800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66–112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
80-22x14 | |||||||||||||||||||||||
90-25x14 | |||||||||||||||||||||||
100-28x16 | |||||||||||||||||||||||
110-28x16 | |||||||||||||||||||||||
900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92–138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
110-28x16 | |||||||||||||||||||||||
120-32x18 | |||||||||||||||||||||||
130-32x18 | |||||||||||||||||||||||
1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
150-36x20 | |||||||||||||||||||||||
175-45x25 |
หมายเหตุ
1) T สูงสุด = 2 &ครั้ง;ทีเคเอ็น »อ้างถึงหน้าการเลือก 10 ถึง 13
2) การแข่งขันภายใน/ภายนอก raceg
3) ตราประทับเขาวงกตการแข่งขันภายใน/การแข่งขันภายนอก
4) เจาะนิ้วตามคำขอ
5) สำหรับเจาะขนาดใหญ่เท่านั้น
ขนาด 600 > 50 mm
ขนาด 700 > 75 mm
*) 6 หลุมเว้นระยะเท่ากันที่ 60°บวก 2 หลุมพิเศษที่ 180°»โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
การติดตั้งและข้อต่อ
รูปภาพ
