| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | AV90 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD300-USD340 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 7-10 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | คลัชแบ็คสต็อป AV90 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 2900Nm | ความเร็วในการหมุน: | 200rpm |
| หน่วยน้ำหนัก: | 8.7KG | การรับประกัน: | 1 ปี |
| ขนาด: | 80*190*64mm | OEM: | ยอมรับ |
| เน้น: | คลัตช์ Backstop ทางเดียว,AV110 คลัตช์ Backstop ทางเดียว,AV90 Backstop Bearing |
||

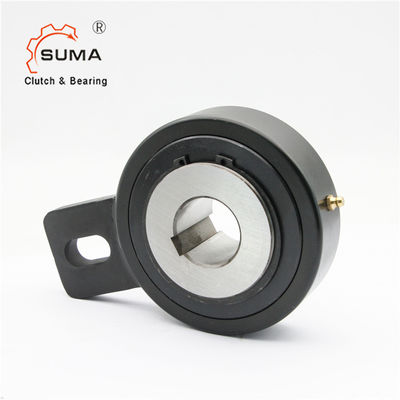

AV90 AV100 AV110 คลัตช์ Backstop ลูกกลิ้งทางเดียว
ข้อมูลทางเทคนิค
PECI
| ข้อมูลจำเพาะ | |
| แบบอย่าง | AV90 |
| เส้นผ่าศูนย์กลางรู | 90mm |
| เส้นผ่านศูนย์กลางภายนอก | 260mm |
| ความหนา | 90mm |
| ความจุแรงบิด | 7125Nm |
| เกินความเร็ว | 200r / นาที |
| น้ำหนัก | 24.5กก. |
| บรรจุุภัณฑ์ | แพ็คเกจอุตสาหกรรม |
| เวลาจัดส่ง | 7-10 วัน |
| เงื่อนไขการชำระเงิน | TT, L/C, D/P, D/A, Western Union, Paypal |
Type AV เป็น freewheel แบบลูกกลิ้งมีอยู่ในตัวเองโดยมีตลับลูกปืนธรรมดาอยู่ตรงกลางสำหรับความเร็วการหมุนต่ำ และปิดผนึกโดยใช้ซีลเขาวงกตโลหะที่ป้องกันด้วยโล่
หน่วยจัดส่งจาระบีหล่อลื่นพร้อมติดตั้งในตำแหน่งแนวนอนหรือแนวตั้งส่วนใหญ่ใช้เป็นแบ็คสต็อป ความจุแรงบิดสูงสำหรับความต้องการพื้นที่ขั้นต่ำการออกแบบนี้เหมาะสำหรับใช้ในสภาพแวดล้อมที่ยากลำบากสลักเกลียวยึดกับส่วนคงที่ของเครื่องแล้วผ่าน ผ่านช่องในแขนทอร์ก ให้หยุดการหมุน
ระยะรัศมีของโบลต์นี้ควรเท่ากับ 1-3% ของความกว้างของสล็อต
แขนทอร์คและตลับลูกปืนต้องไม่อัดแรงการออกแบบลูกกลิ้งทำให้ประเภท AV เหมาะอย่างยิ่งสำหรับการใช้งานสร้างดัชนีแสง
ขนาดและความจุ
| พิมพ์ | ขนาด | ทีเคเอ็น1) | เกินความเร็ว | น้ำหนัก | แรงบิดลาก | ||||||||||
| AV | dH7 | นิแมกซ์ | ดี | D2 | L 1 | หลี่ | บี | F | bB11 | นู๋ | อี | ฉ | TR | ||
| [มม.] | [นาโนเมตร] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
ตัวอย่างการติดตั้ง
รูปภาพ
