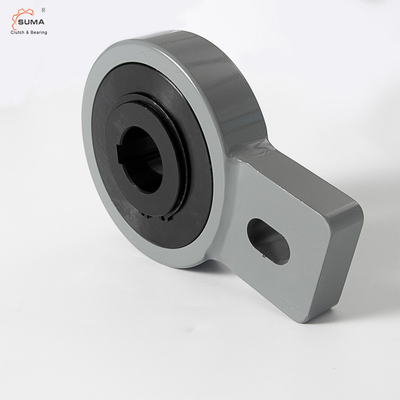

AV60 AV70 One Way Roller ประเภท Freewheel Backstop Clutch
คุณสมบัติของคลัตช์ Backstop Freewheel แบบลูกกลิ้ง
Type AV เป็น freewheel แบบลูกกลิ้งมีอยู่ในตัวเองโดยมีตลับลูกปืนธรรมดาอยู่ตรงกลางสำหรับความเร็วการหมุนต่ำ และปิดผนึกโดยใช้ซีลเขาวงกตโลหะที่ป้องกันด้วยโล่
เพื่อป้องกันการย้อนกลับหรือปรากฏการณ์ที่ราบรื่นเมื่อสายพานลำเลียงแบบเอียงจอดภายใต้ภาระ หลังจากคำนวณแรงบิดในการเบรกแล้ว แบ็คสต็อปอิสระหรืออุปกรณ์กันสะเทือนจะถูกเพิ่มเข้าไปตามสถานการณ์เฉพาะโรลเลอร์แบ็คสต็อป เหมาะสำหรับดรัมหัว ขับเคลื่อนด้วยตัวลดกำลัง พลังมีขนาดใหญ่ เส้นผ่านศูนย์กลางของดรัมมีขนาดใหญ่ และสายพานลำเลียงที่มีตัวลดขนาดเหนือ ZQ65 เหมาะสำหรับการลำเลียงขึ้นด้านบน และมุมเอียงน้อยกว่า มากกว่าหรือเท่ากับ 18 องศาสายพานลำเลียงซึ่งมีข้อดีของการถอยกลับอย่างรวดเร็วและระยะถอยหลังขนาดเล็ก เป็นแบ็คสต็อปที่ต้องการสำหรับสายพานลำเลียงเอียงขนาดใหญ่และขนาดกลางใช้กันอย่างแพร่หลายในการจับคู่ลด, โรงงานโค้กและเครื่องจักรการขนส่ง, สายพานลำเลียง, รอก, ถังไฟฟ้าและอุปกรณ์ทางกลอื่น ๆ ที่ต้องการความต้องการแบ็คสต็อป
หน่วยจัดส่งจาระบีหล่อลื่นพร้อมติดตั้งในตำแหน่งแนวนอนหรือแนวตั้งส่วนใหญ่ใช้เป็นแบ็คสต็อป ความจุแรงบิดสูงสำหรับความต้องการพื้นที่ขั้นต่ำการออกแบบนี้เหมาะสำหรับใช้ในสภาพแวดล้อมที่ยากลำบากสลักเกลียวยึดกับส่วนคงที่ของเครื่องแล้วผ่าน
ผ่านช่องในแขนทอร์ก ให้หยุดการหมุนการกวาดล้างรัศมีบนโบลต์นี้
ควรเท่ากับ 1-3% ของความกว้างของช่อง
แขนทอร์คและตลับลูกปืนต้องไม่อัดแรงการออกแบบลูกกลิ้งทำให้ประเภท AV เหมาะอย่างยิ่งสำหรับการใช้งานสร้างดัชนีแสง
ขนาดของคลัตช์ Backstop Freewheel แบบลูกกลิ้ง
พิมพ์ | ขนาด | ทีเคเอ็น1) | เกินความเร็ว | น้ำหนัก | แรงบิดลาก | ||||||||||
AV | dH7 | นิแมกซ์ | ดี | D2 | L 1 | หลี่ | บี | F | bB11 | นู๋ | อี | ฉ | TR | ||
[มม.] | [นาโนเมตร] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
