รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | คลัตช์ Backstop Backstop | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 265Nm | ความเร็วในการหมุน: | 450rpm |
| หน่วยน้ำหนัก: | 1.3กก. | การรับประกัน: | 1 ปี |
| OEM: | ยอมรับ | ||
| เน้น: | แบริ่งคลัตช์แบ็คสต็อป Holdback,แบริ่งคลัตช์แบ็คสต็อป AV25,ระบบสายพานลำเลียง AV20 Backstop Bearing |
||

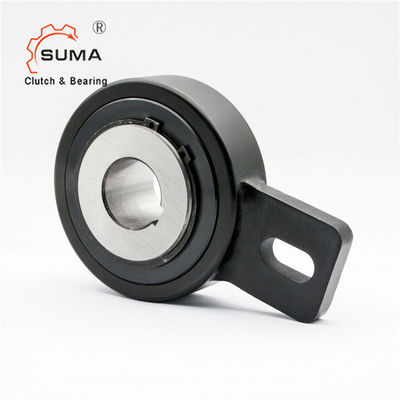

AV20 AV25 แบริ่งคลัตช์ Backstop Backstop ทางเดียวสำหรับระบบสายพานลำเลียง
คุณสมบัติของคลัตช์แบ็คสต็อปแบ็คสต็อป
Type AV20 Backstop Clutch เป็นคลัตช์อิสระแบบลูกกลิ้งมันมีอยู่ในตัวเองโดยมีตลับลูกปืนธรรมดาอยู่ตรงกลางสำหรับความเร็วการหมุนต่ำและปิดผนึกโดยใช้ซีลเขาวงกตโลหะที่ป้องกันด้วยโล่ สินค้าที่ใช้กันอย่างแพร่หลายในลิฟต์, สายพานลำเลียง, รอกเกรน ฯลฯ
หน่วยจัดส่งจาระบีหล่อลื่นพร้อมติดตั้งในตำแหน่งแนวนอนหรือแนวตั้ง
ส่วนใหญ่ใช้เป็นแบ็คสต็อป ความจุแรงบิดสูงสำหรับความต้องการพื้นที่ขั้นต่ำ
แขนทอร์คและตลับลูกปืนต้องไม่อัดแรงการออกแบบลูกกลิ้งทำให้ประเภท AV เหมาะอย่างยิ่งสำหรับการใช้งานสร้างดัชนีแสง
พี
ขนาดและความจุของคลัชแบ็คสต็อปแบ็คสต็อป
| พิมพ์ | ขนาด | ทีเคเอ็น1) | เกินความเร็ว | น้ำหนัก | แรงบิดลาก | ||||||||||
| AV | dH7 | นิแมกซ์ | ดี | D2 | L 1 | หลี่ | บี | F | bB11 | นู๋ | อี | ฉ | TR | ||
| [มม.] | [นาโนเมตร] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
ตัวอย่างการติดตั้ง
รูปภาพของคลัชแบ็คสต็อปแบ็คสต็อป
