| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | GV45 GV50 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD120-USD150 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 7-10 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | คลัตช์แบ็คสต็อป GV45 GV50 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 2180Nm | ความเร็วในการหมุน: | 300RPM |
| หน่วยน้ำหนัก: | 5.8กก. | การรับประกัน: | 1 ปี |
| ขนาด: | 45*155*54 มม. / 50*155*54 มม | OEM: | ยอมรับ |
| เน้น: | GV50 ตลับลูกปืนทางเดียวแบบลูกกลิ้ง,ตลับลูกปืนทางเดียวคลัตช์ Backstop,GV45 ตลับลูกปืนคลัตช์ทางเดียว |
||

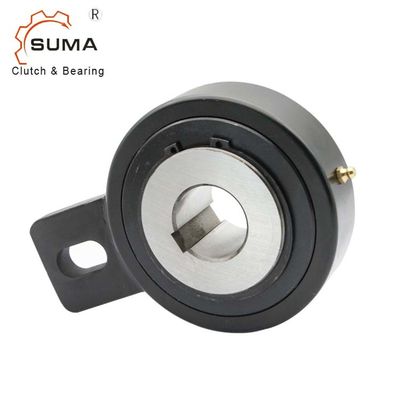

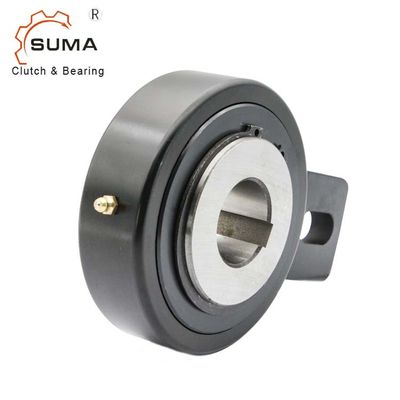

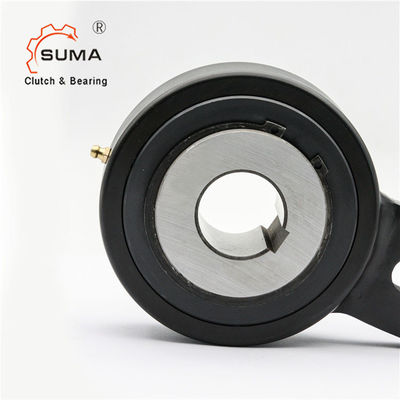

GV45 GV50 Backstop Clutch Roller Type ตลับลูกปืนทางเดียว
คุณสมบัติ
ฟรีวีลในซีรีส์ GV เป็นแบบลูกกลิ้ง โดยมีศูนย์กลางระหว่างการแข่งขันภายในและการแข่งขันรอบนอกโดยใช้พุ่มไม้
แรงบิดส่งผ่านจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจ
พิกัดความเผื่อของเพลาต้องเป็น h6
เมื่อใช้ freewheel เป็นอุปกรณ์ไม่คืน จะต้องประกบคันโยกที่ยึดกับการแข่งขันรอบนอกไว้ระหว่างวงเล็บสองอันมิฉะนั้นจะต้องใส่หมุด
ในรูกลมเมื่อล็อคเข้ากับโครงเครื่อง จะหยุดการหมุนล้ออิสระ
หากใช้ล้ออิสระเป็นฟีดแบบไม่ต่อเนื่อง ต้องติดก้านบังคับทางยาวโดยใช้รูสำหรับก้านกระทุ้งหรือที่คล้ายกันไม่ว่าในกรณีใดเพื่อหลีกเลี่ยงการโอเวอร์โหลด
พุ่มไม้ คันโยกต้องได้รับการกวาดล้างจำนวนหนึ่งเพื่อให้สามารถเคลื่อนที่ตามแนวแกนได้
freewheel ถูกใส่จารบีแล้ว
ขนาดและความจุ
| แบบอย่าง |
dH7 มม |
ดี มม |
หลี่ มม |
บี1 มม |
หลี่1 มม |
ข2 มม |
ฉัน2 มม |
ฉัน3 มม |
ฉัน4 มม |
น้ำหนัก กิโลกรัม |
ความเร็วสูงสุด |
แรงบิด นม |
แรงบิดลาก Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
ไคย์ DIN 6885
2) ความเร็วสูงสุดที่อนุญาต
