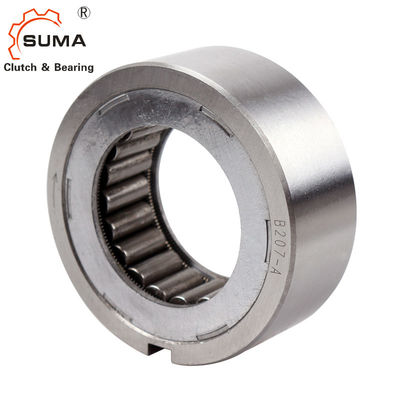

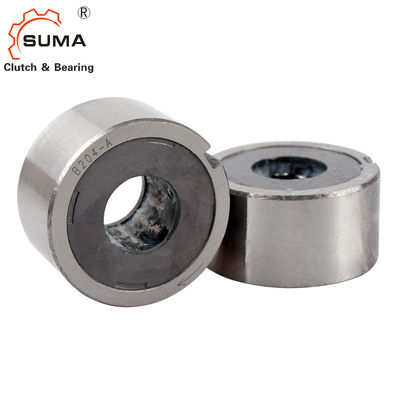

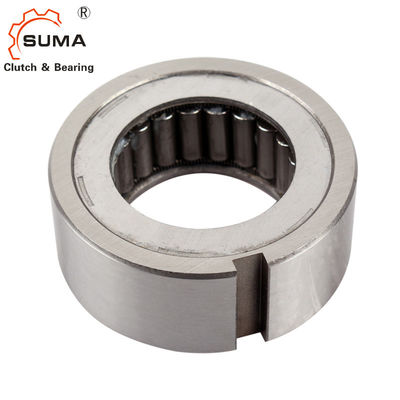

B205 B206 B207 แบริ่งคลัตช์ทางเดียว Backstop Cam Clutch
การติดตั้งและการใช้งาน
1. 200 Series Cam Clutch ติดตั้งบนเพลา ดังนั้นเพลาที่ติดตั้งคลัตช์จะต้องชุบแข็งเป็น Rc 56-60 และความลึกเคส 1.5 มม. หลังจากการเจียรเจียรให้เสร็จ 1.5S (16 ไมโครนิ้ว)เรียวของเพลานี้ไม่ควรเกิน 0.01 มม. ต่อ 50 มม.
2. สำหรับการติดตั้งคลัตช์ ให้ติดตั้งคลัตช์พร้อมลูกปืนทั้งสองด้านหรือด้านใดด้านหนึ่ง เพื่อให้ได้จุดศูนย์กลางระหว่างเพลากับชุดคลัตช์รอบนอก และเพื่อรับแรงในแนวรัศมีหรือแรงขับ ซึ่งอาจใช้ได้ผลกับการแข่งขันรอบนอกหรือ เพลา.ดูตัวอย่างการติดตั้ง
3. ควรติดตั้งคลัตช์บนเพลาโดยหมุนไปตามทิศทางที่ลูกศรกำกับไว้
แสดงบนแผ่นคลัตช์ห้ามใช้แรงกระแทกกับคลัตช์ด้วยการตอก
4. คลัตช์มีเส้นผ่านศูนย์กลางภายนอกเท่ากับตลับลูกปืนที่แสดงในตารางด้านบนความทนทานต่อการเจาะของตัวเรือนซึ่งประกอบคลัตช์ควรอยู่ภายในช่วงที่แสดงในตารางด้านล่าง
5. สำหรับการจัดทำดัชนี แนะนำให้ใช้น้ำมันหล่อลื่น
6. ศูนย์กลางของรูตัวเรือนและเพลาควรอยู่ภายใน 0.05 มม.
7. โปรไฟล์คีย์ควรเป็นไปตาม JIS B1301-1959
ขนาดและความจุ
แบบอย่าง |
ความจุแรงบิด (นาโนเมตร) |
แรงบิดลาก (นาโนเมตร) |
สูงสุด .Overrunning (รอบ/นาที) | Max.Idexing (รอบ/นาที) | A(+0 ถึง -0.6) | บี | รูกุญแจ | ด้วย JIS แบริ่ง No. |
เพลา Dia.ค (+0 ถึง -0.025) |
น้ำหนัก (กิโลกรัม) |
|
เพลา | การแข่งขันรอบนอก | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.888 | 0.8 |
B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
