รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ลูกปืนคลัตช์ Sprag FSO750 HPI750 | ความจุแรงบิด: | 9660 นิวตันเมตร |
|---|---|---|---|
| ช่วงเจาะ: | 57-87mm | เส้นผ่านศูนย์กลางภายนอก: | 222.25mm |
| ความหนา: | 152.4mm | น้ำหนัก: | 38กก. |
| การรับประกัน: | 1 ปี | ท่าเรือ: | เซี่ยงไฮ้ หนิงโป |
| เน้น: | ตลับลูกปืนแบ็คสต็อป HPI750,ตลับลูกปืนแบ็คสต็อป FSO 750,ตลับลูกปืนคลัตช์ Sprag ที่หล่อลื่นด้วยน้ำมัน |
||

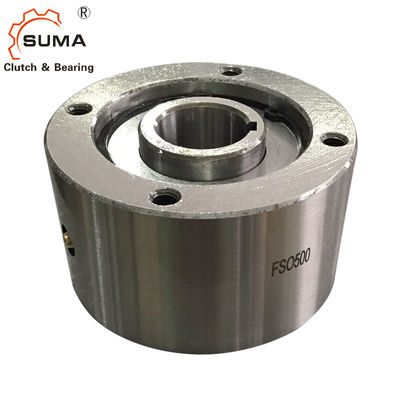

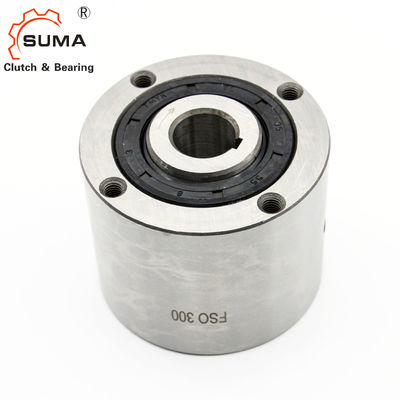

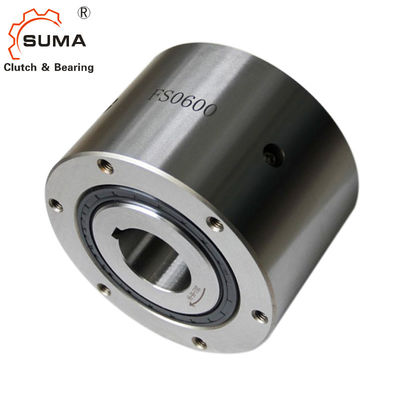

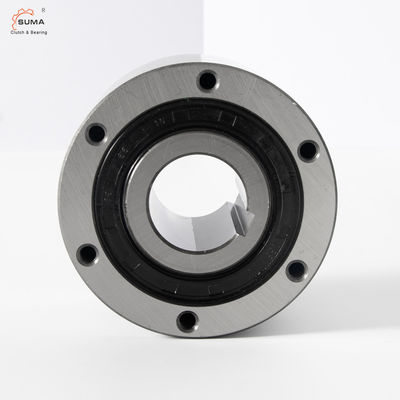

FSO750 HPI750 One Way Backstop Clutch Cam คลัตช์ Sprag แบริ่ง
คุณสมบัติ
ประเภท FSO, FSO-GR และ HPI 750 ถึง 1027 เป็นล้ออิสระประเภท sprag ในตัว ปิดผนึกและรองรับตลับลูกปืนโดยใช้ตลับลูกปืนสองตัว
การหล่อลื่น
ประเภท FSO และ HPI เป็นน้ำมันหล่อลื่นและใช้ซีลปากเพลาแบบมาตรฐาน
ประเภท FSO-GR เป็นจาระบีหล่อลื่นและสามารถติดตั้งซีลเขาวงกตแบบไร้สัมผัสได้
Type HPI ได้รับการออกแบบมาเป็นพิเศษสำหรับแอปพลิเคชันการจัดทำดัชนีความเร็วสูง
ขนาดและความจุ
| ขนาด |
แรงบิด [นาโนเมตร] |
โอเวอร์รันความเร็ว [นาที-1] |
ขนาด [มม.] | น้ำมันหล่อลื่น | น้ำหนัก | แรงบิด | |||||||||||||||||
| FSO | FS | dH7-bxh | ง4) | อา | บี5) | ค | ดี | อี | F | จี | z | เจ | K | หลี่ | พี | ฉ | FSO | HPI | FS | TR | |||
| ทีเคเอ็น1) | นmax2) | นmax3) | ต่ำสุด-สูงสุด | -0.05 | [กิโลกรัม] | [ซม.] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1,000/650 | 65-18x11 | 57–87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66–112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92–138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
หมายเหตุ
1) T สูงสุด = 2 ครั้ง;
2) การแข่งขันภายใน/การแข่งขันภายนอก
3) ตราประทับเขาวงกตการแข่งขันภายใน/การแข่งขันภายนอก
4) เจาะนิ้วตามคำขอ
5) สำหรับเจาะขนาดใหญ่เท่านั้น
ขนาด 600 > 50 mm
ขนาด 700 > 75 mm
*) 6 หลุมเว้นระยะเท่ากันที่ 60;บวก 2 หลุมพิเศษที่ 180;โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
การติดตั้งและข้อต่อ
รูปภาพ
