| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | MZ20 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD90-USD120 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ / กล่องไม้ |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| ชื่อผลิตภัณฑ์: | ตลับลูกปืนคลัตช์โอเวอร์รัน MZ20 | รองรับแบริ่ง: | ใช่ |
|---|---|---|---|
| วัสดุ: | แบริ่งเหล็ก GCr15 | ขนาด: | 20*80*67mm |
| ความจุแรงบิด: | 323Nm | การรับประกัน: | 1 ปี |
| บรรจุุภัณฑ์: | กล่องกระดาษ / กล่องไม้ | OEM: | ยอมรับ |
| แสงสูง: | ตลับลูกปืนทำเองที่ล้นออกมา,ตลับลูกปืนทำเอง MZ20,ตลับลูกปืนแบบกำหนดเอง MZ20 |
||

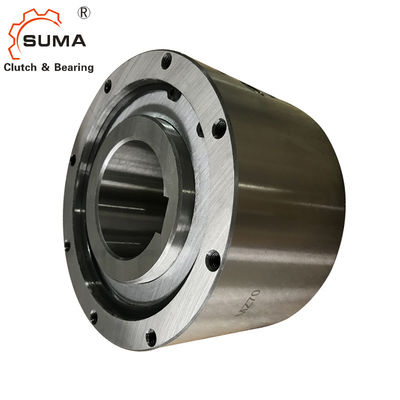

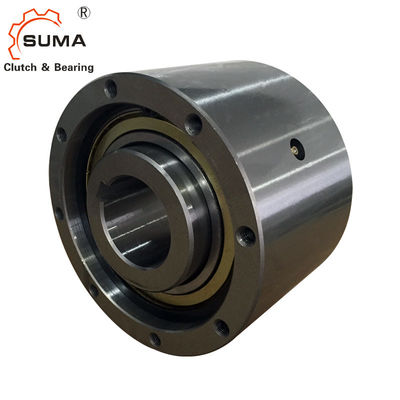

MZ20 One Way Overrunning Cam Clutch สำหรับเครื่องจักรการพิมพ์
คุณสมบัติ
Type MZ เป็น freewheel ชนิด sprag ที่ปิดสนิท รองรับตลับลูกปืนโดยใช้ตลับลูกปืนหล่อลื่นด้วยจารบี 60..ZZ ซีรีส์หน่วยส่งจารบีหล่อลื่นพร้อมสำหรับการติดตั้งหน่วย MZ มีวัตถุประสงค์เพื่อใช้อเนกประสงค์เพื่อใช้ในแอพพลิเคชั่นต่างๆการจัดเรียงการติดตั้งทั่วไปจะแสดงในหน้าต่อไปนี้การแข่งขันภายในเป็นกุญแจสู่เพลาควรใช้เส้นผ่านศูนย์กลางภายในของการแข่งขันรอบนอกเป็นเครื่องบันทึกการติดตั้งสำหรับชิ้นส่วนที่เชื่อมต่อ (เฟือง รอก เกียร์ แขนบิด...)หมุดยึดควรอยู่ที่พิกัดความเผื่อ g6
ข้อมูลทางเทคนิค
| สิ่งของ | MZ20 |
| วัสดุ | GCr15 |
| เบื่อเส้นผ่านศูนย์กลาง | 20 มม. |
| เส้นผ่านศูนย์กลางภายนอก | 80 มม. |
| ความกว้าง | 67 มม. |
| ความจุแรงบิด | 323 นิวตันเมตร |
| แรงบิดลาก | 0.29 นิวตันเมตร |
| น้ำหนัก | 2 กก. |
| บรรจุุภัณฑ์ | กล่องกระดาษ กล่องไม้ หรือตามความต้องการของคุณ |
ขนาดและความจุ
| แบบอย่าง |
ความจุแรงบิด (นาโนเมตร) |
แรงบิดลาก (นาโนเมตร) |
แม็กซ์ โอเวอร์รันนิ่ง (รอบ/นาที) |
การจัดทำดัชนีสูงสุด (รอบ/นิน) |
เบื่อ ขนาด |
อา |
ค |
บี |
F |
(M6) |
จี |
กรมควบคุมมลพิษ ดี |
ส |
พระบาทสมเด็จพระปรมินทรมหาภูมิพลอดุลยเดชบรมนาถบพิตร รูเกลียว ×ขนาด ×สนาม |
น้ำหนัก (กิโลกรัม) |
||
| การแข่งขันภายใน | การแข่งขันรอบนอก | Dia. (H7) |
กุญแจ ทาง |
||||||||||||||
| MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
การติดตั้งและข้อต่อ
รูปภาพ
