| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | SF18-13.5 |

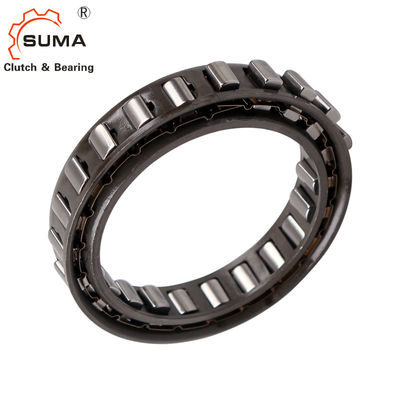

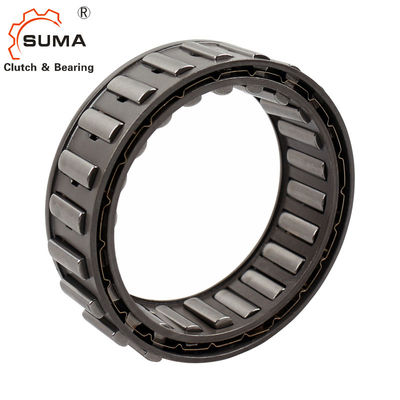

SF18-13.5 Cage Freewheels แบริ่งคลัตช์ Sprag แรงเหวี่ยง
คุณสมบัติ
Cage Freewheels SF เป็น sprag freewheels ที่จะ
ติดตั้งระหว่างภายในที่ลูกค้าจัดหาและ
วงแหวนรอบนอก
freewheels SF ใช้เป็น:
➧ แบ็คสต็อป
➧ คลัตช์คลัตช์
➧ การจัดทำดัชนี Freewheels
นอกจากแบบมาตรฐานแล้ว อีกสองแบบ
มีหลายประเภทเพื่อยืดอายุการใช้งาน
แรงบิดที่กำหนดสูงถึง 93 000 Nm.
ขนาดและความจุ
| ขนาดล้อฟรี |
พิมพ์
|
เล็กน้อย t orque MN นม |
พิมพ์ | เล็กน้อย t orque MN นม |
พิมพ์ | เล็กน้อย t orque MN นม |
Sprag ยกออก ที่วงแหวนรอบนอก ความเร็ว min-1 |
เจ มม |
ดี มม |
บี มม |
K มม |
ปริมาณ Sprag | น้ำหนัก กิโลกรัม |
| SF18-13,5 | เจ | 66 | 18,80 | 35,47 | 13.5 | 50 | 10 | 0.04 | |||||
| SF23-13,5 | เจ | 120 | 23,63 | 40,29 | 13.5 | 55 | 12 | 0.04 | |||||
| SF27-13,5 | เจ | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13.5 | 65 | 14 | 0.05 |
| SF31-13,5 | เจ | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13.5 | 70 | 12 | 0.04 |
| SF32-21,5 | เจ | 400 | 32,77 | 49,44 | 21.5 | 65 | 14 | 0.07 | |||||
| SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0.06 |
| SF42-21 | เจ | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0.09 | |||||
| SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0.08 |
| SF46-21 | เจ | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0.10 | |||||
| SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18.5 | 90 | 20 | 0.10 |
| SF56-21 | เจ | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0.11 | |||||
| SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18.5 | 105 | 24 | 0.13 |
| SF61-21 | เจ | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0.14 |
| SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23.5 | 135 | 32 | 0.23 |
| SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0.26 |
| SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0.35 |
| SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
| SF140-50 | ส | 13 600 | เซนต์ | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
| SF140-63 | ส | 18 000 | เซนต์ | 18 000 | SZ | 14,000 | 800 | 140 | 180 | 63 | 260 | 24 | 2.00 |
| SF170-50 | ส | 17 000 | เซนต์ | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
| SF170-63 | ส | 23 000 | เซนต์ | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
| SF200-50 | ส | 23 000 | เซนต์ | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
| SF200-63 | ส | 29 000 | เซนต์ | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
| SF230-63 | ส | 37 000 | เซนต์ | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
| SF270-50 | ส | 35,000 | เซนต์ | 35,000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
| SF270-63 | ส | 44,000 | เซนต์ | 44,000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
| SF340-50 | ส | 45,000 | เซนต์ | 45,000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
| SF340-63 | ส | 67 500 | เซนต์ | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
| SF380-50 | ส | 57 000 | เซนต์ | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
| SF440-63 | ส | 93 000 | เซนต์ | 93 000 | SZ | 80,000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
แรงบิดเล็กน้อยตามทฤษฎีนี้ใช้กับศูนย์กลางในอุดมคติระหว่างวงแหวนในและวงแหวนรอบนอกเท่านั้น
แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุดูหน้า 14 สำหรับการกำหนดแรงบิดในการเลือก
การติดตั้ง
แนวนำด้านข้างของ Cage Freewheels สามารถทำได้โดยการใช้ไหล่บนวงแหวนรอบนอกหรือโดยวงแหวนป้องกันหรือแผ่นป้องกันซึ่งติดอยู่กับวงแหวนรอบนอกความสามารถในการส่งผ่านของแรงบิดจะเพิ่มขึ้นได้หากมีการจัดเรียงกรงหลายตัวเคียงข้างกันในกรณีนี้ โปรดปรึกษากับ RINGSPANN เกี่ยวกับแรงบิดที่ส่งสัญญาณได้โปรดทราบประเด็นทางเทคนิคในหน้า 118 เกี่ยวกับรางน้ำ
ตัวอย่างการสั่งซื้อ
Freewheel ขนาด SF 44-14,5 ประเภทมาตรฐาน:
&วัว;SF 44-14,5 K
