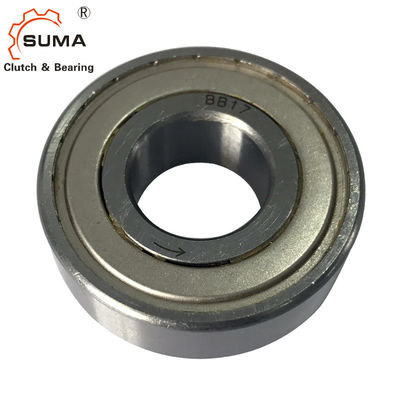

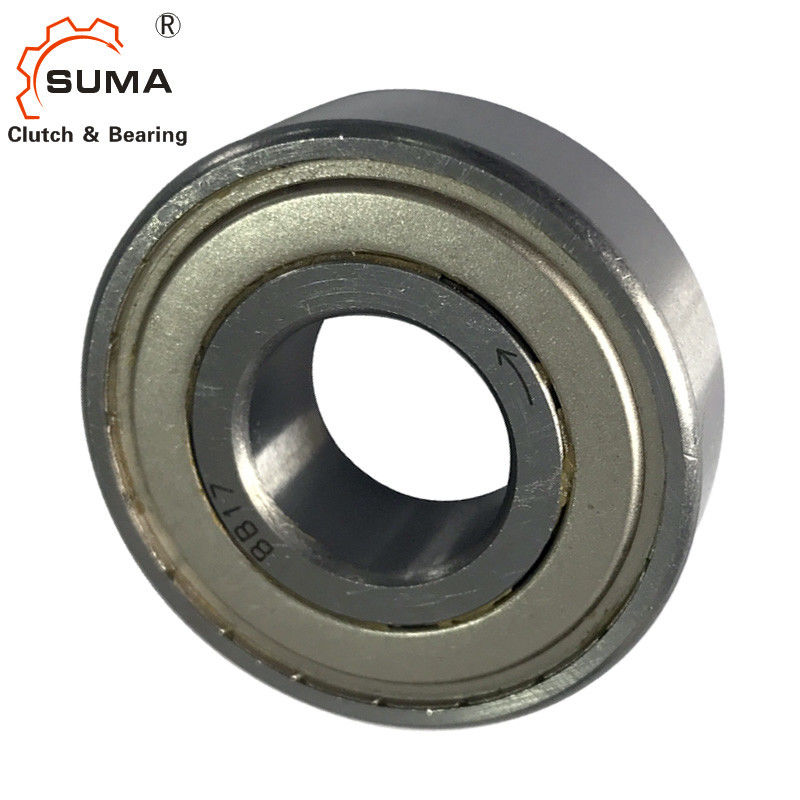

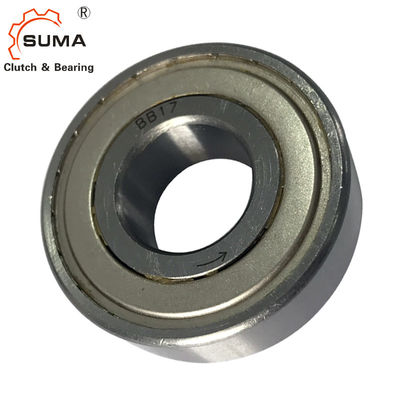

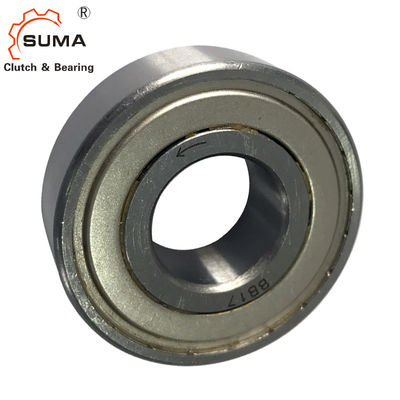

BB25 One Way OD 52MM Sprag Cam ลูกปืนคลัตช์
คุณสมบัติ
1. BB series Cam Clutch ออกแบบมาสำหรับการติดตั้งแบบกดพอดี
2. BB-1K-K และ BB-2GD 1K-K ซีรีส์มีรูกุญแจในการแข่งขันภายในรูกุญแจ ยกเว้นขนาด 25 คือ
ผลิตตามมาตรฐาน DIN 6885 3, BB40-1K-K และ BB40-2GD 1K-K ผลิตขึ้นตามมาตรฐาน DIN 6885 1.
3. BB-2K-K series มีรูกุญแจทั้งด้านในและด้านนอก
“-K” หมายถึงกุญแจที่มาพร้อมกับ Cam Clutch
4. ต้องรักษาขนาดการรบกวนที่ถูกต้องที่เพลาและตัวเรือนเพื่อให้ได้ตลับลูกปืนและคลัตช์สูงสุด
5. โปรดดูตารางความทนทานของเพลาและตัวเรือนสำหรับแต่ละซีรีส์
6. BB, BB-1K และ BB-2K Clutches, รองรับแบริ่งและจัดส่งพร้อมจาระบีมีการป้องกันซีลกันฝุ่น
ป้องกันอนุภาคขนาด 0.25 มม. ขึ้นไป ในขณะที่คลัตช์ BB-2GD และ BB-2GD-1K กว้างกว่าซีรีย์ BB มาตรฐาน 5 มม. มีซีลปากถุงแบบพิเศษเพื่อการป้องกันฝุ่นอย่างมีประสิทธิภาพ
7. ลูกศรบนการแข่งขันภายในแสดงทิศทางของการแข่งขันภายในที่มีส่วนร่วม
8. ในการติดตั้งคลัตช์ ให้ใช้เครื่องมือกดที่มีเส้นผ่านศูนย์กลางที่เหมาะสมเพื่อใช้แรงกดให้ทั่วใบหน้าของการแข่งขันทั้งด้านในและด้านนอก
9. อย่าใช้ค้อนทุบหรือใช้แรงกระแทกอื่นๆ กับคลัตช์
10. ตรวจสอบให้แน่ใจว่าตัวเรือนมีความแข็งแรงเพียงพอที่จะทนต่อแรงดันที่จำเป็นสำหรับการติดตั้งข้อต่อแบบกดของคลัตช์
11. ช่วงอุณหภูมิในการทำงาน: –30°C ถึง +100°C (ปรึกษาเราสำหรับอุณหภูมิที่เกินช่วงนี้)
ข้อมูลทางเทคนิค
| สิ่งของ | BB25 |
| วัสดุ | GCr15 |
| เส้นผ่านศูนย์กลางภายนอก | 52 มม. |
| ขนาดเจาะ | 25 มม. |
| ความจุแรงบิด | 78 นิวตันเมตร |
| แม็กซ์Overrunning (การแข่งขันภายใน) | 1400 รอบ/นาที |
| แม็กซ์โอเวอร์รัน (การแข่งขันภายนอก) | 2500 รอบ/นาที |
| ท่าเรือ | เซี่ยงไฮ้;หนิงโป |
| เวลาจัดส่ง | 10-15 วัน |
ขนาดและความจุ
| โอเดล | แรงบิด ความจุ |
แม็กซ์ล้นหลาม | แรงบิดลาก (N·m) | อา | บี | ค | ดี | r | น้ำหนัก (N) | แบริ่งโหลด | ||||||
| การแข่งขันภายใน | การแข่งขันรอบนอก | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | คอร์ | |||||
| น·ม | รอบ/นาที | รอบ/นาที | นู๋ | นู๋ | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
บันทึก:
หมายเลขรุ่นที่มีเครื่องหมายภายในการแข่งขันคือ "K" สำหรับทั้ง "1K" และ "2K" เท่านั้น(ตัวอย่าง: เครื่องหมาย “BB25-K” สำหรับทั้ง BB25-1K และ BB25-2K)
ความคลาดเคลื่อนสำหรับเพลาและตัวเรือน
| แบบอย่าง | เพลา Dia. | ที่อยู่อาศัย Dia. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35–0.012–0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40–0.012–0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47–0.012–0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52–0.014–0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62–0.014–0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72–0.014–0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80–0.014–0.033 |
| แบบอย่าง | เพลา Dia. | ที่อยู่อาศัย Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0.008–0.028 | 35–0.012–0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40–0.012–0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0.010–0.031 | 52–0.014–0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0.010–0.031 | 62–0.014–0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0.012–0.037 | 72–0.014–0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| แบบอย่าง | เพลา Dia. | ที่อยู่อาศัย Dia. |
| BB15-2K-K | 15–0.008–0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-K | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-K | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-K | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-K | 40–0.012–0.037 | 80–0.025–0.006 |
ขนาดของกุญแจและรูกุญแจ
| แบบอย่าง | b2js10 | t1 | t2 | b1js9 | t | การแข่งขันภายใน กุญแจ ข×ส×ยาว |
การแข่งขันรอบนอก กุญแจ b'× h' ×ความยาว |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
บันทึก:
ขนาด t2 สำหรับ BB25-1K-K, BB25-2K-K และ BB25-2GD 1K-K นั้นตื้น 0.5 มม. เมื่อเทียบกับ
ดิน 6885 3.
ดำเนินการรูกุญแจบนเพลาลึก 0.5 มม. เพื่อใช้กุญแจมาตรฐาน DIN
โมเดลอื่นๆ ทั้งหมดสามารถใช้แทนกันได้กับคู่แข่งในเชิงมิติ
การหล่อลื่น
1. เนื่องจากมีการทาจาระบีก่อนส่งมอบแล้ว จึงไม่จำเป็นต้องทาจาระบีก่อนใช้งาน
2. หากใช้คลัตช์ร่วมกับน้ำมันหล่อลื่น ควรใช้สารหล่อลื่นภายในเครื่องเสมอ
3. ห้ามใช้จารบีหรือสารหล่อลื่นที่มีสารเติมแต่ง EP
ตัวอย่างการติดตั้ง
