ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag
  • ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag

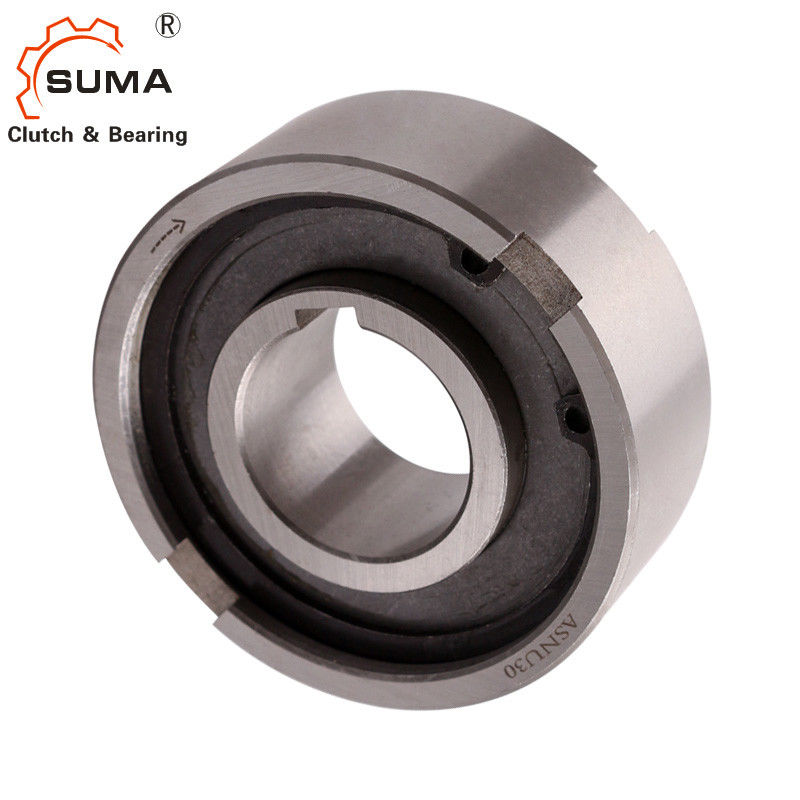

ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag

สถานที่กำเนิด จีน
ชื่อแบรนด์ SUMA
ได้รับการรับรอง ISO SGS
หมายเลขรุ่น ASNU20 NFS20 TFS20
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์:
ตลับลูกปืนคลัตช์ Sprag ASNU20 NFS20 TFS20
วัสดุ:
GCr15 แบริ่งเหล็ก
ความจุแรงบิด:
78Nm
ความเร็วในการหมุน:
3100 รอบต่อนาที
หน่วยน้ำหนัก:
0.19Kg
การรับประกัน:
1 ปี
ขนาด:
20*52*21มม.
OEM:
ยอมรับ
แสงสูง:

ASNU20 Sprag แบริ่งคลัช

,

GCr15 Sprag แบริ่งคลัช

,

TFS20 ทางเดียว Sprag

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD150-USD200 PER PIECE
รายละเอียดการบรรจุ
กล่องไม้
เวลาการส่งมอบ
10-15 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T, Western Union, Paypal
สามารถในการผลิต
1,000 ชิ้นต่อเดือน
รายละเอียดสินค้า

             ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag

คุณสมบัติ

ASNU NFS TFS เป็นแบบลูกกลิ้งแบบไม่มีแบริ่งรองรับแบริ่งรองรับแกนและแรงรัศมีการหล่อลื่นและการปิดผนึกต้องจัดเตรียมให้โดยการติดตั้ง

เนื่องจากคลัตช์ทางเดียวประเภท ASNU NFS เป็นประเภทลูกกลิ้งที่ไม่มีการรองรับแบริ่ง จึงจำเป็นต้องใช้ตลับลูกปืนเพื่อรองรับโหลดในแนวแกนและแนวรัศมีการติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วยการแข่งขันภายในเป็นกุญแจสู่เพลาการแข่งขันด้านนอกมีความทนทานต่อ n6 เพื่อให้พอดีกับตัวเรือน H7

ข้อมูลทางเทคนิค

ชื่อผลิตภัณฑ์ ลูกปืนคลัตช์ทางเดียว
แบบอย่าง ASNU20
วัสดุ เหล็กโครเมียม GCr15
เส้นผ่าศูนย์กลางภายใน 20mm
เส้นผ่านศูนย์กลางภายนอก 52mm
ความจุแรงบิด 78Nm
น้ำหนัก 0.19kg
บรรจุุภัณฑ์ กล่องกระดาษ / กล่องไม้
เงื่อนไขการชำระเงิน ทีทีL/C, D/A, D/P, เวสเทิร์น ยูเนี่ยน
เวลาจัดส่ง 10-15 วัน

ขนาดและความจุ



พิมพ์ ขนาด



ทีเคเอ็น1)

ล้นหลาม

ความเร็ว



น้ำหนัก



แรงบิดลาก

ASNU

(เอ็นเอฟเอส)

dH7 นิแม็กซ์2) นาแม็กซ์3) Dn6 D5 หลี่ t อี TR
[มม.] [นาโนเมตร] [นาที-1] [นาที-1] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [กิโลกรัม] [ซม.]
8 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0.3 0.07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0.3 0.06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0.8 0.3 0.11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0.8 0.15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0.8 0.19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0.8 0.38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0.54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0.74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0.92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000


หมายเหตุ

ASNU8-12, ASNU200 รูกุญแจถึง DIN 6885 1,

ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 &ครั้ง;T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน

ตัวอย่างการติดตั้ง


รูปภาพ

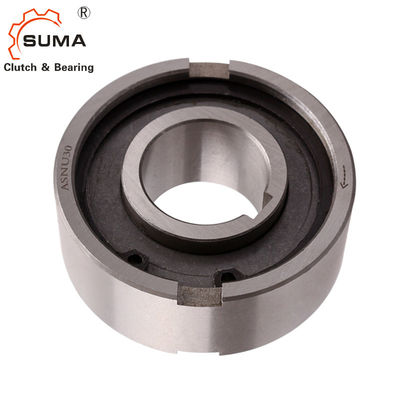

ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag 2

ASNU20 NFS20 TFS20 GCr15 ตลับลูกปืนคลัตช์ Freewheel Sprag 3
