| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | BWX13143A |

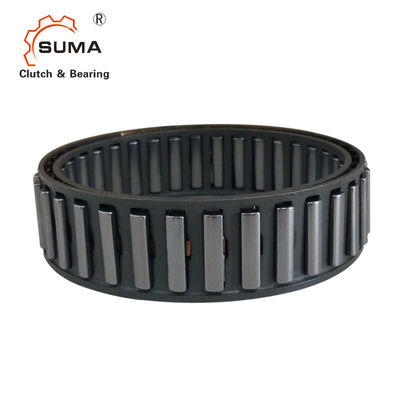

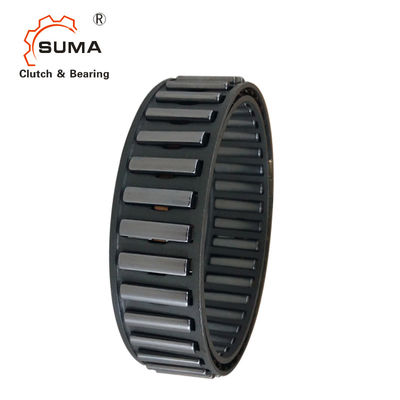

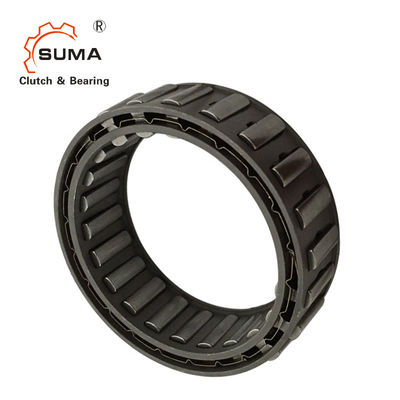

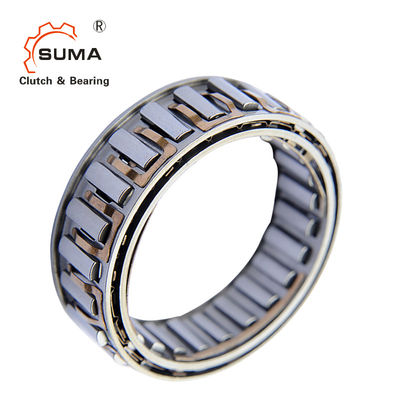

BWX13143A One Way Sprag 120Nm Overrunning Clutch Cam
คุณสมบัติ
Cage Freewheels BWX เป็น sprag freewheels ที่จะติดตั้งระหว่างวงแหวนในและวงแหวนรอบนอกที่ลูกค้าจัดหา
Freewheels BWX ใช้เป็น:
➧ แบ็คสต็อป
➧ คลัตช์คลัตช์
➧ การจัดทำดัชนี Freewheels
แรงบิดที่กำหนดสูงสุด 4 900 นิวตันเมตร
ปลดออก
เมื่อวงแหวนรอบนอกหมุน แรงเหวี่ยงหนีศูนย์กลางจะทำให้ sprags ยกออกจากการแข่งขันภายในซึ่งช่วยลดการสึกหรอระหว่างการทำงานแบบอิสระ
มีส่วนร่วม
เมื่อวงแหวนรอบนอกหมุน แรงเหวี่ยงจะกด sprags กับวงแหวนในสิ่งนี้ช่วยเพิ่มความสามารถของ sprags ที่จะมีส่วนร่วมทันทีเมื่อใช้แรงบิด
ขนาดและความจุ
| ขนาดล้อฟรี | เล็กน้อย t orque MN นม |
เจ +0,008 -0,005 มม. |
ดี ±0,013 มม. |
บี มม |
K มม |
ปริมาณ Sprag | แถบลาก ปริมาณ |
คลิปเบรค ปริมาณ |
น้ำหนัก กิโลกรัม |
| BWX133590A | 63 | 22,225 | 38,887 | 10,0 | 44,0 | 12 | 0.03 | ||
| BWX13143A | 120 | 27,767 | 44,425 | 13.5 | 51,0 | 14 | 0.06 | ||
| BWX133392 | 280 | 38,092 | 54,750 | 16.0 | 71,0 | 18 | 0.09 | ||
| BWX1310145 | 180 | 41,275 | 57,937 | 13.5 | 74,2 | 14 | 3 | 0.07 | |
| BWX132909A | 360 | 44,450 | 61,112 | 16.0 | 78,5 | 20 | 2 | 3 | 0.10 |
| BWX133339 | 310 | 49,721 | 66,383 | 13.5 | 85.0 | 22 | 2 | 4 | 0.09 |
| BWX1310003 | 310 | 49,721 | 66,383 | 13.5 | 85.0 | 22 | 4 | 0.09 | |
| BWX137222 | 570 | 49,721 | 66,383 | 19,0 | 85.0 | 22 | 0.12 | ||
| BWX1310445 | 400 | 54,765 | 71,427 | 13.5 | 91,7 | 24 | 0.09 | ||
| BWX1310172 | 540 | 54,765 | 71,427 | 16.0 | 91,7 | 24 | 0.12 | ||
| BWX1310226 | 520 | 54,765 | 71,427 | 16.0 | 91,7 | 24 | 2 | 4 | 0.12 |
| BWX136709 | 770 | 54,765 | 71,427 | 21.0 | 91,7 | 24 | 3 | 10 | 0.16 |
| BWX1310147 | 1 000 | 54,765 | 71,427 | 25.4 | 91,7 | 24 | 3 | 8 | 0.20 |
| BWX136324 | 600 | 57,760 | 74,427 | 19,0 | 95,0 | 26 | 0.14 | ||
| BWX1310080 | 670 | 72,217 | 88,882 | 13.5 | 115,0 | 30 | 4 | 0.12 | |
| BWX13168 | 1 300 | 72,217 | 88,882 | 21.0 | 115,0 | 30 | 0.20 | ||
| BWX134012 | 1 300 | 72,217 | 88,882 | 21.0 | 115,0 | 30 | 4 | 10 | 0.20 |
| BWX137322 | 2 000 | 79,6982 | 96,363 | 25.4 | 124.0 | 34 | 5 | 12 | 0.28 |
| BWX138316 | 2 960 | 83,5972 | 102,596 | 25.4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119,893 | 16.0 | 154,0 | 40 | 6 | 10 | 0.19 |
| BWX13236 | 1 700 | 117,3912 | 136,391 | 16.0 | 175,3 | 30 | 5 | 6 | 0.25 |
| BWX133403B | 4 900 | 123,8812 | 142,880 | 25.4 | 188,0 | 44 | 11 | 0,46 |
1 ด้วย Freewheel Size นี้ หน้าแปลนที่อยู่ตรงกลางของกรงด้านในจะอยู่ทางด้านขวามือ!
2 ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางวงแหวนด้านในอาจเพิ่มขึ้น ±0,013 มม.!
แรงบิดเล็กน้อยตามทฤษฎีนี้ใช้กับศูนย์กลางในอุดมคติระหว่างวงแหวนในและวงแหวนรอบนอกเท่านั้น
แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุดูหน้า 14 สำหรับการกำหนดแรงบิดในการเลือก
ตัวอย่างการติดตั้ง
แนวนำด้านข้างของ Cage Freewheels สามารถทำได้โดยการใช้ไหล่บนวงแหวนรอบนอกหรือโดยวงแหวนป้องกันหรือแผ่นป้องกันซึ่งติดอยู่กับวงแหวนรอบนอกต้องไม่มีรอยบาก ช่องเว้า ไหล่หรือการลบมุม หรือความเบี้ยวใดๆ เหนือมิติ „B“เพื่อความสะดวกในการประกอบ เราแนะนำให้ทำการลบมุมขอบด้านในและด้านนอกเป็นมุม 15 องศาสำหรับระยะขา 3 มม.
ตัวอย่างการสั่งซื้อ
ตัวอย่างการสั่งซื้อ
ขนาดล้อฟรีวีล BWX 13143A ประเภทมาตรฐาน:
&วัว;BWX 13143A
รูปภาพ
แถบลาก
เพื่อลดการสึกหรอระหว่างการหมุนอิสระระหว่าง sprags และการแข่งขันภายใน แถบลากที่ทำจากโลหะผสมทองแดงเบริลเลียมที่ทนทานต่อการสึกหรอจึงติดเข้ากับกรงด้านในส่งผลให้มีการเสียดสีเพิ่มขึ้นระหว่างกรงชั้นในกับการแข่งขันชั้นในสิ่งนี้จะตอบโต้การเปิดใช้งาน sprag แต่ละครั้งในระหว่างการดำเนินการ freewheeling ซึ่งช่วยลดแรงกด sprag บนการแข่งขันภายในอย่างมาก
คลิปเบรค
ขนาดฟรีวีลบางขนาดมีให้พร้อมกับคลิปเบรกที่ติดตั้งที่โครงด้านนอก เพื่อป้องกันการหมุนอัตโนมัติต่อไปของ Cage Freewheel การเร่งความเร็วอย่างรวดเร็วและการชะลอตัวของวงแหวนรอบนอกของ Cage Freewheel (เช่น ในการจัดทำดัชนี freewheels)
