FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์
  • FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์

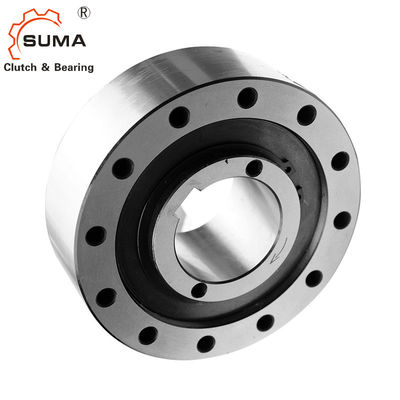

FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์

สถานที่กำเนิด จีน
ชื่อแบรนด์ SUMA
ได้รับการรับรอง ISO SGS
หมายเลขรุ่น FXM140-50
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์:
Sprag ลูกปืนคลัช FXM140-50
การทำงาน:
โอเวอร์รัน/แบ็คสต็อป
วัสดุ:
แบริ่งเหล็ก GCr15
ช่วงเจาะ:
65-110mm
แรงบิด:
10100Nm
ความเร็วในการหมุน:
3000RPM
เส้นผ่านศูนย์กลางภายนอก:
245mm
OEM:
ยอมรับ
แสงสูง:

คลัตช์โอเวอร์รันนิ่ง Sprag 3000RPM

,

คลัตช์โอเวอร์รันนิ่ง Sprag 1 ทิศทาง

,

คลัตช์คลัตช์ Sprag 1 ทิศทาง

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
USD380-USD450 PER PIECE
รายละเอียดการบรรจุ
กล่องกระดาษ / กล่องไม้
เวลาการส่งมอบ
7-15 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T, Western Union, Paypal
สามารถในการผลิต
2000 ชิ้นต่อเดือน
รายละเอียดสินค้า

FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์

คุณสมบัติ

Freewheels ในตัว FXM คือ sprag freewheels ที่ไม่มีลูกปืนรองรับและ sprag lift-off X sprag lift-off X ช่วยให้มั่นใจได้ถึงการทำงาน freewheeling ที่ปราศจากการสึกหรอเมื่อวงแหวนด้านในหมุนด้วยความเร็วสูงFreewheels FXM ใช้เป็น:

แบ็คสต็อป

คลัตช์คลัตช์

สำหรับการใช้งานที่มีการหมุนฟรีวีลความเร็วสูงและเมื่อใช้เป็นคลัตช์ที่วิ่งด้วยความเร็วต่ำแรงบิดที่กำหนดสูงถึง 888 000 Nm.เจาะได้ถึง 460 มม.มีรูมาตรฐานจำนวนมาก



Sprag ยกออก X

Freewheels แบบบูรณาการ FXM มาพร้อมกับ sprag lift-off X sprag lift-off X ใช้สำหรับแบ็คสต็อปและคลัตช์ควง โดยที่วงแหวนด้านในจะหมุนด้วยความเร็วสูงและให้คลัตช์ควงเพื่อดำเนินการขับรถ ที่ความเร็วต่ำในการขับแบบอิสระ แรงเหวี่ยง FC จะทำให้ sprag ยกออกจากรางด้านนอกในสถานะการทำงานนี้ freewheel จะทำงานโดยไม่มีการสึกหรอ กล่าวคือ มีอายุการใช้งานที่ไม่จำกัด

ข้อมูลทางเทคนิค

สิ่งของ FXM140-50
วัสดุ GCr15
เบื่อเส้นผ่านศูนย์กลาง 65-110 มม.
เส้นผ่านศูนย์กลางภายนอก 245 มม.
ความกว้าง 70 มม.
ความจุแรงบิด 10100 นิวตันเมตร
น้ำหนัก 19.8 กก.
บรรจุุภัณฑ์ กล่องกระดาษ กล่องไม้ หรือตามความต้องการของคุณ

ขนาดและความจุ




พิมพ์
d อา บี ดี อี F จี เจ หลี่ พี ตู่ ยู วี W ซี** น้ำหนัก
  มม
มม มม มม มม มม มม มม มม มม มม มม มม มม มม มม มม มม มม กิโลกรัม
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0.8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12.7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2.0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2.0 258 28 12 38 12 33.0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2.0 278 32 12 42 12 32.0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2.0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2.0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2.0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2.0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2.0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145.0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245.0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0


หมายเหตุ:

แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุ

แรงบิดเล็กน้อยตามทฤษฎีนี้ใช้กับศูนย์กลางในอุดมคติระหว่างวงแหวนในและวงแหวนรอบนอกเท่านั้นในทางปฏิบัติ ศูนย์กลางจะได้รับผลกระทบจากการเล่นของตลับลูกปืนและข้อผิดพลาดในการตั้งศูนย์ของชิ้นส่วนข้างเคียง

จากนั้น แรงบิดที่ระบุในตารางจะถูกนำไปใช้ โดยคำนึงถึงการหนีศูนย์ (TIR) ​​ที่มีอยู่ด้วยความเร็วสูงขึ้นเมื่อแจ้งความประสงค์

การติดตั้ง

Freewheels แบบบูรณาการ FXM ไม่มีการรองรับแบริ่งการจัดตำแหน่งศูนย์กลางของภายในและ

ลูกค้าต้องจัดหาวงแหวนรอบนอกค่ารันเอาท์ที่อนุญาต (TIR) ​​ต้องเป็น ob -

ให้บริการ Freewheel FXM แบบรวมอยู่กึ่งกลางผ่านรางด้านนอก F บนชิ้นส่วนยึดของลูกค้าและยึดเข้ากับส่วนนี้ (ดูรูปที่ 67-1)พิกัดความเผื่อของเส้นผ่านศูนย์กลางนำร่องของส่วนต่อพ่วงจะต้องเป็น ISO h6 หรือ h7

พิกัดความเผื่อของเพลาต้องเป็น ISO h6 หรือ j6สำหรับการติดตั้งกับปลายเพลา สามารถจัดหาฝาครอบปลายให้ตามคำขอได้ (ดูรูปที่ 67-3)

การหล่อลื่น

ที่ความเร็วเกินกว่าความเร็วยกออกของ sprag ไม่จำเป็นต้องมีการหล่อลื่นพิเศษวงล้อฟรี

ฟังก์ชั่นบำรุงรักษาฟรีเมื่อทำงานที่ความเร็วต่ำกว่า sprag lift-off จะต้องจัดให้มีการหล่อลื่นน้ำมันที่มีคุณภาพน้ำมันที่ระบุ

รูปภาพ

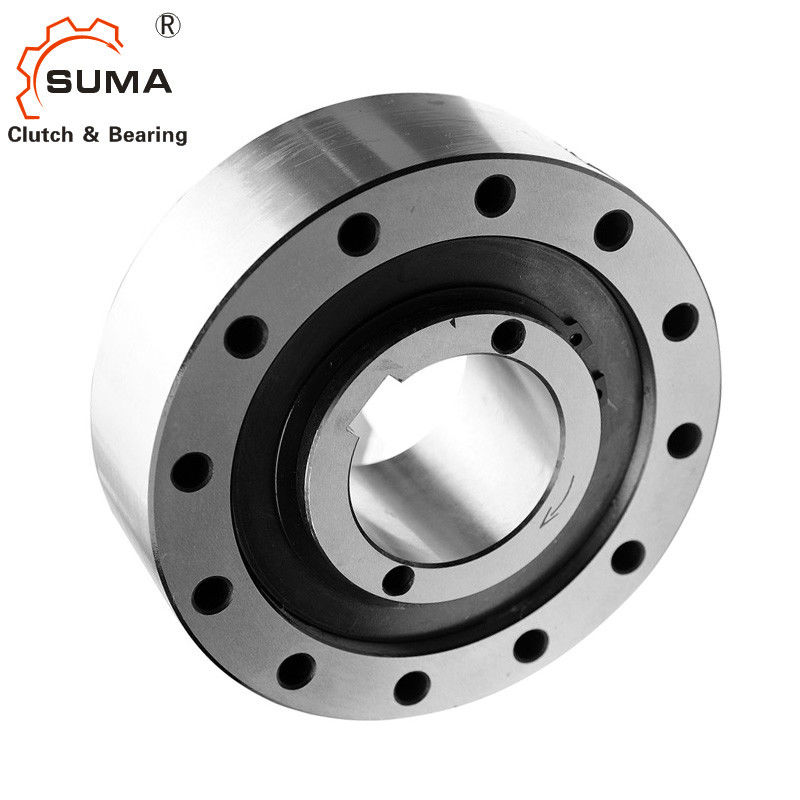

FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์ 1

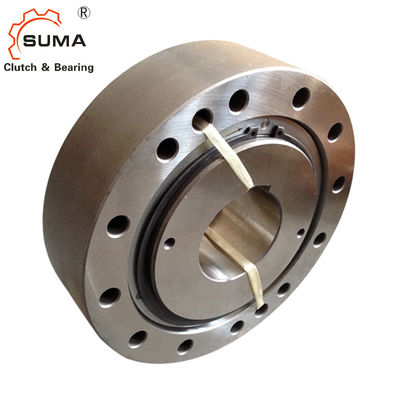

FXM140-50 3000RPM 1 Directional Sprag Overrunning คลัตช์ 2
