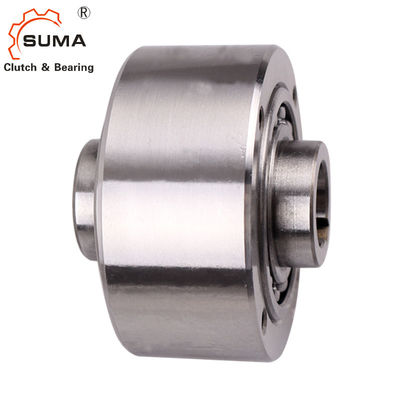

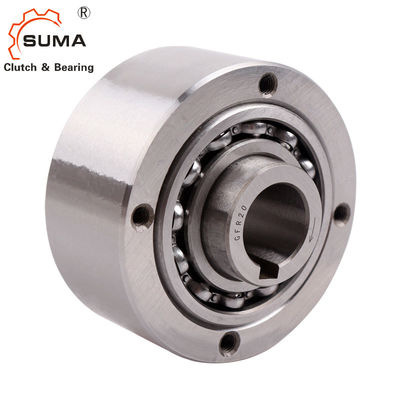

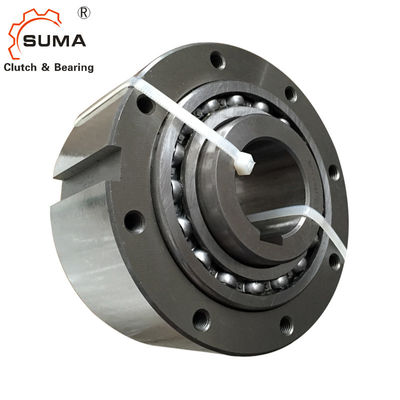

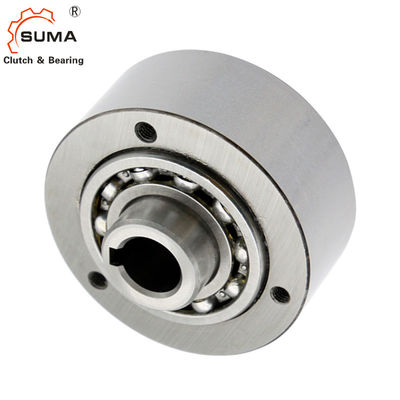

GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
คุณสมบัติ
freewheels ชนิด GL มี 160.. ซีรีส์ลูกปืนที่ใช้ตั้งศูนย์การแข่งขันภายในกับการแข่งขันรอบนอก.แรงบิดส่งจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจและจากการแข่งขันรอบนอกไปยังพื้นที่ภายนอกโดยใช้สกรูความคลาดเคลื่อนของเพลาต้องเป็น h6 หรือ j6 และความคลาดเคลื่อนของคีย์การแข่งขันด้านนอก h7ต้องใช้จาระบีหรือน้ำมันหล่อลื่นกับล้ออิสระก่อนดำเนินการ ตามคำแนะนำที่ให้ไว้ในหน้า 12 ล้ออิสระแต่ละอันจะมาพร้อมกับปะเก็นกระดาษสองอันที่ต้องสอดเข้าไประหว่างการแข่งขันรอบนอกกับหน้าแปลนหากไม่ได้ใช้งาน วงล้ออิสระอาจได้รับความเสียหายอย่างรุนแรง
ข้อมูลทางเทคนิค
ชื่อผลิตภัณฑ์ | GL GLP สปริงแบริ่งทางเดียว |
แบบอย่าง | GL GLP |
วัสดุ | GCr15 |
บรรจุุภัณฑ์ | กล่องกระดาษ / กล่องไม้ ลูกรอก ฯลฯ |
เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, เวสเทิร์น ยูเนี่ยน |
เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความจุ
รุ่น | dH7 | Dh6 | หลี่ | L1 | L2 | D1 | D2 | D3 | z | กรัม* | nMAX นาที-1 |
TN | ความต้านทาน แรงบิด |
น้ำหนัก | |
mm | ด้านใน แข่ง |
ด้านนอก แข่ง |
นม | นม | กิโลกรัม | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
รุ่น | dH7 | Dh6 | หลี่ | L1 | L2 | D1 | D2 | D3 | z | กรัม* | bH8 | t | nMAX นาที-1 |
TN | ความต้านทาน แรงบิด |
น้ำหนัก | |
mm | mm | ด้านใน แข่ง |
ด้านนอก แข่ง |
นม | นม | กิโลกรัม | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
t สูงสุด = 2 x T n
รูกุญแจ dIn 6885 หน้า 1
*GLP12 มีรูทะลุ 3 x ø5,5
1) เผ่าพันธุ์ภายในเร็วกว่าเผ่าพันธุ์ภายนอก
2) การแข่งขันภายนอกเร็วกว่าการแข่งขันภายใน
