| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | SMZ20 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD160-USD200 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ / กล่องไม้ |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| ชื่อผลิตภัณฑ์: | ลูกเบี้ยวคลัชแบริ่ง SMZ20 | รองรับแบริ่ง: | ใช่ |
|---|---|---|---|
| วัสดุ: | แบริ่งเหล็ก GCr15 | ขนาด: | 20*55*67mm |
| ความจุแรงบิด: | 300Nm | การรับประกัน: | 1 ปี |
| บรรจุุภัณฑ์: | กล่องกระดาษ / กล่องไม้ | น้ำหนัก: | 2กก. |
| เน้น: | SMZ20 Cam คลัชแบริ่ง,G6 Tolerance Cam คลัช,SMZ20 Cam Clutch |
||

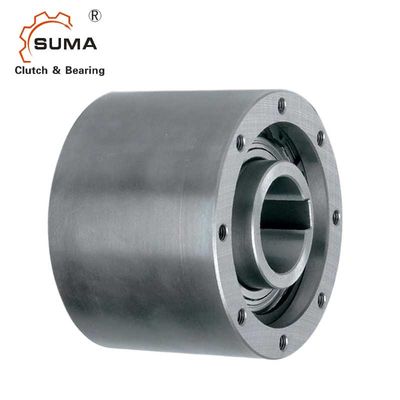

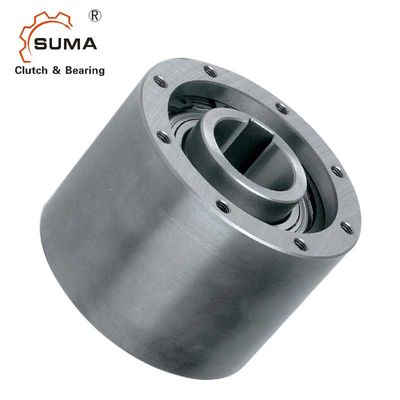

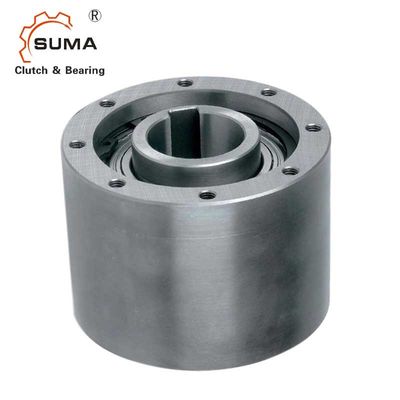

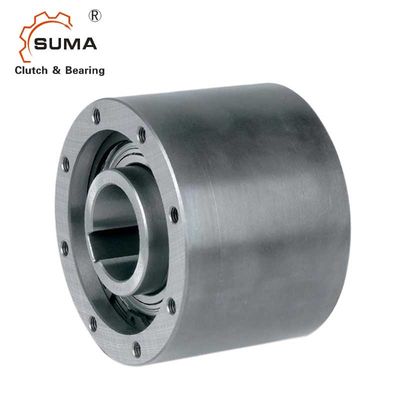

SMZ20 ปิดผนึก 67MM G6 Tolerance Cam Clutch Bearing
คุณสมบัติ
Type SMZ เป็น freewheel ชนิด sprag ที่ปิดสนิท รองรับตลับลูกปืนโดยใช้ตลับลูกปืนจารบี 60..ZZ ซีรีส์สองตัว
หน่วยส่งจารบีหล่อลื่นพร้อมสำหรับการติดตั้งหน่วย SMZ มีวัตถุประสงค์เพื่อใช้อเนกประสงค์ เพื่อใช้ในการใช้งานต่างๆการจัดเรียงการติดตั้งทั่วไปจะแสดงในหน้าต่อไปนี้การแข่งขันภายในเป็นกุญแจสู่เพลาเส้นผ่านศูนย์กลางภายในของการแข่งขันรอบนอก (ขนาด D4) ควรใช้เป็นทะเบียนการติดตั้งสำหรับชิ้นส่วนที่เชื่อมต่อ (เฟือง รอก เกียร์ แขนบิด...)หมุดยึดควรอยู่ที่พิกัดความเผื่อ g6
ขนาดและความจุ
| พิมพ์ | ขนาด |
|
โอเวอร์รันความเร็ว |
|
น้ำหนัก | ||||||||||
| SMZ | dH7 | ทีเคเอ็น1) | นิแม็กซ์2) | นาแม็กซ์3) | ดี | D2 | D3 | D4H7 | หลี่ | L1 | จี | z | t | ม | |
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 | |
หมายเหตุ
1) T สูงสุด = 2 &ครั้ง;T KN
»อ้างถึงหน้าการเลือก 10 ถึง 13
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
รูกุญแจถึง DIN 6885.1
»โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
หน้า 16 ถึง 19
การติดตั้งและข้อต่อ
