| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | FD12 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD80-USD120 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ / กล่องไม้ |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ลูกเบี้ยวคลัชแบริ่ง FD12 | รองรับแบริ่ง: | ใช่ |
|---|---|---|---|
| วัสดุ: | แบริ่งเหล็ก GCr15 | ขนาด: | 12*34*16มม. |
| ความจุแรงบิด: | 11NM | การรับประกัน: | 1 ปี |
| บรรจุุภัณฑ์: | กล่องกระดาษ / กล่องไม้ | น้ำหนัก: | 0.1กก. |
| เน้น: | คลัตช์แบบ Sprag 1 ทิศทาง,คลัตช์ FD12 Sprag Type,คลัตช์ลูกเบี้ยว Backstop Freewheel |
||

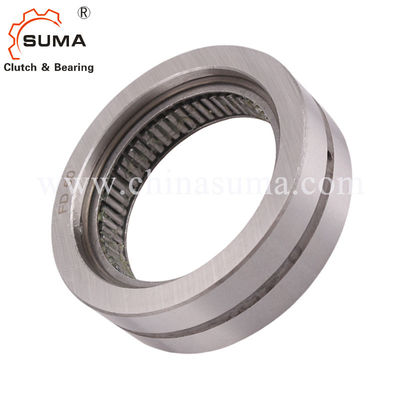

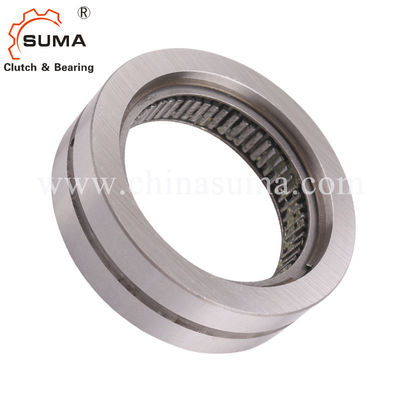

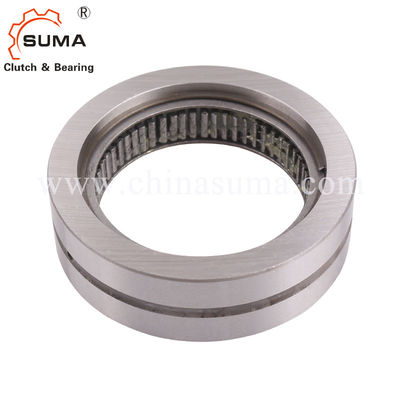

FD12 1 Directional Backstop Freewheel Sprag ประเภทคลัตช์
คุณสมบัติ
Internal Freewheels FD เป็น sprag freewheels ที่ไม่มีวงแหวนในเพลาที่ชุบแข็งและกราวด์ของลูกค้าถูกใช้เป็นรางด้านใน
freewheels FD ใช้เป็น:
➧แบ็คสต็อป
➧คลัตช์คลัตช์ ➧การทำดัชนี Freewheels
ประเภทและประเภทมาตรฐานที่มีการเจียรตัว P เพื่ออายุการใช้งานที่เพิ่มขึ้นและความแม่นยำในการจัดทำดัชนีไม่มีการรองรับตลับลูกปืนในกรณีของประเภทมาตรฐาน ทุก ๆ วินาที sprag จะถูกแทนที่ด้วยลูกกลิ้งทรงกระบอกfreewheel นี้สามารถรับแรงในแนวรัศมีได้
แรงบิดที่กำหนดสูงสุด 2 400 นิวตันเมตรแรงบิดจะถูกส่งไปที่วงแหวนรอบนอกโดยกดพอดี
ขนาดและความจุ
|
ฟรี ขนาดล้อ |
พิมพ์ |
นอม ทอร์ คิว |
แม็กซ์ ความเร็ว แหวน freew ส้นเท้า/ วิ่ง min-1 |
ด้านนอก แหวน freew ส้นเท้า/ วิ่ง min-1 |
พิมพ์ |
นอม inal โทร คิว |
แม็กซ์ ความเร็ว แหวน freew ส้นเท้า/ วิ่ง นาที-1 |
ด้านนอก แหวน freew ส้นเท้า/ วิ่ง นาที-1 |
การแบก สนับสนุน ค |
โหลด คะแนนของ |
พิมพ์ |
นอม inal โทร คิว |
เจ มม |
บี มม |
ดี มม |
K มม |
เหว่ย ght |
| FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0.1 |
| FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0.1 |
| FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0.1 |
| FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0.1 |
| FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0.1 |
| FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0.1 |
| FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
| FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0.3 |
| FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
| FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุดูหน้า 14 สำหรับการกำหนดแรงบิดในการเลือก
ค่าความเร็วสูงสุดที่ระบุไว้ข้างต้นใช้กับเงื่อนไขการติดตั้งตามที่กำหนดไว้สำหรับ Complete Freewheelsหากทราบเงื่อนไขการติดตั้งจริง อาจอนุญาตให้ใช้ความเร็วสูงกว่าได้
ภายใต้สถานการณ์บางอย่าง
การติดตั้งและข้อต่อ
ตัวอย่างการสมัคร
Freewheels ภายในสองล้อ FD 40 CFR ของประเภทมาตรฐานที่มีการรองรับลูกปืนเป็นคลัตช์ที่วิ่งเกินในไดรฟ์ของลูกกลิ้งขนส่งในหน่วยจ่าย ack ackagingในการใช้งานปกติ ลูกกลิ้งลำเลียงจะถูกขับเคลื่อนด้วยล้ออิสระที่ทำงานในการขับขี่ที่สถานีถอน พัสดุที่มาถึงสามารถหลุดออกมาได้อย่างง่ายดายเนื่องจากไดรฟ์ถูกเหยียบโดยล้ออิสระ (การทำงานแบบอิสระ)
การติดตั้ง
freewheels ภายใน FD ในประเภทมาตรฐานและประเภทที่มีการเจียรตัว P นั้นไม่มีตัวรองรับแบริ่งลูกค้าต้องจัดตำแหน่งศูนย์กลางของวงแหวนด้านในและด้านนอกต้องสังเกตการหมดแรงที่ยอมรับได้ (TIR)แรงบิดจะถูกส่งไปที่วงแหวนรอบนอกโดยกดพอดีในการส่งแรงบิดที่ระบุในตาราง วงแหวนรอบนอกจะต้องอยู่ในตัวเรือนที่มีเส้นผ่านศูนย์กลางภายนอก K ตัวเรือนทำจากเหล็กหรือเหล็กหล่อสีเทาที่มีคุณภาพขั้นต่ำ GG-20เมื่อใช้วัสดุตัวเรือนอื่นๆ หรือเส้นผ่านศูนย์กลางภายนอกที่เล็กกว่า เราขอแนะนำให้คุณติดต่อเราเกี่ยวกับแรงบิดที่ส่งสัญญาณได้พิกัดความเผื่อของรูตัวเรือน D ต้องเป็น ISO P6โปรดทราบประเด็นทางเทคนิคในหน้า 118 เกี่ยวกับ sprag track (เพลา)อุณหภูมิในการทำงานที่อนุญาตของ freewheel คือ - 40°C ถึง 80°C
การหล่อลื่น
ต้องจัดให้มีน้ำมันหล่อลื่นที่มีคุณภาพตามที่กำหนด
ตัวอย่างการสั่งซื้อ
Freewheel ขนาด FD 12, รุ่นมาตรฐาน: •FD 12 CFH
