| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | RIZ30 RINZ30 |

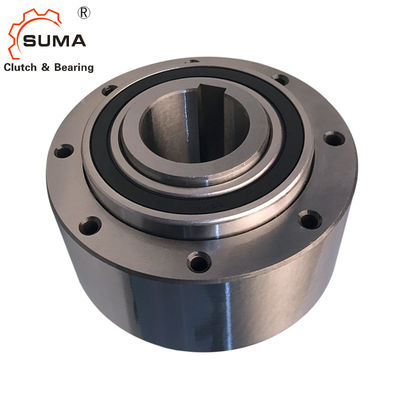

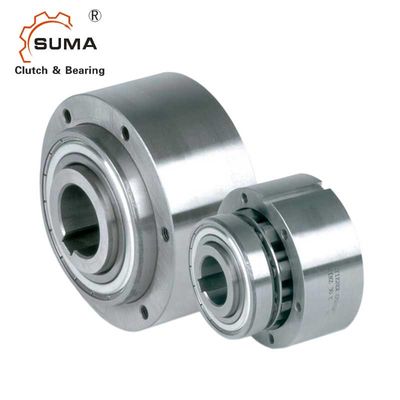

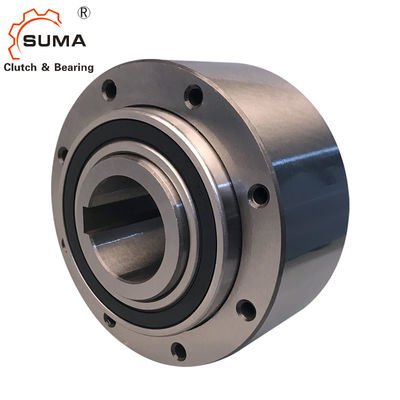

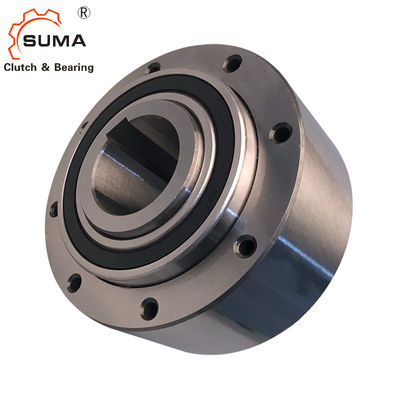

RIZ30 9000RPM Freewheels คลัตช์ลูกปืนลูกกลิ้งทิศทาง 1 ทิศทาง
คุณสมบัติ
ประเภท RIZ, RINZ เป็นล้ออิสระประเภท sprag แบบยกแรงเหวี่ยงพร้อมการหมุนภายในของการแข่งขันเหมาะสำหรับแบ็คสต็อปหรือคลัตช์ควงเฉพาะการแข่งขันภายในเท่านั้นที่ได้รับการออกแบบมาเพื่อการเล่นฟรีวีล
หน่วยเหล่านี้เป็นส่วนหนึ่งของระบบโมดูลาร์ของ Stieberรองรับตลับลูกปืนโดยใช้ตลับลูกปืนซีรีส์ 60.. หล่อลื่นด้วยจารบีและติดตั้งซีล ZZหน่วยจัดส่งเป็นแบบหล่อลื่นมาตรฐานด้วยจาระบีและพร้อมติดตั้งในตำแหน่งแนวนอนหรือแนวตั้งประเภท RIZ, RINZ ได้รับการออกแบบเพื่อใช้กับฝาปิดซีรีส์ Gหน้าต่อไปนี้ให้ข้อมูลที่สำคัญเพิ่มเติมสำหรับการใช้หน่วยประเภทนี้
หากจะติดตั้งยูนิตภายในตัวเรือนซึ่งมีการหล่อลื่นด้วยน้ำมัน โปรดระบุประเภท RIW, RIWNซีรีส์ F ครอบคลุมตั้งแต่ประเภท GFR จากนั้นใช้ GFRN โดยไม่มีซีลเพลา
ขนาดและความจุ
| พิมพ์ | ขนาด |
|
ความเร็ว |
|
ตัวเลข |
|
น้ำหนัก | ||||
| RIZ รินซ์ |
dH7 | ทีเคเอ็น1) | nmax2) | นิมิน3) | นิแม็กซ์4) | Dh7 | z | L 1 | หลี่ | t | |
| [มม.] | [นาโนเมตร] | [นาที-1 ] | [นาที-1 ] | [นาที-1 ] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
หมายเหตุ
1) T สูงสุด = 2 &ครั้ง;ทีเคเอ็น »อ้างถึงหน้าการเลือก 10 ถึง 13
2) ความเร็วในการส่งแรงบิดสูงสุดที่อนุญาต n สูงสุดนี้จะต้องไม่เกินเมื่อส่งแรงบิด
3) ความเร็วการบุกรุกขั้นต่ำที่อนุญาต n imin ไม่ควรลดลงภายใต้การทำงานต่อเนื่องลดความเร็วขั้นต่ำนี้ได้ตามคำขอ
4) การแข่งขันภายในแซง Keyway ถึง DIN 6885.1 »โปรดดูคำแนะนำในการติดตั้งและบำรุงรักษา
