รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แบริ่งคลัตช์แบบสองทิศทาง IR16 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 15Nm | ความเร็วในการหมุน: | 100 รอบต่อนาที |
| หน่วยน้ำหนัก: | 0.22กก. | การรับประกัน: | 1 ปี |
| ขนาด: | 15*48*20.4mm | OEM: | ยอมรับ |
| เน้น: | IR16 ตลับลูกปืนทำเอง,ตลับลูกปืนทำเองแบบสองทิศทาง,ตลับลูกปืนขนาดกำหนดเองที่ไม่สามารถย้อนกลับได้ |
||

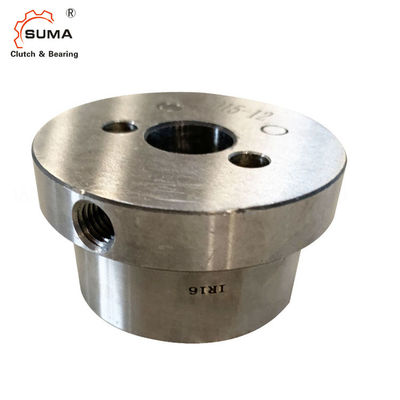

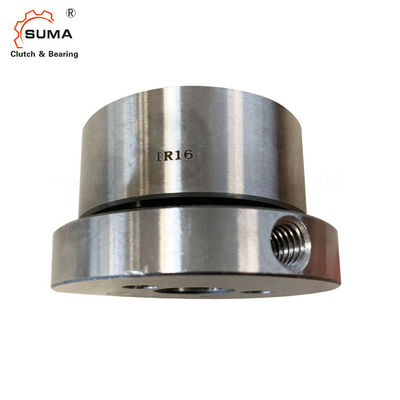

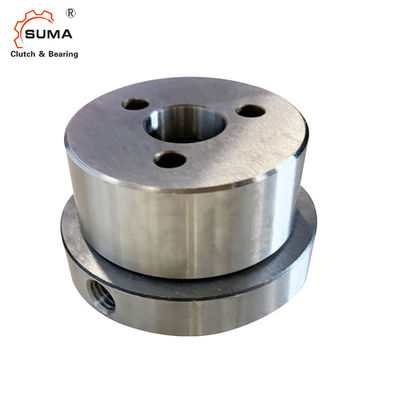

IR16 Ireversible Locks ตลับลูกปืนทำเองแบบสองทิศทาง
คุณสมบัติ
Ireversible Locks IR เป็นลูกกลิ้งอิสระแบบสองทิศทางพร้อมลูกปืนรองรับพวกเขาพร้อมสำหรับการติดตั้ง
Ireversible Locks IR ใช้เป็น:
➧ Backstop การแสดงแบบสองทิศทาง
แรงบิดที่กำหนดสูงถึง 100 นิวตันเมตร
เจาะได้ถึง 35 มม.
ในขณะที่ Freewheel ปกติส่งแรงบิดจากด้านขับเคลื่อนหรือด้านขับเคลื่อนด้วยการหมุนเพียงครั้งเดียว ด้วย Ireversible Lock IR จะทำให้ส่วนขับเคลื่อนสามารถขับเคลื่อน
เพลาทั้งสองทิศทางของการหมุนอย่างไรก็ตาม มีกลไกล็อกกับแรงบิดย้อนกลับที่มาจากชิ้นส่วนที่ขับเคลื่อน โดยไม่คำนึงถึงทิศทางของการหมุนที่มันถูกออกแรง
ขนาดและความจุ
|
Freewheel ขนาด |
พิมพ์ |
ระบุ แรงบิด |
เบื่อ มม |
ก* มม |
ข* มม |
ค มม |
ดี มม |
อี มม |
ก** | หลี่ มม |
M1 มม |
M2 มม |
นู๋ มม |
อู๋ มม |
พี มม |
คิว มม |
R มม |
ต** มม |
วี มม |
ซี** |
น้ำหนัก กิโลกรัม |
| IR 12 | R | 8 | 12 | 13.8 | 4 | 2,2 | 42 | 11.2 | M4 | 17.7 | 24 | 12.0 | 8.0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0.15 | |
| IR 16 | R | 15 | 16 | 18.3 | 5 | 3,0 | 48 | 1,2 | M5 | 20.4 | 28 | 13.5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0.22 | |
| IR 25 | R | 48 | 25 | 28.5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22.5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 1,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38.5 | 10 | 4,5 | 120 | 32.0 | M8 | 45,0 | 70 | 27,0 | 32.2 | 31.5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
แรงบิดส่งสูงสุดคือ 2 เท่าของแรงบิดที่ระบุ
* รูกุญแจตามมาตรฐาน DIN 6885 หน้า 1 •ความคลาดเคลื่อนของความกว้างรูกุญแจ JS10
** Z = จำนวนรูที่เคาะ G บนวงกลมพิทช์ T
การติดตั้งและข้อต่อ
วาล์ว ซึ่งในตัวอย่างที่แสดงเป็นวาล์วควบคุมหรือวาล์วปิด ถูกปรับในทิศทางการเปิดหรือปิดโดยใช้ล้อเลื่อน
ตัวล็อคแบบกลับไม่ได้ช่วยป้องกันการเลื่อนที่ควบคุมไม่ได้ในตำแหน่งของวาล์วเนื่องจากแรงดันที่กระทำโดยตัวกลางที่ไหลในท่อ
การใช้ล็อคแบบย้อนกลับไม่ได้จำกัดเฉพาะวาล์วที่สั่งการด้วยมือเท่านั้น และยังสามารถใช้กับตัวปรับแบบใช้มอเตอร์ได้อีกด้วยในกรณีนี้ มีความได้เปรียบเฉพาะที่มอเตอร์ทอร์คต้องได้รับการออกแบบมาเพื่อให้จ่ายเฉพาะแรงบิดที่ปรับ ซึ่งโดยทั่วไปแล้วจะต่ำ เนื่องจากแรงบิดคงที่และแรงบิดย้อนกลับกะทันหันทั้งหมดจะถูกดูดซับโดยตัวล็อคแบบย้อนกลับ
