รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แบริ่งคลัตช์ทางเดียว KI164 | ความจุแรงบิด: | 0.8-2.9Nm |
|---|---|---|---|
| ความเร็วในการหมุน: | 6000-10000RPM | หน่วยน้ำหนัก: | 0.008-0.019Kg |
| การรับประกัน: | 1 ปี | ขนาด: | 4*16*10มม. |
| วัสดุ: | GCr15 แบริ่งเหล็ก | OEM: | ยอมรับ |
| เน้น: | การผลิตตลับลูกปืนแบบกำหนดเอง Sprag,การผลิตตลับลูกปืนแบบกำหนดเอง Freewheel,ตลับลูกปืนขนาดกำหนดเอง 1 ทาง |
||

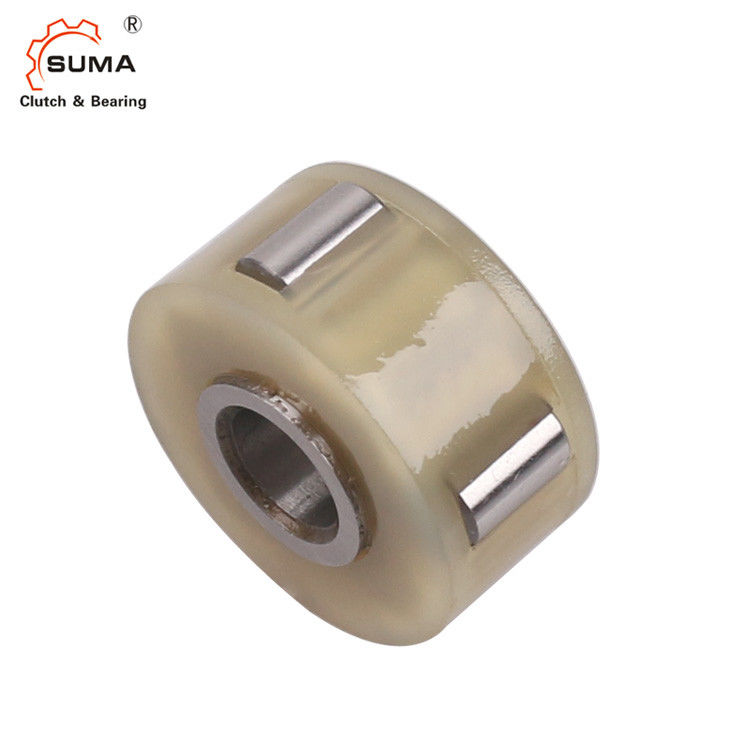

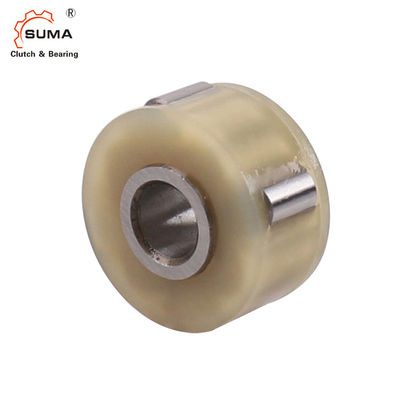

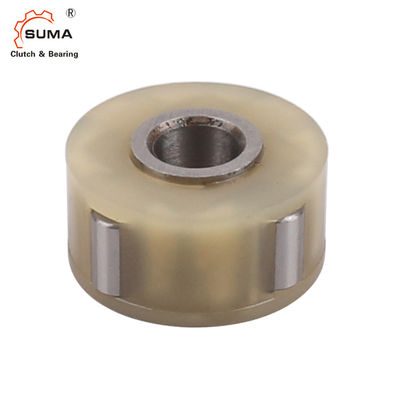

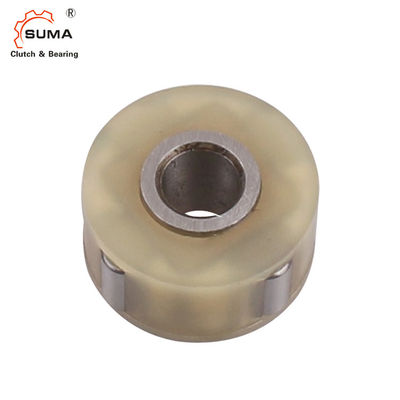

KI164 1Way Sprag Freewheel การผลิตตลับลูกปืนแบบกำหนดเอง
คุณสมบัติ
Type KI คือ freewheel แบบลูกกลิ้งเป็นชุดประกอบที่ประกอบด้วยการแข่งขันภายในและลูกกลิ้งที่ติดตั้งในกรงโพลีเอไมด์ยูนิตประเภทนี้ไม่สามารถถอดประกอบได้มันถูกออกแบบมาสำหรับกลไกขนาดเล็กในอุปกรณ์สำนักงานหรือเครื่องบรรจุภัณฑ์ ที่จะติดตั้งภายในเกียร์หรือฟีด
ลูกกลิ้ง
เส้นผ่านศูนย์กลางด้านในของเฟืองหรือลูกกลิ้งป้อนใช้เป็นเฟืองนอกจำเป็นต้องมีการรองรับแบริ่งเพิ่มเติม และล้ออิสระต้องไม่รับภาระในแนวแกนตัวอย่างการติดตั้งจะแสดงในหน้าต่อไปนี้เผ่าพันธุ์ภายนอกไม่จำเป็นต้องแข็งกระด้างนาทีความแรง: 700 N/mm2
ความขรุขระของพื้นผิวจะไม่เกิน 22 CLA การติดตั้งบนเพลาอาจเป็นแบบกดให้พอดีกับพิกัดความเผื่อ r6 หรือแบบกาวที่มีระยะห่าง 0.02 ถึง 0,05 มม.
ขนาด 8 มม. ขึ้นไปสามารถใช้กับรูกุญแจได้ ช่วงอุณหภูมิ: –40°C ถึง +100°C (การทำงานต่อเนื่อง) อุณหภูมิสูงสุดที่ +120°C ใช้ได้ในช่วงเวลาสั้นๆ
ข้อมูลทางเทคนิค
| ชื่อผลิตภัณฑ์ | แบริ่งคลัตช์ทางเดียว KI164 |
| แบบอย่าง | KI164 |
| วัสดุ | GCr15 |
| เส้นผ่าศูนย์กลางภายใน | 4mm |
| เส้นผ่านศูนย์กลางภายนอก | 16mm |
| ความหนา | 10mm |
| ความจุแรงบิด | 0.8Nm |
| ความเร็วที่แซงหน้าการแข่งขัน | 1000r / นาที |
| การแข่งขันนอกเหนือความเร็ว | 8000r / นาที |
| น้ำหนัก | 0.008กก. |
| โครงสร้าง | ประเภทลูกกลิ้ง |
| แอปพลิเคชัน | เครื่องทอผ้า พัดลม พัดลมระบายอากาศ เครื่องพิมพ์ |
| บรรจุุภัณฑ์ | กล่องกระดาษ กล่องไม้ หรือกำหนดเอง |
| เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, Western Union, Paypal |
| เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
เส้นผ่านศูนย์กลางและความจุ
|
พิมพ์ |
ขนาด |
เส้นผ่าศูนย์กลางภายใน |
ตู่KN1) (นาโนเมตร) |
เกินความเร็ว |
เส้นผ่านศูนย์กลางภายนอก |
หลี่1 (มม.) |
หลี่ (มม.) |
น้ำหนัก |
|
|
KI |
dH7 (มม.) |
นู๋imax2) (นาที-1) |
นู๋amax3) (นาที-1) |
ดีH7 (มม.) |
(กิโลกรัม) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 | |
หมายเหตุ
1) T สูงสุด = 2 &ครั้ง;T KN
»อ้างถึงหน้าการเลือก 10 ถึง 13
*) สามารถใช้กับรูกุญแจไปยัง DIN 6885.1 . ได้
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
การติดตั้งและข้อต่อ
รูปภาพ
