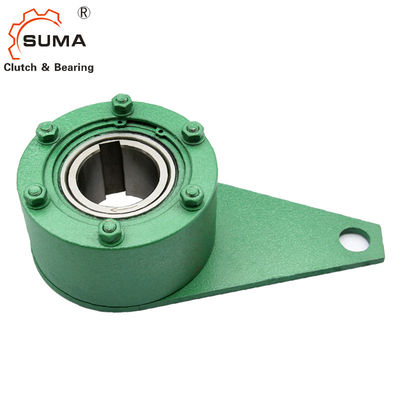

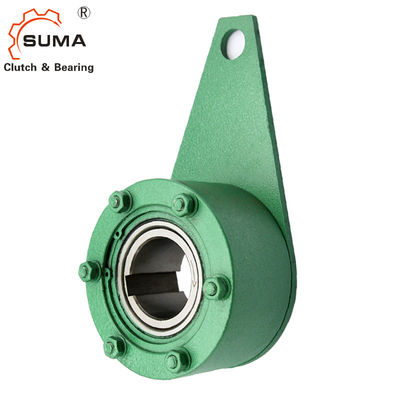

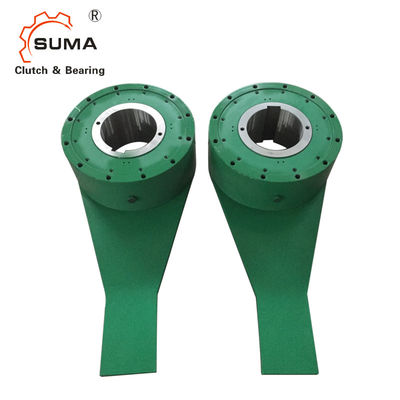

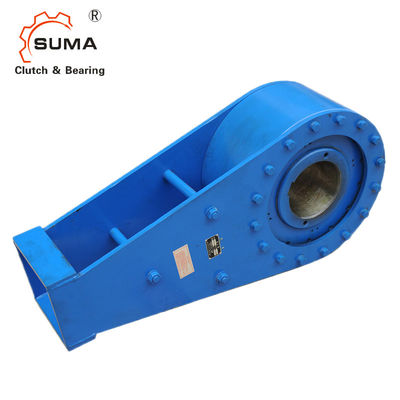

BS65R Backstop Belt Conveyor 200RPM GCr15 Cam คลัตช์
คุณสมบัติ
ซีรี่ส์ BS-R ให้การบำรุงรักษาการหล่อลื่นที่ง่ายดาย
1. ใส่ V-ring ล่วงหน้าในเพลาสายพานลำเลียงในทิศทางที่ถูกต้อง
2. ติดตั้ง BS Cam Clutch เข้ากับเพลาให้แน่นใช้แรงกดเฉพาะที่ส่วนท้ายของการแข่งขันภายใน
เมื่อใส่ BS Cam Clutch เข้ากับเพลาอย่าใช้ค้อนกระแทกกับการแข่งขันโดยตรงหรือใช้แรงกด
ในการแข่งขันรอบนอก(ดูหน้า 13 สำหรับการติดตั้งและการใช้งาน)
3. ใช้วัสดุยาแนวที่ให้มากับพื้นผิวด้านท้ายของการแข่งขันภายในและการบรรจุ และแก้ไขหน่วย BS Cam Clutch เป็น
เพลาสายพานลำเลียงพร้อมแผ่นปิดท้ายในเวลาเดียวกัน ใช้แหวนรองซีลบนสลักเกลียวแต่ละตัวเพื่อป้องกันการรั่วซึมของน้ำมัน
ขนาดและความจุ
แบบอย่าง |
แรงบิด ความจุ (น·ม) |
เบื่อ เส้นผ่านศูนย์กลาง พิสัย |
แม็กซ์ ล้นหลาม (รอบ/ม.) การแข่งขันภายใน |
อา |
บี |
ค |
กรมควบคุมมลพิษ อี |
F |
จี |
ชม |
K |
หลี่ |
เอ็ม |
นู๋ |
พี |
คิว |
R |
BS65R | 1,570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2,450 | 50 ถึง 75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5,880 | 60 ถึง85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7,840 | 70 ถึง95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10,800 | 80 ถึง 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15,700 | 90 ถึง 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
แบบอย่าง |
แรงบิด ความจุ (น·ม) |
เบื่อ เส้นผ่านศูนย์กลาง พิสัย |
วิ่ง แข่ง |
อา |
บี |
ค |
กรมควบคุมมลพิษ อี |
F |
จี |
หลี่ |
ฉัน |
เจ |
R |
พี |
คิว |
นาที |
แม็กซ์ |
BS160R | 24500 | 100 ถึง 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 ถึง 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
แบบอย่าง |
แรงบิด ความจุ (น·ม) |
เบื่อ เส้นผ่านศูนย์กลาง พิสัย |
วิ่ง แข่ง |
อา |
บี |
ค |
กรมควบคุมมลพิษ อี |
F |
จี |
ฉัน |
หลี่ |
เอ็ม |
นู๋ |
อู๋ |
พี |
คิว |
นาที |
แม็กซ์ |
BS 220R | 49000 | 150 ถึง 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 ถึง 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 ถึง 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 ถึง 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 ถึง 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | พ.ศ. 2468 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 ถึง 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 ถึง 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 ถึง 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
หมายเหตุ:
1. BS-R Cam Clutch สามารถคว้านได้ตามข้อกำหนดของคุณ แต่โปรดระบุเส้นผ่านศูนย์กลางของรูพร้อมค่าความเผื่อและรูกุญแจ
มิติข้อมูล
2. Torque Arms เป็นอุปกรณ์เสริมแขนที่แสดงด้านบนนี้ใช้สำหรับการอ้างอิงของคุณเท่านั้นหากจำเป็น โปรดระบุในคำสั่งซื้อของคุณ
การติดตั้งและข้อต่อ
4. หลังจากทำความสะอาดด้านในของถังเก็บน้ำมันแล้ว ให้ทาเคลือบหลุมร่องฟันบนหน้าผสมพันธุ์ของอ่างเก็บน้ำน้ำมันใส่น้ำมัน
มาตรวัดระดับในแนวตั้ง (เส้นสีแดงอยู่ด้านล่าง และสีน้ำเงินอยู่ด้านบน) สำหรับรุ่นตั้งแต่ BS65R ถึง BS200Rติดตั้งถังน้ำมัน
ไปที่หน้าท้ายของการแข่งขันรอบนอกด้วยสลักเกลียว ในขณะที่สำหรับรุ่น BS220R ขึ้นไป ให้ติดตั้งอ่างเก็บน้ำน้ำมันที่
ตัวรองรับซีลโดยใช้สลักเกลียวระวังฝุ่นไม่ให้ทะลุ Cam Clutch หรือกระปุกน้ำมัน
5. กด V-ring ที่ใส่ไว้ล่วงหน้าจนสุดเพื่อให้หน้าของฝาครอบกันฝุ่นสัมผัสกันอย่างใกล้ชิด
6. ในกรณีที่อุณหภูมิแวดล้อมเพิ่มขึ้น 40°C ขึ้นไป ขอแนะนำให้ตั้งเกราะหรือหลังคาและหลีกเลี่ยงโดยตรง
แสงแดดเพื่อยืดอายุการใช้งานของแคมคลัตช์
