| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | GFR90 GFRN90 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD600-USD650 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 7-10 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | คลัตช์แบ็คสต็อป GFR90 GFRN90 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 1450Nm | ความเร็วในการหมุน: | 1700RPM |
| หน่วยน้ำหนัก: | 28.5กก. | การรับประกัน: | 1 ปี |
| ขนาด: | 90*230*158mm | OEM: | ยอมรับ |
| แสงสูง: | GFR90 Backstop แบริ่ง,158 มม. Backstop แบริ่ง,GFRN90 Backstop แบริ่งคลัช |
||

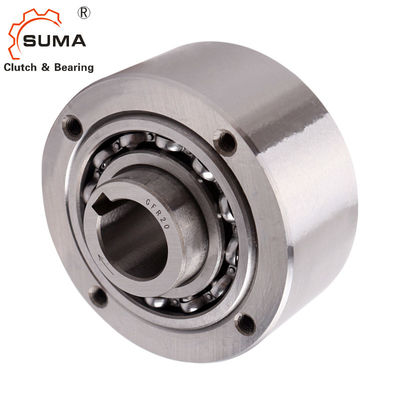

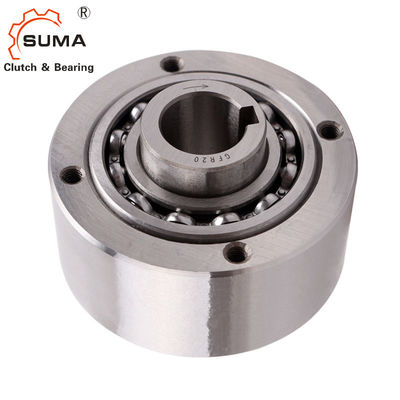

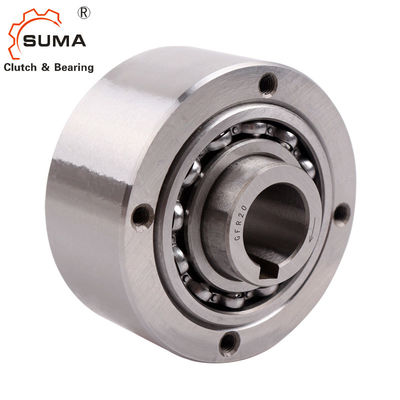

GFR90 GFRN90 158MM Freewheel Roller Type Backstop Bearing
คุณสมบัติ
ประเภท GFR, GFRN เป็นล้ออิสระแบบลูกกลิ้งรองรับตลับลูกปืนโดยใช้ตลับลูกปืนซีรีส์ 160.. สองตัว และต้องการการหล่อลื่นด้วยน้ำมันหน่วยเหล่านี้อาจใช้ในการออกแบบที่ให้การหล่อลื่นและการปิดผนึกของน้ำมันดังตัวอย่างด้านบนตลับลูกปืนต้องไม่รับแรงกดตามแนวแกน
โดยทั่วไปแล้ว ประเภท GFR,GFRN จะใช้กับฝาครอบซีรีส์ F ที่ออกแบบมาเพื่อส่งผ่านแรงบิด และให้การหล่อลื่นและการซีลของน้ำมันโดยปกติแล้ว หน้าปกเหล่านี้จะใช้เป็นคู่ตามการรวมกันที่แสดงในหน้าต่อไปนี้การแข่งขันรอบนอกของรุ่น GFR นั้นธรรมดาที่จะรับและจัดองค์ประกอบใดๆ ที่เบื่อให้อยู่ที่พิกัดความเผื่อของ H7
ในกรณีนี้แรงบิดจะถูกส่งโดยสลักเกลียวผ่านแผ่นปิดประเภท GFR, GFRN เหมือนกันทุกประการ ยกเว้นประเภท GFRN มีรูกุญแจที่เส้นผ่านศูนย์กลางภายนอกเพื่อส่งแรงบิดมีการจัดส่งตราประทับกระดาษสองชุดโดยแต่ละหน่วยจะวางไว้ระหว่างการแข่งขันรอบนอกและแผ่นปิด
ข้อมูลทางเทคนิค
| สิ่งของ | GFR90 GFRN90 |
| เส้นผ่านศูนย์กลางภายใน | 90 มม. |
| เส้นผ่านศูนย์กลางภายนอก | 230 มม. |
| ความกว้าง | 158 มม. |
| แรงบิด | 14500 นิวตันเมตร |
| น้ำหนัก | 28.5 กก. |
| ท่าเรือ | เซี่ยงไฮ้;หนิงโป |
| เวลาจัดส่ง | 10-15 วัน |
| บรรจุุภัณฑ์ | แพคเกจไม้ แพคเกจกล่อง ฯลฯ |
| แอปพลิเคชัน | สายพานลำเลียง มอเตอร์ไฟฟ้า ลิฟท์ถัง ฯลฯ |
ขนาดและความจุ
| พิมพ์ | ขนาด | โอเวอร์รันความเร็ว |
หนุ่ม เบอร์ |
น้ำหนัก | ||||||||||||||
GFR GFRN |
dH7 | ทีเคเอ็น1) | นิแม็กซ์2) | นาแม็กซ์3) | Dh7 | D2 | D4 | D3 | จี | t | z | L 1 | หลี่ | บี | t1 | bP10 | ฉ | |
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] |
[ มม.] |
[มม.] | [กิโลกรัม] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
หมายเหตุ:
1) T สูงสุด = 2 × T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
ตัวอย่างการติดตั้ง
รูปภาพ
