| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | US55 AS55 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD8-USD10 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 5 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | แบริ่งลูกกลิ้งล้ออิสระ | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 185Nm | ความเร็วในการหมุน: | 1200rpm |
| หน่วยน้ำหนัก: | 0.42กก. | การรับประกัน: | 1 ปี |
| ขนาด: | 20*47*14มม. | OEM: | ยอมรับ |
| เน้น: | แบริ่งลูกกลิ้งคลัทช์ Freewheel,Backstop แบริ่งลูกกลิ้ง Freewheel,US55 AS55 แบริ่งลูกกลิ้งคลัตช์ |
||

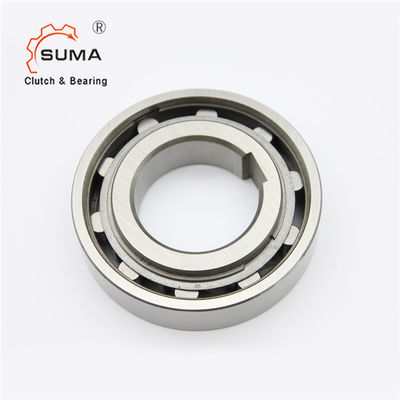

US Series US55 AS55 Backstop คลัตช์ Freewheel Roller Bearing
คุณสมบัติ
Freewheels ของ US Series ไม่ได้ตั้งศูนย์กลางในตัวเองดังนั้นจึงจำเป็นต้องวางตลับลูกปืนหนึ่งหรือสองตัวไว้ข้าง Freewheel เพื่อให้การแข่งขันรอบนอกสามารถหมุนจากศูนย์กลางไปยังการแข่งขันภายใน
ฟรีวีลของอเมริกามีลูกปืนขนาดเดียวกับ 62.. Series..
แรงบิดส่งจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจและจากการแข่งขันรอบนอกไปยังเบาะนั่งโดยใช้การแทรกสอดที่พอดีบนพิกัดความเผื่อ r6 ของเส้นผ่านศูนย์กลางภายนอก
ความคลาดเคลื่อนของเพลาต้องเป็น h6 หรือ j7ความคลาดเคลื่อนของที่นั่งต้องเป็น H7 หรือ J6
ก่อนนำไปใช้งาน ล้ออิสระต้องหล่อลื่นด้วยสารหล่อลื่นที่เหมาะสมตามหลัง
คําแนะนําในหน้า 12 การหล่อลื่นด้วยนํ้ามันเป็นสิ่งสำคัญเมื่อรอบการหมุนเป็นกลางถึงจํานวนมาก
ขนาดและความจุ
| พิมพ์ | ขนาด |
ทีเคเอ็น1) |
โอเวอร์รันความเร็ว |
น้ำหนัก
|
แรงบิดลาก | |||||||
| สหรัฐอเมริกา (NSS) | dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dr6 | D5 | หลี่ | ส | อี | ฉ | TR | ||
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
หมายเหตุ:
AS6 ไม่มีรูกุญแจØD = -0-0,009
รูกุญแจ AS8-12 ถึง DIN 6885.1
ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 × T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
ขนาดการติดตั้งเหมือนกันกับตลับลูกปืนรุ่น 62
ตัวอย่างการติดตั้ง
รูปภาพ
