| ชื่อแบรนด์: | SUMA |
| เลขรุ่น: | AS40 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD8-USD10 PER PIECE |
| ระยะเวลาการจัดส่ง: | 5 วัน |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |

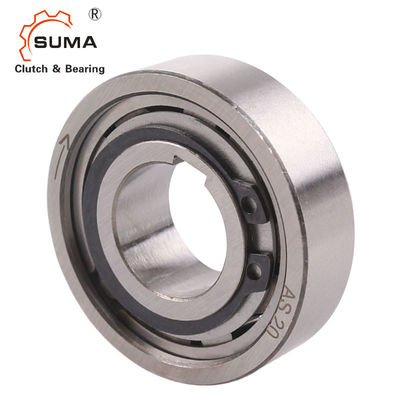

AS Series AS40 40*80*18MM Roller Type One Way Freewheel Clutch
คุณสมบัติ
Type AS เป็นแบบลูกกลิ้งแบบไม่มีลูกปืนรองรับต้องใช้แบริ่งเพื่อรองรับแรงในแนวแกนและแนวรัศมีการติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วยขนาดภายนอกที่กำหนดจะเหมือนกับชุด 62...ตลับลูกปืน
การจัดเรียงโดยทั่วไปคือการติดตั้งประเภทนี้ควบคู่ไปกับตลับลูกปืนซีรีส์ 62 ภายในพิกัดความเผื่อของตำแหน่งเดียวกัน ดังแสดงในหน้าต่อไปนี้ระยะภายในถูกยึดเข้ากับด้าม (ยกเว้นรูขนาด 6 มม.)
การแข่งขันรอบนอกมีความทนทานต่อ r6 ที่เป็นบวกเพื่อให้พอดีกับการกดในตัวเรือน H7ตัวเรือนด้านนอกต้องแข็งแรงเพียงพอ
เพื่อไม่ให้ขยายตัวหลังการประกอบการออกแบบนี้สามารถยอมรับการเยื้องแนวแกนของการแข่งขันภายในและภายนอกที่ ± S/2
ขนาดและความจุ
| พิมพ์ | ขนาด |
ทีเคเอ็น1) |
โอเวอร์รันความเร็ว |
น้ำหนัก
|
แรงบิดลาก | |||||||
| เอเอส (NSS) | dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dr6 | D5 | หลี่ | ส | อี | ฉ | TR | ||
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
หมายเหตุ:
AS6 ไม่มีรูกุญแจØD = -0-0,009
รูกุญแจ AS8-12 ถึง DIN 6885.1
ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 × T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
ขนาดการติดตั้งเหมือนกันกับตลับลูกปืนรุ่น 62
ตัวอย่างการติดตั้ง
รูปภาพ
