| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | CCFH-1 3/4-SB |

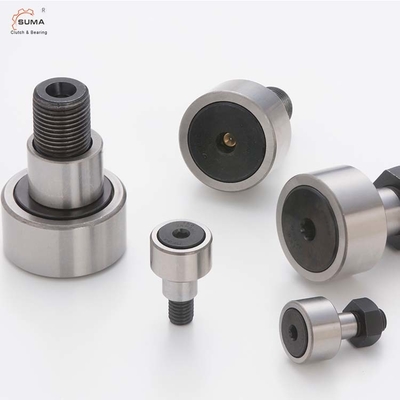

CCFE-SB ซีรี่ส์ตลับลูกปืนเม็ดกลมแบบแหนบ CCFH-1 3/4-SB
ข้อมูลทางเทคนิค
ขนาดและความจุ
|
บีอาร์จีไม่. |
ลูกกลิ้ง DIA. (รพ.) +.000 -.001 |
ลูกกลิ้ง ความกว้าง (ญ) +.000 -.005 |
บุช L'GTH. (ก*) +.000 -.010 |
บุชDIA. (บีดี) ±.001 |
STUD L'GTH. (เอสแอล) |
นาที.TH'D L'GTH. (ทล.) |
ก็ได้ THR'DS. |
อีซีซี |
หลับ.ฟิต-ติ้ง ขนาด (F) |
**แนะนำ.หนีบ แรงบิดปอนด์.- ใน. |
แม็กซ์คงที่ ความจุปอนด์ |
พื้นฐาน DYN คะแนนปอนด์. |
| CCFE-1 / 2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| CCFE-1 / 2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7 / 8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1.875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2,000 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3,000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2,000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ① 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4.000 | 2.250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ① 1/4 | 5000 | 44770 | 29985 |
คุณสมบัติ
ตลับลูกปืนผู้ติดตามลูกเบี้ยวประหลาดประกอบด้วยโครงสร้างที่กะทัดรัดหลายอัน ความแม่นยำในการหมุนสูง พันธุ์ขนาดใหญ่ ความสามารถในการปรับตัวในวงกว้าง และติดตั้งง่าย และสามารถทนต่อแรงในแนวรัศมีสูงและโหลดแรงกระแทกบางอย่าง และใช้กันอย่างแพร่หลายในเครื่องมือกล โลหการ เครื่องจักรสิ่งทอและการพิมพ์ สายการผลิต และอื่นๆ
ตลับลูกปืนผู้ติดตามลูกเบี้ยวประหลาดประกอบด้วยวงแหวนรอบนอกที่มีผนังหนากลึง ลูกกลิ้งเข็มหรือชุดลูกกลิ้งทรงกระบอก หรือแนวกรงหรือลูกกลิ้งเข็มเสริมแบบเต็ม วงแหวนด้านในหรือโบลต์และซีล
