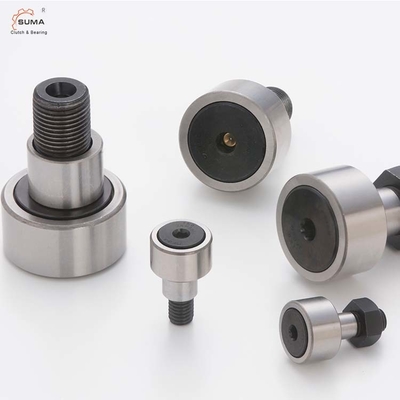

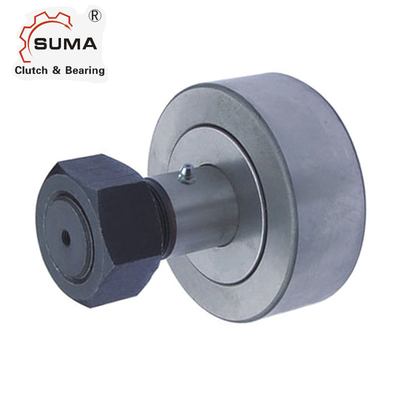

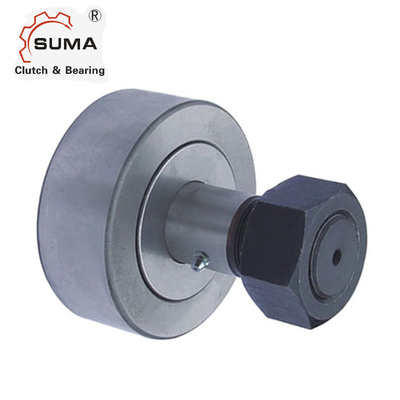

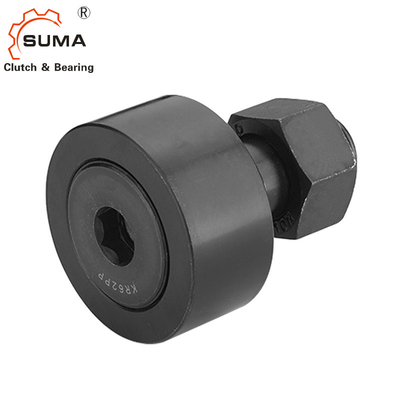

CFE-3 1/4-S คำแนะนำกรงนอกรีตปิดผนึกผู้ติดตามลูกเบี้ยวแกน
คุณสมบัติ
ประกอบด้วยโครงสร้างที่กะทัดรัดหลายอัน ความแม่นยำในการหมุนสูง พันธุ์ขนาดใหญ่ ความสามารถในการปรับตัวที่หลากหลาย และติดตั้งง่าย และสามารถรับภาระในแนวรัศมีสูงและโหลดแรงกระแทกได้ และมีการใช้กันอย่างแพร่หลายในเครื่องมือกล โลหการ เครื่องจักรสิ่งทอและการพิมพ์ สายการผลิต และอื่นๆ
ข้อมูลทางเทคนิค
ชื่อผลิตภัณฑ์ | CFE-3 1/4-S สตั๊ดประเภท Track Roller |
แบบอย่าง | CFE-3 1/4-S |
วัสดุ | GCr15 |
บรรจุุภัณฑ์ | กล่องกระดาษ / กล่องไม้ ลูกรอก ฯลฯ |
เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, เวสเทิร์น ยูเนี่ยน |
เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความจุ
เลขที่เปิดผนึก |
ปิดผนึก เลขที่ |
ลูกกลิ้ง Dia. |
ความกว้างของลูกกลิ้ง |
บุช Lgth |
บุช Dia. |
สตั๊ด Lgth |
Min Thrd Lgth |
ละเอียด Thrds |
Lub ฟิตติ้ง Size |
CFE-1 / 2 | CFE-1 / 2-S | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-9/16 | CFE-9/16-S | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-5/8 | CFE-5/8-S | 625 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-11/16 | CFE-11/16-S | 6875 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-3/4 | CFE-3/4-S | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 3/16 |
CFE-7 / 8 | CFE-7 / 8-S | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3/8-24 | 3/16 |
CFE-1 | CFE-1-S | 1,000 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/8 | CFE-1 1/8-S | 1.125 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/4 | CFE-1 1/4-S | 1.250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 3/8 | CFE-1 3/8-S | 1.375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 1/2 | CFE- 1 1/2-S | 1.500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5/8-18 | 3/16 |
CFE-1 5/8 | CFE-1 5/8-S | 1.625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 3/16 |
CFE-1 3/4 | CFE-1 3/4-S | 1.750 | 1,000 | 875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-1 7/8 | CFE-1 7/8-S | 1.875 | 1,000 | 875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-2 | CFE-2-S | 2,000 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/4 | CFE-2 1/4-S | 2.250 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/2 | CFE-2 1/2-S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-2 3/4 | CFE-2 3/4-S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-3 | CFE-3-S | 3,000 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/4 | CFE-3 1/4-S | 3.250 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/2 | CFE-3 1/2-S | 3.500 | 2,000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 |
CFE-4 | CFE-4-S | 4 .000 | 2.250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 |
ประกอบด้วยวงแหวนรอบนอกที่มีผนังหนากลึง ลูกกลิ้งเข็มหรือชุดลูกกลิ้งทรงกระบอก หรือตัวกั้นกรงหรือลูกกลิ้งเข็มเสริมแบบเต็ม วงแหวนด้านในหรือโบลต์และซีล
