| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | ASNU25 NFS25 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD9.5-USD12 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ตลับลูกปืนคลัตช์ทางเดียว ASNU25 NFS25 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 125Nm | ความเร็วในการหมุน: | 1700RPM |
| หน่วยน้ำหนัก: | 0.38Kg | การรับประกัน: | 1 ปี |
| ขนาด: | 25*62*24mm | OEM: | ยอมรับ |
| แสงสูง: | ตลับลูกปืนแบบลูกกลิ้ง NFS25,ตลับลูกปืนแบบลูกกลิ้ง ASNU25,ASNU25 ตลับลูกปืนคลัตช์ทางเดียว |
||

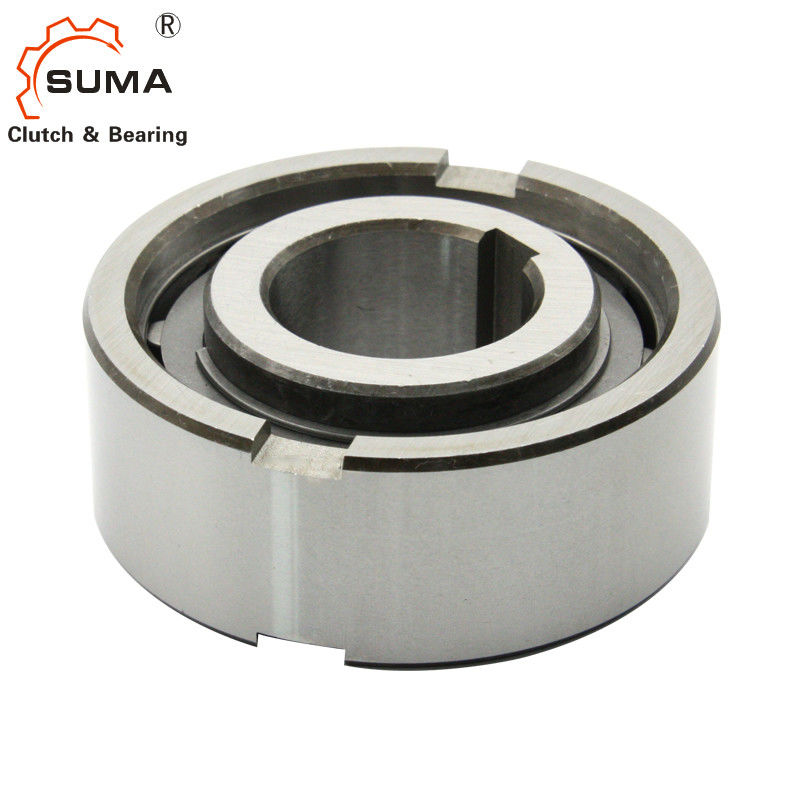

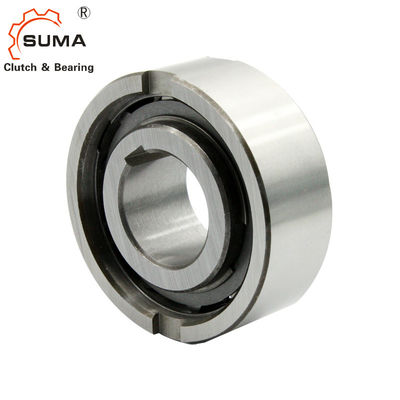

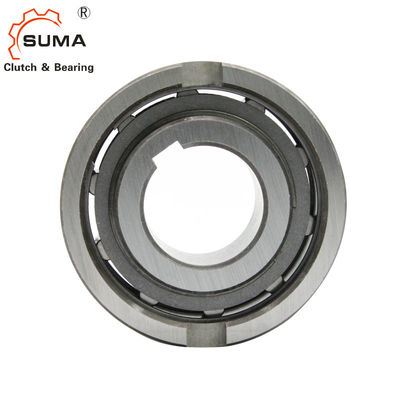

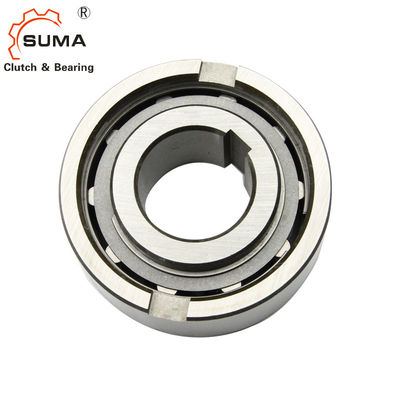

ASNU25 NFS25 ตลับลูกปืนคลัตช์ทางเดียวประเภทลูกกลิ้ง
คุณสมบัติของตลับลูกปืนคลัตช์ทางเดียว ASNU25 Roller
ASNU NFS TFS เป็นแบบลูกกลิ้งแบบไม่มีแบริ่งรองรับแบริ่งรองรับแกนและแรงรัศมี
การหล่อลื่นและการปิดผนึกต้องจัดเตรียมให้โดยการติดตั้ง
เนื่องจากคลัตช์ทางเดียวประเภท ASNU NFS เป็นประเภทลูกกลิ้งที่ไม่มีการรองรับแบริ่ง จึงจำเป็นต้องใช้ตลับลูกปืนเพื่อรองรับโหลดในแนวแกนและแนวรัศมีการติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วย
การแข่งขันภายในเป็นกุญแจสู่เพลา
การแข่งขันด้านนอกมีความทนทานต่อ n6 เพื่อให้พอดีกับตัวเรือน H7
ข้อมูลทางเทคนิคของASNU25 ตลับลูกปืนคลัตช์ทางเดียวลูกกลิ้ง
| ชื่อผลิตภัณฑ์ | ลูกปืนคลัตช์ทางเดียว |
| แบบอย่าง | ASNU25 / NFS25 |
| วัสดุ | เหล็กโครเมี่ยม GCr15 |
| เส้นผ่าศูนย์กลางภายใน | 25mm |
| เส้นผ่านศูนย์กลางภายนอก | 62mm |
| ความหนา | 24mm |
| ความจุแรงบิด | 125Nm |
| ความเร็วในการหมุน | 1700RPM |
| น้ำหนัก | 0.38กก. |
| บรรจุุภัณฑ์ | กล่องกระดาษ / กล่องไม้ |
ขนาดและความจุของASNU25 ตลับลูกปืนคลัตช์ทางเดียวลูกกลิ้ง
| พิมพ์ | ขนาด |
ทีเคเอ็น1) |
ล้นหลาม ความเร็ว |
น้ำหนัก
|
แรงบิดลาก | |||||||||
|
ASNU (เอ็นเอฟเอส) |
dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dn6 | D5 | หลี่ | ข | t | ส | อี | ฉ | TR | ||
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | [ซม.] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
หมายเหตุ
ASNU8-12, ASNU200 รูกุญแจถึง DIN 6885 1,
ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 ครั้ง;T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
ตัวอย่างการติดตั้ง
รูปภาพ
