GFR50 GCr15 Roller Type One Way Freewheel แบริ่ง Backstop Clutch

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SUMA
ได้รับการรับรอง: ISO SGS
หมายเลขรุ่น: GFR50 GFRN50
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD190-USD260 PER PIECE
รายละเอียดการบรรจุ: กล่องกระดาษ / กล่องไม้
เวลาการส่งมอบ: 7-10 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, Paypal
สามารถในการผลิต: 1,000 ชิ้นต่อเดือน
ชื่อผลิตภัณฑ์: แบริ่งลูกกลิ้งคลัตช์ GFR50 GFRN50 วัสดุ: GCr15 แบริ่งเหล็ก
ความจุแรงบิด: 2125Nm ความเร็วในการหมุน: 2800 รอบต่อนาที
หน่วยน้ำหนัก: 7.2KG การรับประกัน: 1 ปี
ขนาด: 50*150*94mm OEM: ยอมรับ
แสงสูง:

GFR50 ลูกปืนล้ออิสระ

,

7.2KG ลูกปืนล้ออิสระ

,

GFR50 ลูกปืนคลัตช์ลูกกลิ้ง

              GFR50 GCr15 Roller Type One Way Freewheel แบริ่ง Backstop Clutch

คุณสมบัติ

  ประเภท GFR, GFRN เป็นล้ออิสระแบบลูกกลิ้งรองรับตลับลูกปืนโดยใช้ตลับลูกปืนซีรีส์ 160.. สองตัว และต้องการการหล่อลื่นด้วยน้ำมันหน่วยเหล่านี้อาจใช้ในการออกแบบที่ให้การหล่อลื่นและการปิดผนึกของน้ำมันดังตัวอย่างด้านบนตลับลูกปืนต้องไม่รับแรงกดตามแนวแกน

โดยทั่วไปแล้ว ประเภท GFR,GFRN จะใช้กับฝาครอบซีรีส์ F ที่ออกแบบมาเพื่อส่งผ่านแรงบิด และให้การหล่อลื่นและการซีลของน้ำมันโดยปกติแล้ว หน้าปกเหล่านี้จะใช้เป็นคู่ตามการรวมกันที่แสดงในหน้าต่อไปนี้การแข่งขันรอบนอกของรุ่น GFR นั้นธรรมดาที่จะรับและจัดองค์ประกอบใดๆ ที่เบื่อให้อยู่ที่พิกัดความเผื่อของ H7

ในกรณีนี้แรงบิดจะถูกส่งโดยสลักเกลียวผ่านแผ่นปิดประเภท GFR, GFRN เหมือนกันทุกประการ ยกเว้นประเภท GFRN มีรูกุญแจที่เส้นผ่านศูนย์กลางภายนอกเพื่อส่งแรงบิดมีการจัดส่งตราประทับกระดาษสองชุดโดยแต่ละหน่วยจะวางไว้ระหว่างการแข่งขันรอบนอกและแผ่นปิด

ข้อมูลทางเทคนิค

สิ่งของ GFR50 GFRN50
เส้นผ่านศูนย์กลางภายใน 50 มม.
เส้นผ่านศูนย์กลางภายนอก 150 มม.
ความกว้าง 94 มม.
แรงบิด 2125 นิวตันเมตร
น้ำหนัก 7.2 กก.
ท่าเรือ เซี่ยงไฮ้;หนิงโป
เวลาจัดส่ง 10-15 วัน
บรรจุุภัณฑ์ แพคเกจไม้ แพคเกจกล่อง ฯลฯ
แอปพลิเคชัน สายพานลำเลียง มอเตอร์ไฟฟ้า ลิฟท์ถัง ฯลฯ

ขนาดและความจุ



พิมพ์ ขนาด   โอเวอร์รันความเร็ว

หนุ่ม

เบอร์

  น้ำหนัก










GFR
GFRN
dH7 ทีเคเอ็น1) นิแม็กซ์2) นาแม็กซ์3) Dh7 D2 D4 D3 จี t z L 1 หลี่ บี t1 bP10
[มม.] [นาโนเมตร] [นาที-1] [นาที-1] [มม.] [มม.] [มม.] [มม.]   [มม.]   [มม.] [มม.] [มม.] [มม.]

[

มม.]

[มม.] [กิโลกรัม]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2.5 4 0.5 0.5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0.8 0.8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3.5 6 0.8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1.5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2.2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1.5 4.6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5.5 14 1.5 4.7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5.5 14 1.5 7.2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8.6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10.5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7.5 20 2.5 13.5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2.5 18.2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28.5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42.5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

หมายเหตุ:

1) T สูงสุด = 2 × T KN

2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน

GFR GFRN .jpg

ตัวอย่างการติดตั้ง

GFR GFRN .jpg
รูปภาพ

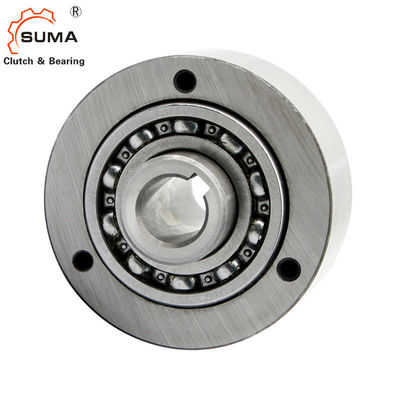

GFR50 GCr15 Roller Type One Way Freewheel แบริ่ง Backstop Clutch 2

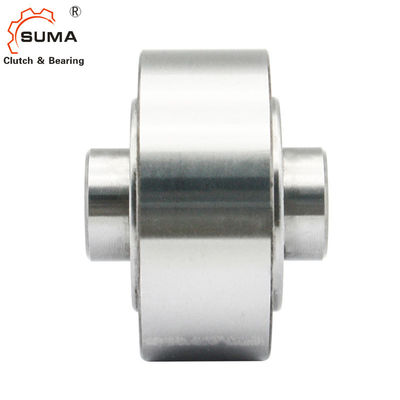

GFR50 GCr15 Roller Type One Way Freewheel แบริ่ง Backstop Clutch 3

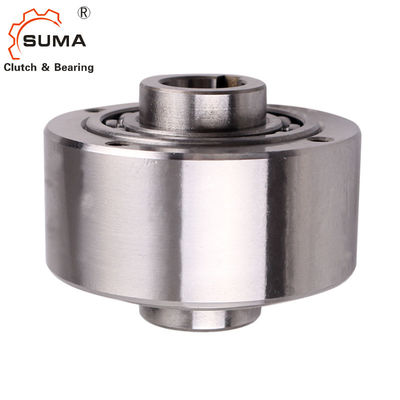

GFR50 GCr15 Roller Type One Way Freewheel แบริ่ง Backstop Clutch 4
