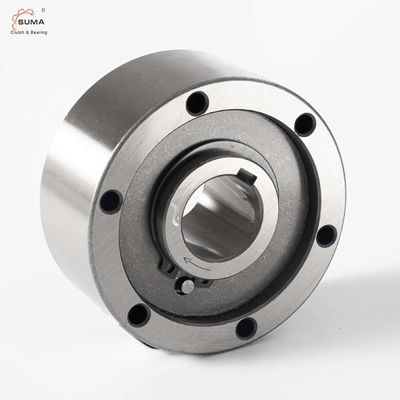

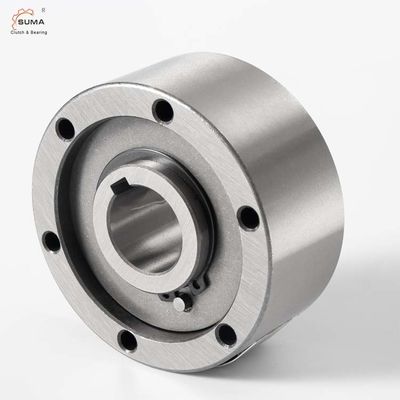

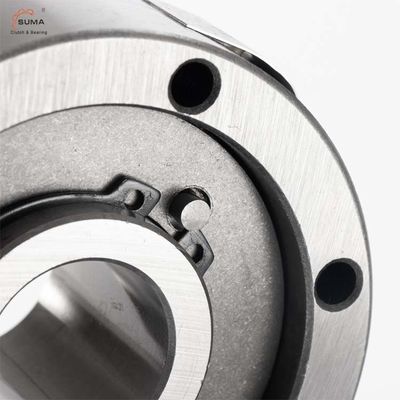

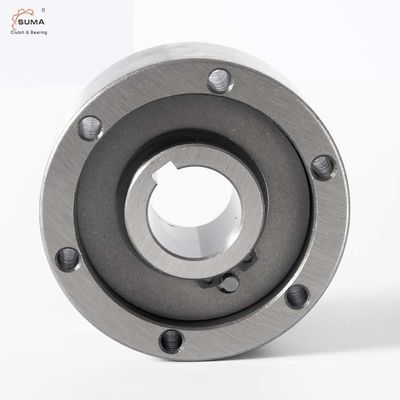

AA45 45 * 130 * 56 มม. ประเภทลูกกลิ้งคลัตช์ทางเดียว Freewheel Indexing Bearing
คุณสมบัติ
Type AA เป็นแบบลูกกลิ้งแบบไม่มีลูกปืนรองรับต้องใช้แบริ่งเพื่อรองรับแรงในแนวแกนและแนวรัศมี
การออกแบบนี้สามารถยอมรับการเยื้องแนวแกนของการแข่งขันภายในและภายนอกที่ ± S/2
การติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วย
การหล่อลื่นมาตรฐานคือน้ำมัน
การแข่งขันภายในเป็นกุญแจสู่เพลาความพอดีสำหรับการตั้งศูนย์ของการแข่งขันรอบนอกจะต้องเป็นไปตามพิกัดความเผื่อ H7
การเชื่อมต่อของการแข่งขันรอบนอกใช้สลักเกลียวจนถึงเกรด 10.9 หรือดีกว่า
ข้อมูลทางเทคนิค
ข้อมูลจำเพาะ | |
แบบอย่าง | AA45 |
วัสดุ | GCr15 |
เส้นผ่าศูนย์กลางภายใน | 45mm |
เส้นผ่านศูนย์กลางภายนอก | 130mm |
ความหนา | 56mm |
ความจุแรงบิด | 1125Nm |
แรงบิดลาก | 140Ncm |
ความเร็วที่แซงหน้าการแข่งขัน | 1050r / นาที |
การแข่งขันนอกเหนือความเร็ว | 1500r / นาที |
น้ำหนัก | 4 กก. |
โครงสร้าง | ประเภทลูกกลิ้ง |
แอปพลิเคชัน | เครื่องทอผ้า พัดลม พัดลมระบายอากาศ เครื่องพิมพ์ |
บรรจุุภัณฑ์ | กล่องกระดาษ กล่องไม้ หรือกำหนดเอง |
เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, Western Union, Paypal |
เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความจุ
ขนาด | TK1 | โอเวอร์รันความเร็ว | น้ำหนัก |
ลาก แรงบิด |
||||||||||
dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dh7 | D5 | D6 | D3 | Z | อู๋ | หลี่ | ฉ | ส | (กิโลกรัม) | TR | |
(มม.) | (นาโนเมตร) | (นาที-1) | (นาที-1) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (ซม.) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
หมายเหตุ
1) T สูงสุด = 2 x T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
รูกุญแจถึง DIN 6885.1
