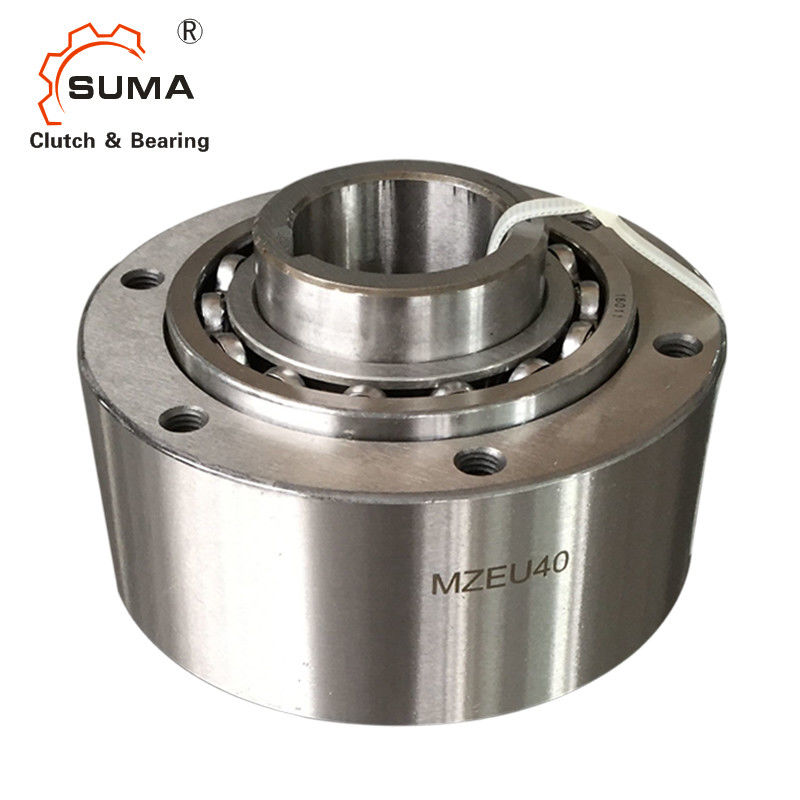

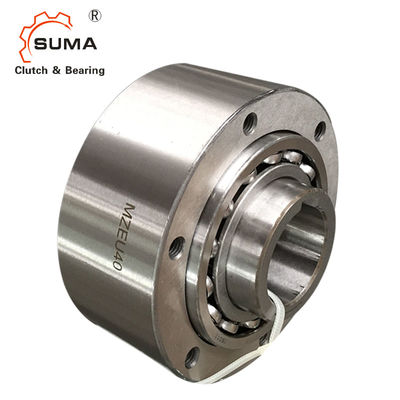

MZEU H7 Tolerance GCr15 735 Nm ตลับลูกปืนเม็ดกลม
1. หมายเลขรุ่นMZEU12 ถึง MZEU80 ผ่านการอัดจารบีล่วงหน้าและไม่ต้องการการหล่อลื่นช่วงอุณหภูมิในการทำงานคือ –40°C ถึง +40°C.หมายเลขรุ่นMZEU90 ถึง MZEU150 ต้องใช้น้ำมันหล่อลื่น
2. หมายเลขรุ่นสามารถใช้เฟือง MZEU12 ถึง MZEU80 และปัจจัยส่งผ่านแรงบิดอื่นๆ กับหน้าแปลนมาตรฐานได้อ้างถึงตัวอย่างการติดตั้ง 1
3. เราขอแนะนำความทนทานของเพลาที่ h7 และรูกุญแจ ISO R773 (DIN 6885.1) เป็นมาตรฐาน
4. เราขอแนะนำค่าเผื่อ E H7 สำหรับเฟืองและชิ้นส่วนอื่นๆ
5. ทำความสะอาดพื้นผิวของปลายทั้งสองของการแข่งขันรอบนอกและพื้นผิวสัมผัสของหน้าแปลน เฟือง และส่วนอื่นๆ
6. สำหรับหมายเลขรุ่นMZEU90 ถึง MZEU150 ใช้กาวซีลกับพื้นผิวของโครงด้านนอกที่ปลายทั้งสองข้าง
7. ตรวจสอบทิศทางการหมุน
ขนาดและความจุ
แบบอย่าง |
แรงบิด ความจุ |
แม็กซ์ล้นหลาม |
ลาก แรงบิด |
ขนาดเจาะ |
รูกุญแจ |
อา |
บี |
ค |
ดี |
อี |
F |
จี |
HJ |
K |
หลี่ |
น้ำหนัก |
|
น·ม | รอบ/นาที | รอบ/นาที | น·ม | H7 | การแข่งขันภายใน | h7 | กรมควบคุมมลพิษ | ค | (กิโลกรัม) | ||||||||
เอ็มซียู 12 (K) | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
เอ็มซียู 15 (K) | 100 | 1,800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
เอ็มซียู 20 (K) | 245 | 1,600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
เอ็มซียู 25 (K) | 425 | 1,600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
เอ็มซียู 30 (K) | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
เอ็มซียู 35 (K) | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
เอ็มซียู 40 (K) | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
เอ็มซียู 45 (K) | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
เอ็มซียู 50 (K) | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
เอ็มซียู 55 (K) | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
เอ็มซียู 60 (K) | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
เอ็มซียู 70 (K) | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
เอ็มซียู 80 (K) | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
เอ็มซียู 90 (K) | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100 (K) | 17,600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
เอ็มซียู130 (K) | 24,500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
เอ็มซียู150 (K) | 33,800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
การติดตั้งและข้อต่อ
เมื่อติดตั้งหน้าแปลนมาตรฐาน เฟือง และอุปกรณ์อื่น ๆ เข้ากับคลัตช์ให้พอดีกับตลับลูกปืนและขันสลักเกลียวเข้ากับปลายทั้งสองด้านของการแข่งขัน
โดยการติดตั้งทั้งหน้าแปลนและเฟืองบนฝั่งตรงข้ามสามารถเปลี่ยนทิศทางการหมุนได้
เมื่อติดตั้งคลัตช์เข้ากับเพลา ให้ออกแรงกดไปที่การแข่งขันภายในแต่อย่าไปที่การแข่งขันรอบนอก
สำหรับการใช้งานการทำดัชนีความเร็วสูง (มากกว่า 50 c/m) แนะนำให้ใช้สปริงชนิดแข็งแรง
หมายเลขรุ่น
q การแข่งขันภายใน
w การแข่งขันรอบนอก
อี แคม
r ฤดูใบไม้ผลิ
ที แบริ่ง
y แผ่นข้าง
MZEU K
No Mark : ไม่มีรูกุญแจสำหรับการแข่งขันรอบนอก
K : Keyway ในการแข่งขันรอบนอก.
