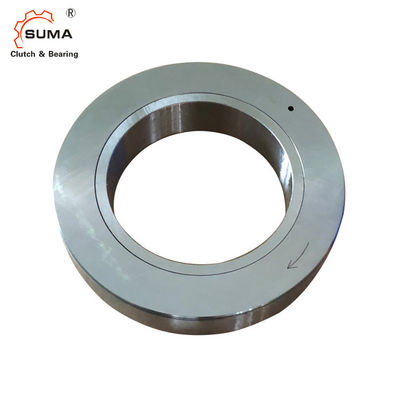

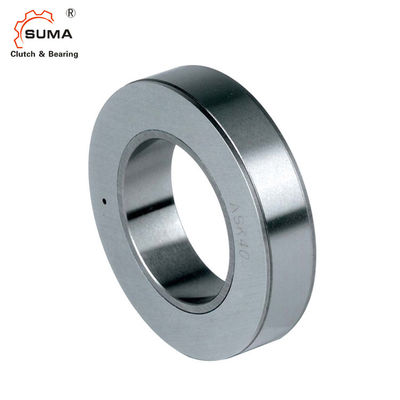

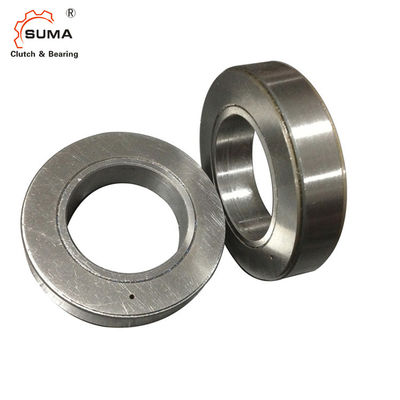

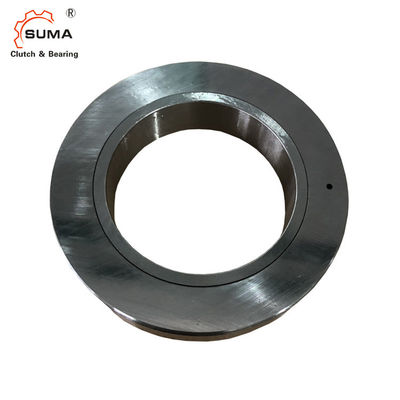

ASK50 2200RPM แบริ่งลูกกลิ้งอิสระทางเดียวคลัตช์
คุณสมบัติ
1. ประเภท ASK เป็นตลับลูกปืนล้อแบบอิสระประเภทลูกกลิ้งที่รองรับแบริ่งลูกกลิ้งสองแถว
2. ระยะรัศมีมาตรฐานคือ C4
3. ความคลาดเคลื่อนของเพลาควรเป็น h6 หรือ j6
4. ประเภท ASK freewheels ไม่สามารถรับโหลดตามแนวแกนได้ในกรณีของภาระดังกล่าว ต้องจัดให้มีตลับลูกปืนกันรุน
ข้อมูลทางเทคนิค
แบบอย่าง | ASK50 |
วัสดุ | GCr15 |
เส้นผ่าศูนย์กลางภายใน | 50mm |
เส้นผ่านศูนย์กลางภายนอก | 80mm |
ความหนา | 16mm |
ความจุแรงบิด | 125Nm |
แรงบิดลาก | 20Ncm |
ความเร็วสูงสุดในการโอเวอร์รัน | 2200r / นาที |
แอปพลิเคชัน | แบ็คสต็อป โอเวอร์รัน |
บรรจุุภัณฑ์ | แพคเกจกล่อง / แพคเกจไม้ |
เวลาจัดส่ง | 5-7 วัน |
เงื่อนไขการชำระเงิน | TT, L/C, D/P, D/A, Western Union, Paypal |
ขนาดและความจุ
พิมพ์ | ขนาด | ชุดแบริ่ง | ตู่KN1) | นmax | เส้นผ่านศูนย์กลางภายนอก | ส่วนสูง | แบริ่งโหลด | น้ำหนัก | แรงบิดลาก | |
พลวัต | คงที่ | |||||||||
ถาม | ดีp6 (มม.) |
(นาโนเมตร) |
(นาที-1) |
ดี (มม.) |
หลี่ (มม.) |
ค (กิโลนิวตัน) |
ค0 (กิโลนิวตัน) |
(กิโลกรัม) | TR (ซม.) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 |
หมายเหตุ
1) Tmax = 2 &ครั้ง;TKN
»อ้างถึงหน้าการเลือก 10 ถึง 13
»ดูคำแนะนำในการติดตั้งและบำรุงรักษา หน้า 16 ถึง 19
ตัวอย่างการติดตั้ง
