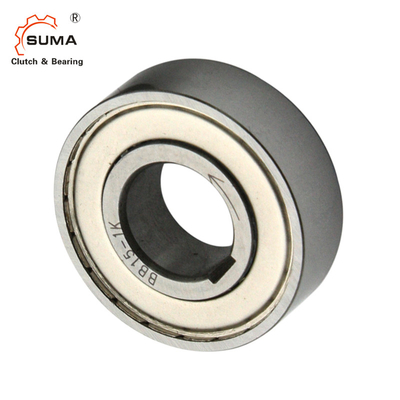

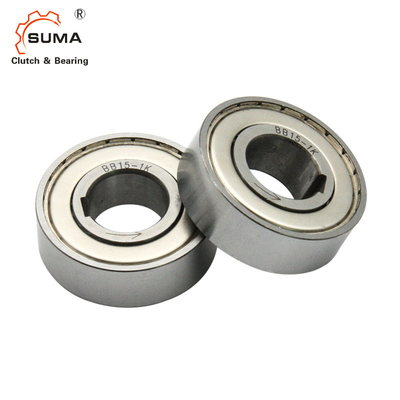

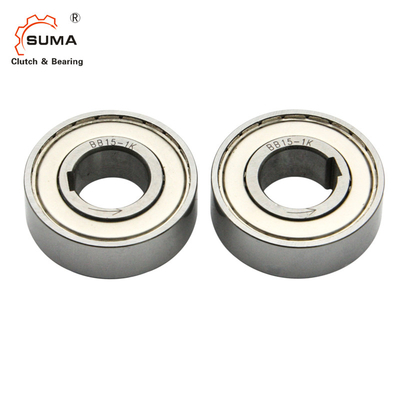

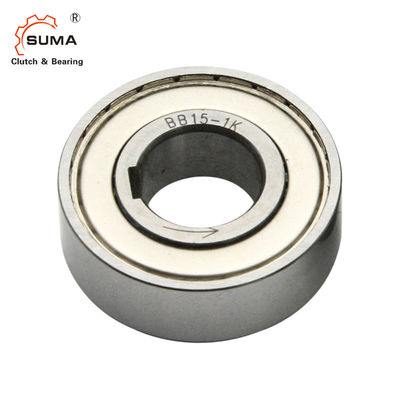

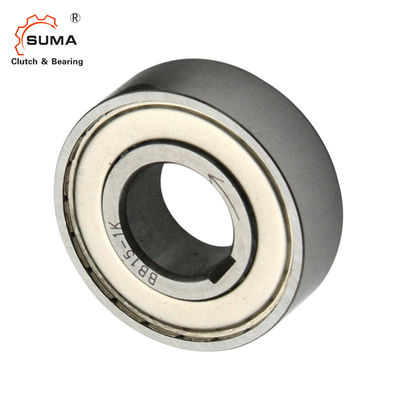

BB20 BB201K-K BB20 2K-K แบ็คสต็อปคลาจ คามคลาจ
สเปร็กคลาชเบียริงแบบหนึ่งทาง
ลักษณะของหมุนสับสปราก
1. บีบีซีรีส์แคมคลาชถูกออกแบบมาสําหรับการติดตั้งปรับปรับ
2. BB-1K-K และ BB-2GD 1K-K ซีรี่ย์มีหุ้มข้นบนแข่งภายใน หุ้มข้นนอกจากขนาด 25
ผลิตตาม DIN 6885 3, BB40-1K-K และ BB40-2GD 1K-K ผลิตตาม DIN 6885

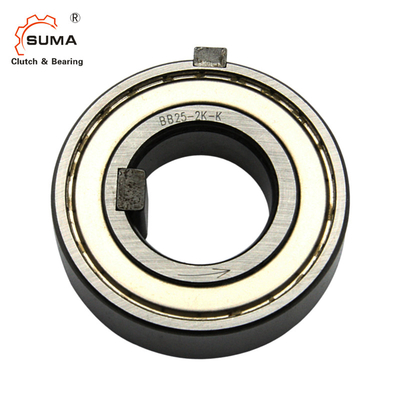

3.ซีรีส์ BB-2K-K มีร่องทางเข้าทั้งในและภายนอก
-K หมายถึงกุญแจที่ส่งพร้อมกับแคมคลาช
4ขนาดการขัดขวางที่ถูกต้องที่แกนและห้องพักต้องได้รับการรักษาเพื่อได้รับความสามารถที่สูงสุดและความสามารถของคลาช
5อ้างอิงไปยังตารางสําหรับความอดทนของ shaft และบ้านสําหรับแต่ละชุด
ข้อมูลทางเทคนิคหมุนสับสปราก
ขนาดและความสามารถ
รุ่น | ทอร์ค ความจุ |
แม็กซ์ เกินไป | ทอร์คการดึง (N·m) | A | B | C | D | r | น้ําหนัก (N) | |||||
ภายใน ชนเผ่า |
ด้านนอก ชนเผ่า |
บีบี BB-1K-K BB-2K-K |
BB-2GD 1K-K |
บีบี BB-1K-K BB-2K-K |
BB-2GD 1K-K |
บีบี BB-1K-K BB-2K-K |
BB-2GD 1K-K |
บีบี BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
N·m | r/min | r/min | ||||||||||||
BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
หมายเหตุ:
เลขรุ่นที่ระบุไว้ในรุ่นภายในคือเพียง K สําหรับทั้ง 1K และ 2K (ตัวอย่าง: หมายเลข BB25-K สําหรับทั้ง BB25-1K และ BB25-2K)
ขนาดของกุญแจและช่องกุญแจ
รุ่น | b2js10 | t1 | t2 | b1js9 | t | การแข่งขันภายใน คีย์ b×h×ความยาว |
ชาตินอก คีย์ b'× h' ×ความยาว |
|
BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | รางวัล | รางวัล | รางวัล | รางวัล |
BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | รางวัล | รางวัล | รางวัล | รางวัล |
BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | รางวัล | รางวัล | รางวัล | รางวัล |
BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | รางวัล | รางวัล | รางวัล | รางวัล |
BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | รางวัล | รางวัล | รางวัล | รางวัล |
BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | รางวัล | รางวัล | รางวัล | รางวัล |
BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | รางวัล | รางวัล | รางวัล | รางวัล |
BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 |
หมายเหตุ:
ขนาด t2 สําหรับ BB25-1K-K, BB25-2K-K และ BB25-2GD 1K-K ต่ํา 0.5 mm เมื่อเทียบกับ
DIN 6885 3.
การแปรรูปช่องคีย์บน shaft ความลึก 0.5 มม. เพื่อใช้คีย์มาตรฐาน DIN
รูปแบบอื่นๆ ทั้งหมดสามารถเปลี่ยนมิติกับคู่แข่งได้
6. BB, BB-1K และ BB-2K คลัคเกอร์ที่มีการสนับสนุนและจัดส่งด้วยกรีสมีความคุ้มกันฝุ่น
กรณีที่ BB-2GD และ BB-2GD-1K คลั๊กเกอร์ กว้าง 5 มิลลิเมตร กว่าซีรีส์ BB มาตรฐาน มีเครื่องปิดลิปพิเศษเพื่อป้องกันฝุ่นได้อย่างมีประสิทธิภาพ
7ลูกศรบนสายพันธุ์ภายในแสดงทิศทางของการประชากรภายใน
8. เพื่อติดตั้งคลาช ใช้เครื่องมือกดของกว้างที่เหมาะสมที่จะใช้แรงกดที่เท่าเทียมกันบนหน้าทั้งหมดของสายภายในและภายนอก
9อย่าตี หรือใช้แรงกระแทกอื่น ๆ กับคลาจ
10. มั่นใจว่าบ้านมีความแข็งแรงเพียงพอที่จะทนแรงกดดันที่จําเป็นสําหรับการติดตั้งพิมพ์การติดตั้งของ clutch
11ระยะอุณหภูมิการทํางาน: ∼30 °C ถึง +100 °C (ขอปรึกษาเราสําหรับอุณหภูมิที่เกินระยะนี้)
การหล่อลื่น
1เนื่องจากน้ํามันถูกใช้ก่อนการจัดส่งแล้ว ไม่จําเป็นต้องใช้น้ํามันก่อนการใช้
2ถ้าคลาชใช้กับน้ํามันปรับน้ํามัน ควรใช้น้ํามันปรับน้ํามันในหน่วยเสมอ
3อย่าใช้น้ํามันหรือน้ํามันย่อยที่มีสารเสริม EP
