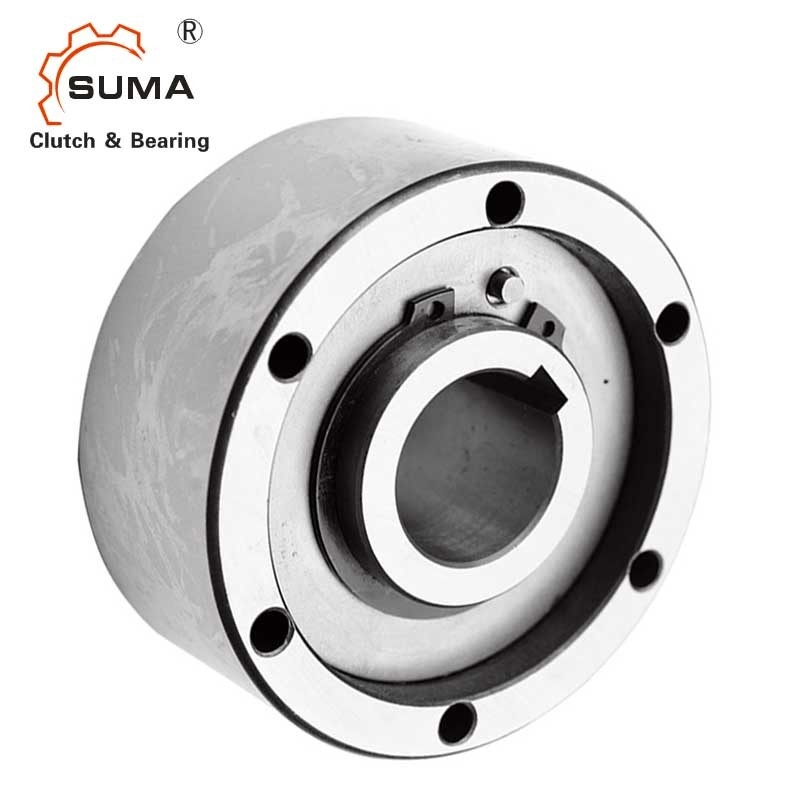

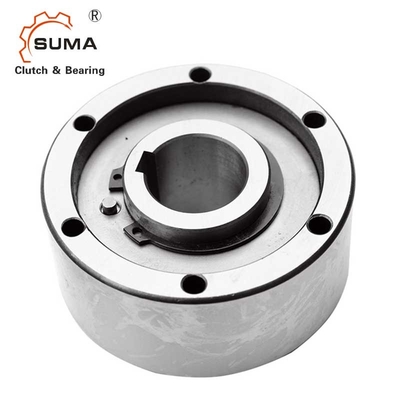

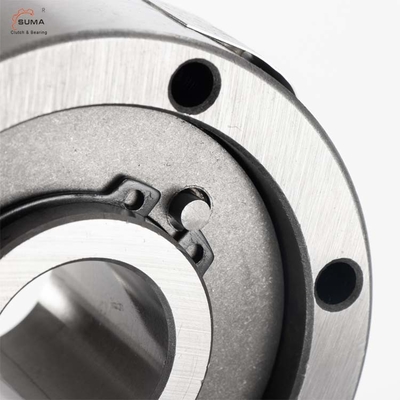

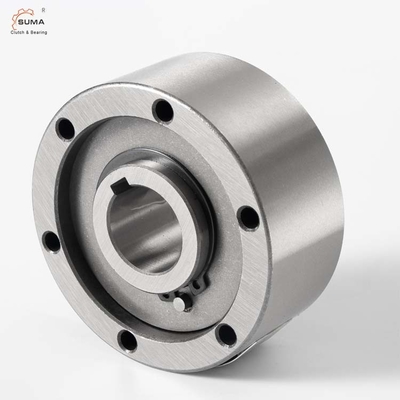

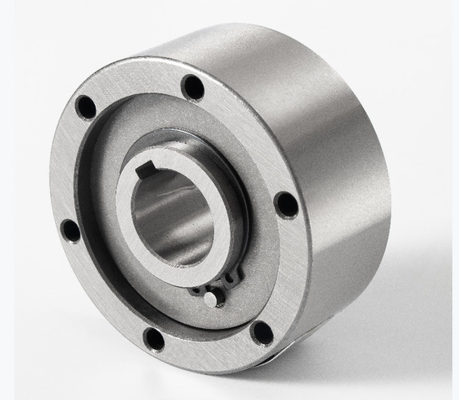

AA50 AA60 Frwwheel Roller Bearing Backstop คลัคเจอร์แบบเดียว คลัคเจอร์
ลักษณะ
AA เป็นชนิด roller แบบ freewheel ที่ไม่สนับสนุน
หมุนที่จําเป็นต้องรองรับภาระ axial และ radial
การปรับน้ํามันและการปิดต้องได้รับจากอุปกรณ์
ข้อมูลทางเทคนิค
รายละเอียด | |
ชื่อสินค้า | หมุนยนต์ AA |
รุ่น | AA20 |
วัสดุ | GCr15 |
กว้างภายใน | 20 มม. |
กว้างภายนอก | 68 มิลลิเมตร |
ความหนา | 34 มม. |
ความจุของทอร์ค | 146Nm |
ทอร์คลาก | 8.4Ncm |
ความเร็วในการวิ่งภายใน | 2000r/นาที |
ความเร็วในการวิ่งนอก | 3600 r/min |
น้ําหนัก | 0.7 กิโลกรัม |
โครงสร้าง | ประเภทม้วน |
การใช้งาน | เครื่องจักรเย็บผ้า, แฟน, เครื่องอัดลม, เครื่องพิมพ์ |
แพ็คเกจ | กล่องกล่องกระดาษกล่องไม้ หรือตามต้องการ |
กติกาการชําระเงิน | TT. L/C, D/A, D/P, Western Union, Paypal |
ระยะเวลาการจัดส่ง | 2-4 วันสําหรับตัวอย่าง 7 วันสําหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความสามารถ
ขนาด | TK1 | ความเร็วเกิน | น้ําหนัก |
ดึง ทอร์ค |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (นาที-1) | (นาที-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
หมายเหตุ
1) Tmax = 2 × T KN
2) ความขัดแย้งในเชื้อชาติ
3) การแข่งขันนอก
คีย์เวย์ DIN 68851
