แบริ่งคลัตช์ทางเดียว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | AA60 GC-D60170 |

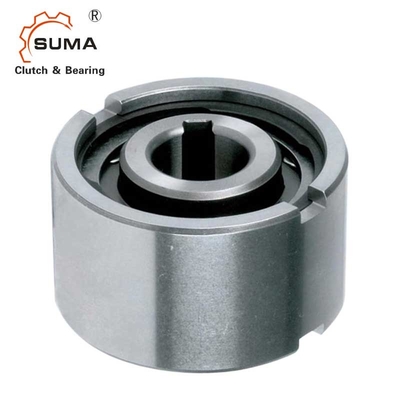

ตลับลูกปืนคลัตช์ทางเดียว คลัตช์อุตสาหกรรม โหลดหนัก แบ็คสต็อปแบบไม่สัมผัส
...คุณสมบัติ
1. AAseries Cam Clutch ได้รับการออกแบบมาสำหรับการติดตั้งแบบสวมอัด
2. ชุด AA มีรูกุญแจที่การแข่งขันด้านในรูกุญแจ ยกเว้นขนาด 25 ผลิตตามมาตรฐาน DIN 6885 3
3. AA series มีรูกุญแจทั้งด้านในและด้านนอก“-K” หมายถึงกุญแจที่จัดส่งพร้อมกับ Cam Clutch
4. ต้องรักษาขนาดการรบกวนที่ถูกต้องที่เพลาและตัวเรือนเพื่อให้ได้ประสิทธิภาพสูงสุดของตลับลูกปืนและคลัตช์
5. ดูตารางค่าความคลาดเคลื่อนของเพลาและตัวเรือนสำหรับแต่ละซีรีส์
6. ลูกศรบนการแข่งขันภายในแสดงทิศทางของการแข่งขันภายใน
7. ในการติดตั้งคลัตช์ ให้ใช้เครื่องมือกดที่มีเส้นผ่านศูนย์กลางที่เหมาะสมเพื่อออกแรงกดอย่างสม่ำเสมอทั่วทั้งหน้าของตัวแข่งด้านในและด้านนอก
8. อย่าตอกหรือใช้แรงกระแทกอื่น ๆ กับคลัตช์
9. ตรวจสอบให้แน่ใจว่าตัวเรือนมีความแข็งแรงเพียงพอที่จะทนต่อแรงกดที่จำเป็นสำหรับการติดตั้งข้อต่อกดของคลัตช์
10. ช่วงอุณหภูมิการทำงาน: –30°C ถึง +100°C (ปรึกษาเราสำหรับอุณหภูมิที่เกินช่วงนี้)
ข้อมูลทางเทคนิค
| ข้อมูลจำเพาะ | |
| แบบอย่าง | AA60 / GC-D60170 |
| วัสดุ | GCr15 |
| เส้นผ่าศูนย์กลางภายใน | 60 มม |
| เส้นผ่านศูนย์กลางภายนอก | 170มม |
| ความหนา | 78 มม |
| ความจุแรงบิด | 3500Nm |
| ลากแรงบิด | 240Ncm |
| ความเร็วที่เหนือกว่าการแข่งขันภายใน | 800r/นาที |
| ความเร็วเหนือการแข่งขันรอบนอก | 1100r/นาที |
| น้ำหนัก | 0.7กก |
| โครงสร้าง | ประเภทลูกกลิ้ง |
| แอปพลิเคชัน | เครื่องทอผ้า พัดลมระบายอากาศ เครื่องพิมพ์ |
| บรรจุุภัณฑ์ | กล่องกระดาษ กล่องไม้ หรือกำหนดเอง |
| เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, Western Union, เพย์พาล |
| เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความจุ
| ขนาด | ทีเค1 | ความเร็วที่มากเกินไป | น้ำหนัก |
ลาก แรงบิด |
||||||||||
| dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dh7 | D5 | D6 | D3 | Z | อ | แอล | ฉ | ส | (กิโลกรัม) | ที.อาร์ | |
| (มม.) | (นาโนเมตร ) | (นาที-1) | (นาที-1) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (น.ม.) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2543 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 2493 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
หมายเหตุ
1) T สูงสุด = 2 & ครั้ง;ทีเคเอ็น
2) การโอเวอร์รันภายในการแข่งขัน
3) การวิ่งแข่งรอบนอก
รูกุญแจสู่ DIN 6885.1
การติดตั้งและข้อต่อ
