| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | GEZ63ES GEZ63ES-2RS |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | USD5-USD7 PER PIECE |
| รายละเอียดการบรรจุ: | ม้วนแพ็ค + กล่องกระดาษ |
| เวลาการส่งมอบ: | 2-5 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 100000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ตลับลูกปืนกาบผิวโค้ง | วัสดุ: | แบริ่งเหล็ก GCr15 |
|---|---|---|---|
| บรรจุุภัณฑ์: | ม้วนแพ็ค + กล่องกระดาษ | การรับประกัน: | 6 เดือน |
| การซ่อมบำรุง: | ทุก 3 เดือน | OEM: | ยอมรับ |
| เวลาการส่งมอบ: | 5-7 วัน | ท่าเรือ: | เซี่ยงไฮ้ หนิงโป |
| แสงสูง: | ตลับลูกปืนกาบผิวโค้งทรงกลมแบบปรับได้เอง,ตลับลูกปืนกาบผิวโค้งทรงกลม GEZ ซีรี่ส์,ตลับลูกปืนเพลาทรงกลม GEZ63ES |
||

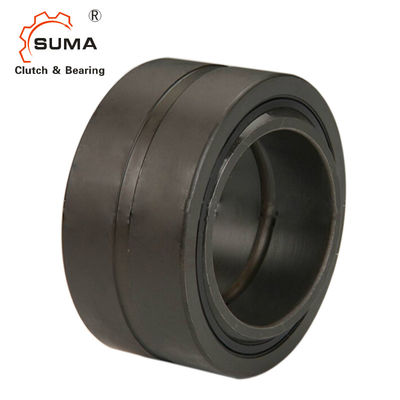

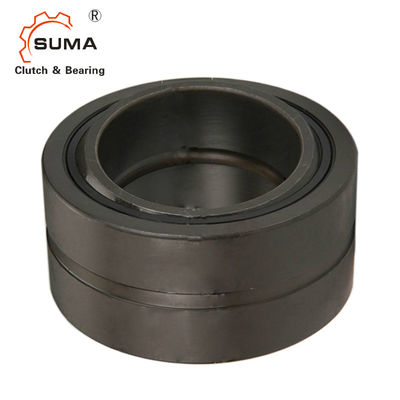

GEZ ซีรี่ส์ตลับลูกปืนกาบผิวโค้งปรับแนวได้เอง GEZ63ES GEZ63ES-2RS
คุณสมบัติของตลับลูกปืนกาบผิวโค้ง
โครงสร้างของตลับลูกปืนกาบผิวโค้งนั้นง่ายกว่าของตลับลูกปืนกลิ้ง ซึ่งส่วนใหญ่ประกอบด้วยวงแหวนในที่มีพื้นผิวทรงกลมด้านนอกและวงแหวนรอบนอกที่มีพื้นผิวทรงกลมด้านใน
ตลับลูกปืนกาบผิวโค้งโดยทั่วไปจะใช้สำหรับการแกว่งที่ความเร็วต่ำ (เช่น การเคลื่อนที่เชิงมุม)เนื่องจากพื้นผิวเลื่อนเป็นทรงกลม จึงสามารถทำการเคลื่อนที่แบบเอียงได้ (เช่น การเคลื่อนที่ในแนวดิ่ง) ภายในช่วงมุมที่กำหนด
ตลับลูกปืนทรงกลมใช้กันอย่างแพร่หลายในกระบอกสูบไฮดรอลิกทางวิศวกรรม เครื่องมือเครื่องตีขึ้นรูป เครื่องจักรทางวิศวกรรม อุปกรณ์อัตโนมัติ โช้คอัพยานยนต์ เครื่องจักรอนุรักษ์น้ำ และอุตสาหกรรมอื่นๆตลับลูกปืนกาบผิวโค้งทรงกลมเป็นตลับลูกปืนแบบเลื่อนทรงกลม และประเภทพื้นฐานประกอบด้วยวงแหวนด้านในและด้านนอกที่มีผิวสัมผัสทรงกลมแบบเลื่อนทรงกลมสามารถรับโหลดในแนวรัศมี โหลดตามแนวแกน หรือโหลดในแนวรัศมีและแนวแกนพร้อมกันได้ ทั้งนี้ขึ้นอยู่กับโครงสร้างและประเภท
ขนาดและความจุ
| ส่วนจำนวน | เส้นผ่านศูนย์กลางรู | เส้นผ่านศูนย์กลางภายนอก | ความกว้างของลูก | ความกว้างของการแข่งขัน | โหลดรัศมีแบบสถิต | โหลดรัศมีแบบไดนามิก | น้ำหนัก | ||
| ไม่มีแมวน้ำ | พร้อมซีล | นิ้ว | นิ้ว | นิ้ว | นิ้ว | ปอนด์ | ปอนด์ | ปอนด์ | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3,156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 11205 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
