รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ทางเดียวแบริ่ง Sprag | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 363Nm | ความเร็วในการหมุน: | 4300RPM |
| หน่วยน้ำหนัก: | 0.095Kg | การรับประกัน: | 1 ปี |
| ขนาด: | 44.45*61.11*16 มม. | OEM: | ยอมรับ |
| MOQ: | 5- | ||
| เน้น: | Sprag แบริ่งทางเดียวคลัตช์,Sprag แบริ่งทางเดียวของ GP Series,แบริ่งทางเดียวคลัตช์คลัตช์ |
||

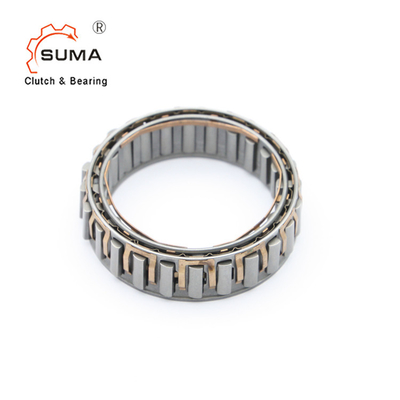

GP Series GP4445A คลัตช์คลัตช์ทางเดียว Sprag
แนะนำสั้น ๆ
GP Series... คือกรงที่มีส่วนสัมผัสวิ่งแบบอิสระในการแข่งโดยวัดหน่วยเป็นนิ้วเป็นหลัก
ขนาดที่เล็กกว่าและแรงบิดในการส่งกำลังสูงนำเสนอโซลูชันทางเทคนิคและประหยัดต้นทุนที่น่าสนใจ
การติดตั้งกรงหลายตัวแบบเคียงข้างกันจะเพิ่มแรงบิด
จำเป็นต้องวางตลับลูกปืนหนึ่งหรือสองตัวไว้ข้าง Freewheel เพื่อให้การแข่งขันรอบนอกสามารถหมุนจากศูนย์กลางไปยังการแข่งขันภายใน
เมื่อทำการแข่งแบบเลื่อนในที่นั่งหรือบนเพลา ข้อมูลจำเพาะดังต่อไปนี้
1) ต้องยึดตามความแข็งผิว 60/62 HRC
2) ความลึกขั้นต่ำของการแบ่งเบาบรรเทา 1 มม. หลังจากการเจียร
3) ตรวจสอบให้แน่ใจว่าการหมุนรอบศูนย์กลางของเผ่าพันธุ์
4) การหล่อลื่นที่เหมาะสมกับการใช้งาน
ขนาดและความจุ
| ขนาด | แรงบิด | โอเวอร์รันความเร็ว [นาที-1] |
Øa + 0,008 - 0,005 |
Øc ± 0.013 |
พื้นที่ Sprag | อีนาที | Ødmin | Øbmax | จำนวนคลิป | จำนวน sprags | น้ำหนัก | |
| ตู่KN1[นาโนเมตร] | นimax2 | นู๋amax2 | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | |||
| GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| GP3175(3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
| GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| GP4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
| GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| GP4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
| GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
| GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| GP7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
| GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
| GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
| GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
| GP12334C* | 4800 | 1500 | 750 | 123.34** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
| GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
หมายเหตุ
1) T สูงสุด = 2 × T KN
» ดูการเลือกหน้า 12 ถึง 19
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
*) หน้าแปลนที่อยู่ตรงกลางกรงด้านในอยู่ตรงข้าม
ด้านข้าง
**) ขยายความคลาดเคลื่อนเป็น ± 0,013 ที่อนุญาต
ตัวอย่างการติดตั้ง
รูปภาพ
