รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แคมคลัช | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 7250Nm | ความเร็วในการหมุน: | 680RPM |
| หน่วยน้ำหนัก: | 0.6KG | การรับประกัน: | 1 ปี |
| ขนาด: | 20*60*20มม. | OEM: | ยอมรับ |
| MOQ: | 5- | ||
| เน้น: | ตลับลูกปืนทางเดียว UHF20,UHF25 ตลับลูกปืนทางเดียวแคมคลัตช์,ตลับลูกปืนคลัตช์ GCr15 ทางเดียว |
||

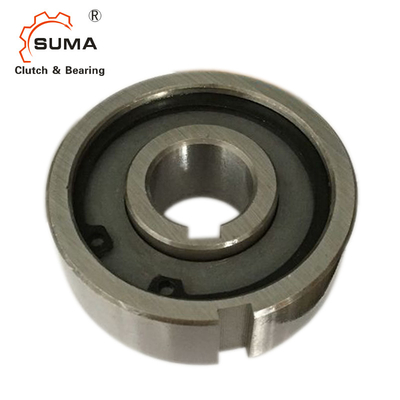

UHF Series UHF20 UHF25 ตลับลูกปืนทางเดียว Cam Clutch
คุณสมบัติ
UHF Series เป็นประเภท sprag แบบไม่มีลูกปืนรองรับแบริ่งรองรับแกนและโหลดในแนวรัศมีการหล่อลื่นและการปิดผนึกต้องจัดเตรียมให้โดยการติดตั้ง
การแข่งขันภายในเป็นกุญแจสู่เพลาการแข่งขันด้านนอกมีความทนทานต่อ n6 เพื่อให้พอดีกับตัวเรือน H7
ขนาดและความจุ
| พิมพ์ | มิติ | รูกุญแจ(ด้านนอก แหวน) |
รูกุญแจ (วงแหวนด้านใน) | ระบุ แรงบิด นม |
น้ำหนัก กิโลกรัม |
||
| d | ดี | บี | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0.115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0.139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0.132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0.167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0.287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0.277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0.285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0.513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0.718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0.823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2.49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
หมายเหตุ
ASNU8-12, ASNU200 รูกุญแจถึง DIN 6885 1,
ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 &ครั้ง;T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
ตัวอย่างการติดตั้ง
รูปภาพ
