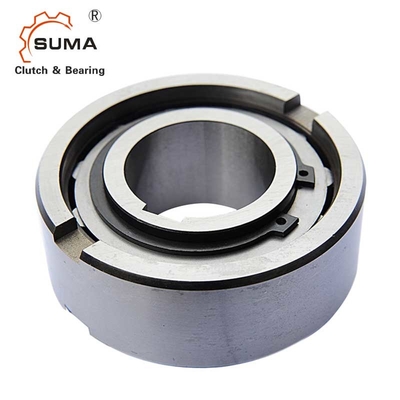

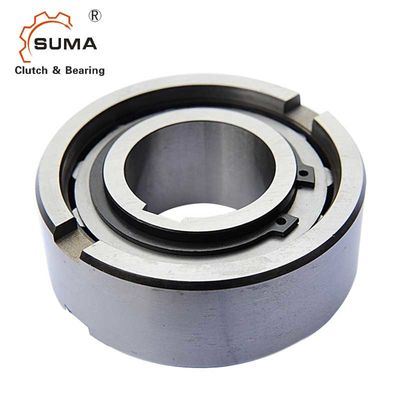

USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว
  • USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว
  • USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว

USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว

สถานที่กำเนิด จีน
ชื่อแบรนด์ SUMA
ได้รับการรับรอง ISO SGS
หมายเลขรุ่น USNU60
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์:
ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว
วัสดุ:
GCr15 แบริ่งเหล็ก
ความจุแรงบิด:
1835Nm
ความเร็วในการหมุน:
600RPM
หน่วยน้ำหนัก:
93กก.
การรับประกัน:
1 ปี
ขนาด:
60*130*46mm
OEM:
ยอมรับ
แสงสูง:

ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว

,

USNU 60 ตลับลูกปืนคลัตช์ลูกกลิ้ง

,

600RPM ตลับลูกปืนคลัตช์ทางเดียว

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD55-USD70PER PIECE
รายละเอียดการบรรจุ
กล่องกระดาษ
เวลาการส่งมอบ
7-15 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T, Western Union, Paypal
สามารถในการผลิต
1,000 ชิ้นต่อเดือน
รายละเอียดสินค้า

     USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว

คุณสมบัติ

freewheels ซีรีส์ USNU ไม่ได้ตั้งศูนย์กลางในตัวเองดังนั้นจึงจำเป็นต้องวางตลับลูกปืนหนึ่งหรือสองตัวไว้ข้าง Freewheel เพื่อให้การแข่งขันรอบนอกสามารถหมุนจากศูนย์กลางไปยังการแข่งขันภายใน

USNU freewheels มีลูกปืนขนาดเดียวกับ 63.. series.

แรงบิดส่งจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจและจากการแข่งขันรอบนอกไปยังเบาะนั่งโดยใช้ตัวดึงด้านหน้าหรือโดยวิธีการติดตั้งแบบสอดแทรก หาก K6 กำหนดพิกัดความเผื่อของเบาะนั่ง

ความคลาดเคลื่อนของเพลาต้องเป็น h6 หรือ j7ความคลาดเคลื่อนของที่นั่งต้องเป็น H7 หรือ F7

เมื่อไม่ใช้ตัวดึงด้านหน้า พิกัดความเผื่อของที่นั่งควรเป็น K6

ก่อนนำไปใช้งาน ล้ออิสระต้องได้รับการหล่อลื่นด้วยสารหล่อลื่นที่เหมาะสมตามคำแนะนำในหน้า 12 การหล่อลื่นด้วยน้ำมันเป็นสิ่งสำคัญเมื่อถึงจำนวนรอบการหมุนที่เป็นกลางสูง

ข้อมูลทางเทคนิค

ขนาดและความจุ

พิมพ์ ขนาด



ทีเคเอ็น1)

ล้นหลาม

ความเร็ว



น้ำหนัก



แรงบิดลาก

USNU

dH7 นิแม็กซ์2) นาแม็กซ์3) Dn6 D5 หลี่ t อี TR
[มม.] [นาโนเมตร] [นาที-1] [นาที-1] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [มม.] [กิโลกรัม] [ซม.]
8 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0.3 0.07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0.6 0.3 0.06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0.8 0.3 0.11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0.8 0.15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0.8 0.19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0.8 0.38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0.54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0.74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0.92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000



หมายเหตุ

ASNU8-12, ASNU200 รูกุญแจถึง DIN 6885 1,

ขนาดอื่นๆ ถึง DIN 6885.3
1) T สูงสุด = 2 &ครั้ง;T KN
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน

ตัวอย่างการติดตั้ง


รูปภาพ


USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว 2

USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว 3USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว 4

USNU Series USNU60 ตลับลูกปืนคลัตช์ลูกกลิ้งทางเดียว 5
