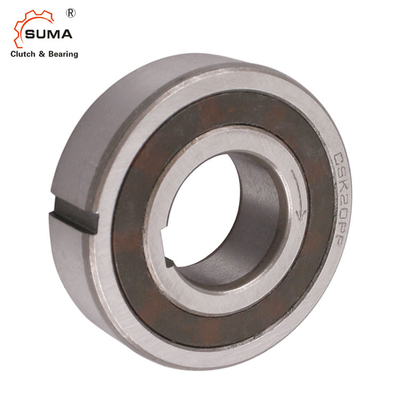

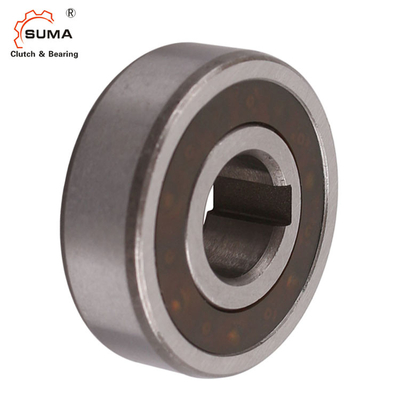

CSK20 CSK20P CSK20PP 20 * 47 * 14 มม. ทางเดียว Kyeway แบริ่ง Backstop Clutch
ลูกปืนทางเดียว CSK20 พร้อมคลัตช์แบ็คสต็อปฟรีวีล sprag นี้ทำจากเหล็กโครเมียม ปิดผนึกสองชั้น และมีกรงเหล็กเส้นผ่านศูนย์กลางภายใน 20 มม. เส้นผ่านศูนย์กลางภายนอก 47 มม. และความลึก 14 มม.
ตลับลูกปืนเม็ดกลมแถวเดียวนี้เหมาะสำหรับงานที่รองรับแรงในแนวรัศมีการแข่งขันทั้งภายในและภายนอกของตลับลูกปืนนี้ทำจากเหล็กโครเมียมเพื่อความทนทานและทนต่อการเสียรูปภายใต้ภาระหนัก
มีช่องว่างภายในแนวรัศมีปกติสำหรับการใช้งานที่ไม่เกี่ยวข้องกับการขยายตัวทางความร้อนหรือความแม่นยำผิดปรกติซีลยางทั้งสองด้านของลูกปืนช่วยป้องกันไม่ให้สารหล่อลื่นเข้าและสิ่งปนเปื้อนออกกรงเหล็กจะเว้นระยะห่างระหว่างลูกกลิ้งเพื่อลดการเสียดสี การสั่นสะท้าน และเสียงรบกวนแบริ่งนี้มีลูกปืนคลัตช์ sprag ที่หมุนในทิศทางเดียวเพื่อให้ฟังก์ชัน backstop สำหรับการใช้งานที่ต้องการการหยุดการหมุนโดยไม่ต้องย้อนกลับ
แบริ่งลูกกลิ้งใช้องค์ประกอบการกลิ้งเพื่อรักษาระยะห่างระหว่างชิ้นส่วนที่เคลื่อนที่เพื่อลดแรงเสียดทานในการหมุนและรองรับแรงในแนวรัศมีและแนวแกนองค์ประกอบเหล่านี้สามารถเป็นประเภทใดประเภทหนึ่งต่อไปนี้: บอล ทรงกระบอก ทรงกลม ลำกล้องปืน เข็ม สปินเดิล หรือเทเปอร์ตลับลูกปืนเม็ดกลมทั้งหมดเปิด หุ้มฉนวน หรือปิดผนึกตลับลูกปืนที่ปิดสนิทจะหล่อลื่นด้วยน้ำมันหรือจาระบีในโรงงานตลับลูกปืน ในขณะที่ตลับลูกปืนแบบเปิดและแบบมีฉนวนหุ้มมีไว้เพื่อหล่อลื่นในสถานที่ โดยมีการหล่อลื่นซ้ำเป็นระยะตามการใช้งานชิลด์ปกป้องส่วนการทำงานของตลับลูกปืนจากเศษวัสดุจากสิ่งแวดล้อมที่อาจเข้ามาและอาจทำให้ความเร็วของตลับลูกปืนและอายุการใช้งานลดลงตลับลูกปืนกลิ้งถูกนำมาใช้ในการใช้งานที่หลากหลายตั้งแต่เครื่องจักรกลการเกษตรไปจนถึงอุปกรณ์ลำเลียง หุ่นยนต์ อุปกรณ์ทันตกรรม ลิฟต์ โรงกลิ้ง เพลาหางเสือเรือ และเครื่องบดแบบรวม เป็นต้น
ขนาดและความจุ
พิมพ์ | ขนาด | ชุดแบริ่ง | แบริ่งโหลด | น้ำหนัก | แรงบิดลาก | |||||||
พลวัต | คงที่ | |||||||||||
CSK..P | d | ทีเคเอ็น1) | nmax | ดี | หลี่ | ข | t | ค | C0 | TR | ||
[มม.] | [นาโนเมตร] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลนิวตัน] | [กิโลนิวตัน] | [กิโลกรัม] | [ซม.] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
