รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แบริ่งคลัตช์ทางเดียว FP 422M FP 422Z | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความจุแรงบิด: | 60Nm | ความเร็วในการหมุน: | 10100 รอบต่อนาที |
| หน่วยน้ำหนัก: | 0.07KG | การรับประกัน: | 1 ปี |
| ขนาด: | 10*26*27mm | OEM: | ยอมรับ |
| MOQ: | 5- | ||
| เน้น: | Sprag คลัตช์ทางเดียว,คลัตช์ Freewheel ทางเดียว,FP Sprag ลูกปืนคลัตช์ |
||

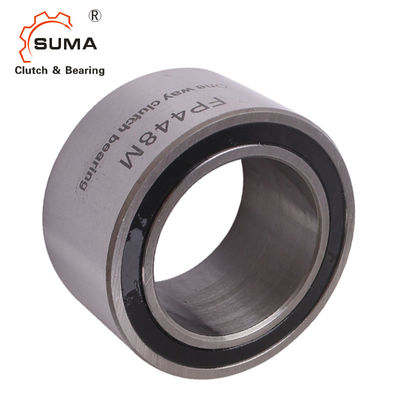

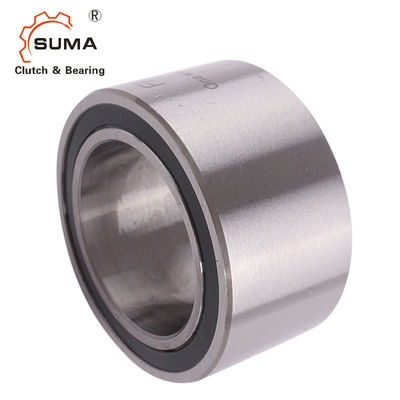

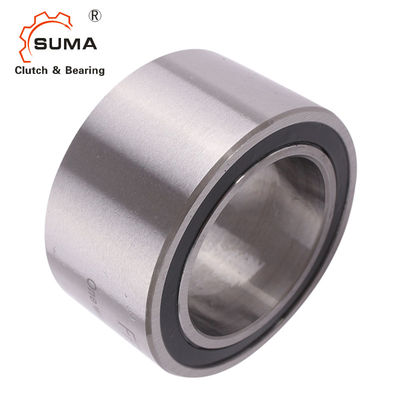

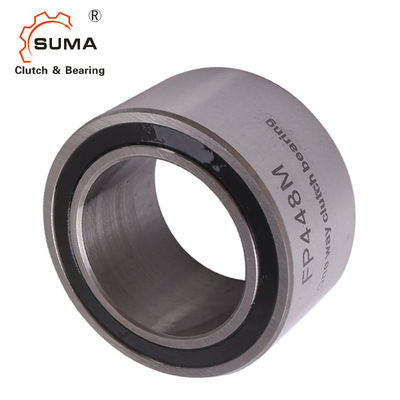

FP Complete Freewheel Sprag คลัตช์ One Way
คุณสมบัติ
ความกว้าง:27 มม.
อุณหภูมิในการทำงาน:สูงสุด140 องศาเซลเซียส
อุณหภูมิที่สูงขึ้นตามคำขอ
การหล่อลื่น
น้ำมันหล่อลื่นหรือจารบี
มาพร้อมกับการป้องกันการกัดกร่อน
ปฏิบัติการเติมไขมันตามคำขอ
การติดตั้ง
ความคลาดเคลื่อนในการติดตั้ง
เพลา h5;ดุม H6
ชิ้นส่วนผสมพันธุ์
ไม่จำเป็นต้องชุบแข็งและเจียรชิ้นส่วนผสมพันธุ์ทำความสะอาดอย่างทั่วถึง (ปราศจากไขมัน) ชิ้นส่วนที่ผสมพันธุ์ในบริเวณใกล้กับคลัตช์อิสระและวงแหวนของคลัตช์อิสระก่อนทำการกด
การแบก
คลัตช์อิสระประกอบด้วยลูกปืนและลูกกลิ้งไม่จำเป็นต้องรองรับแบริ่งภายนอกเพิ่มเติม
กดพอดีความดัน
ต้องไม่ใช้แรงกดที่พอดีกับลูกบอลติดตั้ง/ถอดผ่านวงแหวนด้านในเท่านั้น
ทิศทางการหนีบ
ลูกศรบนวงแหวนด้านในจะกำหนดทิศทางการหนีบของวงแหวนด้านใน
ส่วนประกอบ
| คลัตช์อิสระ | |
| แทรกองค์ประกอบ* | FE 400 M (สปริงคดเคี้ยว) |
|
FE 400 Z (สปริงตึง) |
|
| + ร่องน้ำ | เหล็กแบริ่ง ชุบแข็งและกราวด์ |
| วงแหวนด้านใน | กดพอดี |
|
วงแหวนรอบนอก |
กดพอดี |
| + ลูกปืน | แบบบูรณาการ |
|
+ แบริ่งลูกกลิ้ง |
แบบบูรณาการ |
| + การหล่อลื่น | - |
สามารถใช้ได้กับองค์ประกอบแทรกคลัตช์อิสระทั้งตัว
FE 400 M (สปริงคดเคี้ยว) หรือ FE 400 Z (สปริงปรับความตึง)
ข้อมูลทางเทคนิค
| สิ่งของ | FP 422M FP 422Z |
| วัสดุ | ST14 |
| เบื่อเส้นผ่านศูนย์กลาง | 10 มม. |
| เส้นผ่านศูนย์กลางภายนอก | 26 มม. |
| ความกว้าง (B) | 27 มม. |
| ความจุแรงบิด | 60Nm |
| การจำกัดความเร็วเกิน (การแข่งขันภายใน) | 10100 รอบ/นาที |
| น้ำหนัก | 0.07 กก. |
| บรรจุุภัณฑ์ | กล่องกระดาษหรือตามความต้องการของคุณ |
ขนาดและความจุ
ตำนานการวาดภาพ:
d = เส้นผ่านศูนย์กลางภายใน D = เส้นผ่านศูนย์กลางภายนอก W = ความกว้าง T = แรงบิด n = ความเร็วในการหมุน C = ความจุโหลด
| การกำหนด | d | ดี | W | ตู่ชื่อ | นmax | คราชวงศ์ | คสถานะ | น้ำหนัก | หมายเลขสินค้า |
| [มม.] | [มม.] | [มม.] | [นาโนเมตร] | [รอบต่อนาที] | [N] | [N] | [กิโลกรัม] | ||
| FP 422 M | 10 | 26 | 27 | 60 | 10,100 | 6,013 | 4,380 | 0.07 | 300655 |
| FP 422 Z | 10 | 26 | 27 | 53 | 10,100 | 6,013 | 4,380 | 0.07 | 300656 |
| FP 427 M | 15 | 31 | 27 | 94 | 7,400 | 7,679 | 6,397 | 0.08 | 300663 |
| FP 427 Z | 15 | 31 | 27 | 84 | 7,400 | 7,679 | 6,397 | 0.08 | 300664 |
| FP 432 M | 20 | 36 | 27 | 133 | 5,900 | 8,104 | 7,241 | 0.10 | 300669 |
| FP 432 Z | 20 | 36 | 27 | 121 | 5,900 | 8,104 | 7,241 | 0.10 | 300670 |
| FP 437 M | 25 | 41 | 27 | 176 | 4,800 | 9,201 | 8,142 | 0.12 | 300673 |
| FP 437 Z | 25 | 41 | 27 | 160 | 4,800 | 9,201 | 8,142 | 0.12 | 300674 |
| FP 442 M | 30 | 46 | 27 | 223 | 4,200 | 10,247 | 10,708 | 0.14 | 300679 |
| FP 442 Z | 30 | 46 | 27 | 208 | 4,200 | 10,247 | 10,708 | 0.14 | 300680 |
| FP 448 M | 35 | 53 | 27 | 286 | 4,300 | 11,642 | 13,440 | 0.19 | 306522 |
| FP 448 Z | 35 | 53 | 27 | 262 | 4,300 | 11,642 | 13,440 | 0.19 | 306523 |
| FP 453 M | 40 | 58 | 27 | 343 | 3,400 | 11,417 | 13,577 | 0.21 | 300683 |
| FP 453 Z | 40 | 58 | 27 | 314 | 3,400 | 11,417 | 13,577 | 0.21 | 300684 |
| FP 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
| FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
| FP 473 M | 60 | 78 | 27 | 588 | 2,500 | 14,128 | 19,896 | 0.3 | 300691 |
| FP 473 Z | 60 | 78 | 27 | 543 | 2,500 | 14,128 | 19,896 | 0.3 | 300693 |
แรงบิดที่ระบุขึ้นอยู่กับความแข็งเพียงพอของชิ้นส่วนที่ผสมพันธุ์.
ความเร็วในการหมุน n = ความเร็วโดยธรรมชาติขององค์ประกอบแทรก
