| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SUMA |
| ได้รับการรับรอง: | ISO SGS |
| หมายเลขรุ่น: | NF20 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD10-USD15 PER PIECE |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | แบริ่งคลัตช์ทางเดียว NF20 | วัสดุ: | GCr15 แบริ่งเหล็ก |
|---|---|---|---|
| ความเร็วในการหมุน: | 3600 รอบต่อนาที | หน่วยน้ำหนัก: | 0.6KG |
| การรับประกัน: | 1 ปี | ขนาด: | 20*62*36mm |
| ความจุแรงบิด: | 188Nm | OEM: | ยอมรับ |
| แสงสูง: | NF One Way Sprag,3600RPM One Way Sprag,คลัตช์ Sprag ทางเดียว Freewheel |
||

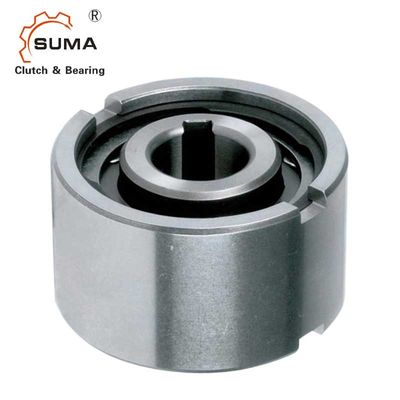

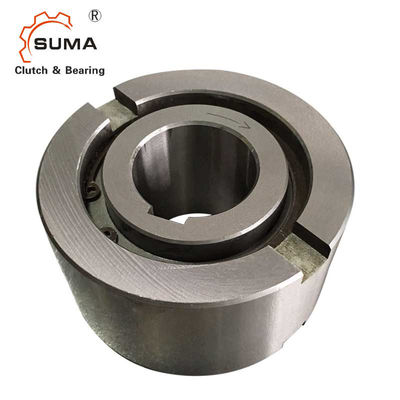

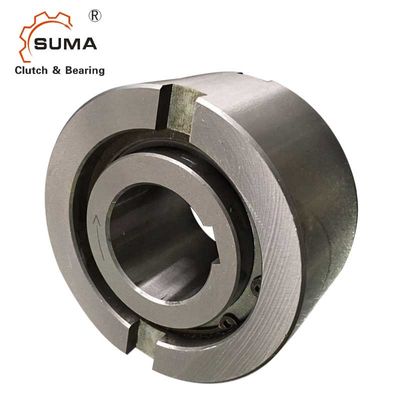

NF 3600RPM Freewheel 36MM Sprag ทางเดียวสำหรับสายพานลำเลียง
คุณสมบัติ
Type NF เป็นแบบลูกกลิ้งแบบไม่มีแบริ่งรองรับต้องใช้แบริ่งเพื่อรองรับแกน
และแรงรัศมีการติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วย
การหล่อลื่นมาตรฐานคือน้ำมันเส้นผ่านศูนย์กลางภายนอกที่กำหนดคือขนาดลูกปืนมาตรฐานการจัดเรียงโดยทั่วไปคือการติดตั้งประเภทนี้ควบคู่ไปกับตลับลูกปืนที่มีความคลาดเคลื่อนของตัวเรือนเหมือนกัน ดังแสดงในหน้าต่อไปนี้การแข่งขันภายในเป็นกุญแจสู่เพลาการแข่งขันรอบนอกมีค่าความคลาดเคลื่อน n6 ที่เป็นบวกเพื่อให้พอดีกับการกดในตัวเรือน H7รอยบากด้านข้างเพิ่มเติมสำหรับการส่งแรงบิดที่เป็นบวก
หากความทนทานของตัวเรือนเท่ากับ K6 ไม่จำเป็นต้องใช้รอยบาก แต่ตัวเรือนต้องแข็งแรงพอที่จะไม่ขยายหลังการประกอบ
ขนาดและความจุ
| พิมพ์ | ขนาด | โอเวอร์รันความเร็ว | น้ำหนัก | ||||||||
| NF | dH7 | ตู่KN1) | นimax2) | นamax3) | ดีn6 | ดี5 | ดี6 | หลี่ | t | ขH11 |
|
| [มม.] | [นาโนเมตร] | [นาที-1] | [นาที-1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | ค.ศ. 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
หมายเหตุ
1) T สูงสุด = 2 × T KN
» ดูการเลือกหน้า 10 ถึง 13
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
การติดตั้งและข้อต่อ
