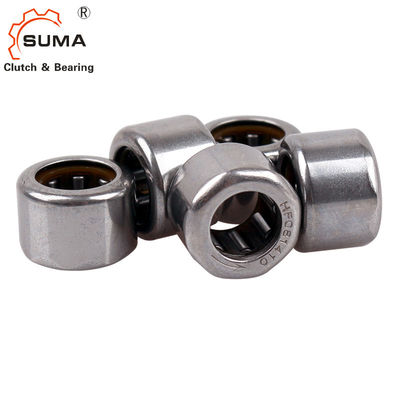

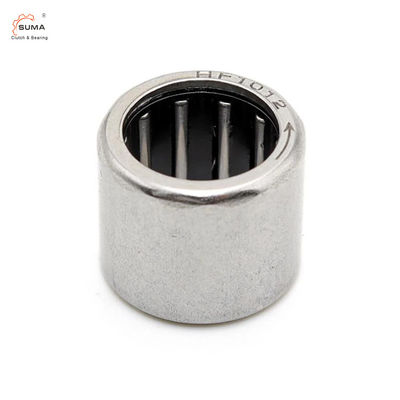

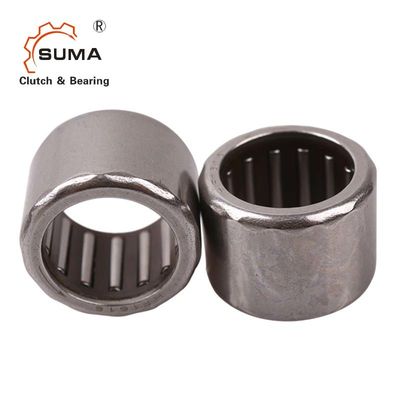

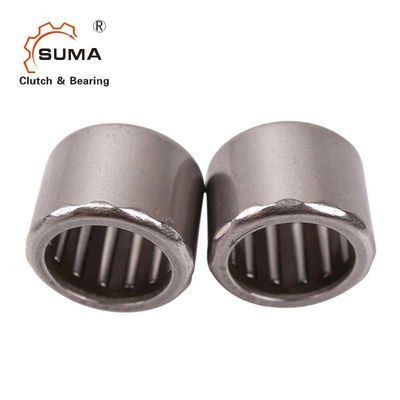

HF3020 HF3520 ตลับลูกปืนเข็มทางเดียวแบบดึงคัพ
ข้อมูลทางเทคนิค
แบริ่งลูกกลิ้งเข็มแบบเปลือกเดียว HF3020 HF3020 แบริ่งลูกกลิ้งเข็มแบบเชลล์นี้เป็นขนาดที่นิยมใช้ในการใช้งานจำนวนมากที่ใช้ขนาด 30 มม. x 37 มม. x 20 มม.
ช่วงเจาะด้านใน | 3-35mm |
ระยะเจาะด้านนอก | 6.5-42mm |
ช่วงความสูง | 6-20mm |
ช่วงแรงบิด | 0.2-121Nm |
บรรจุุภัณฑ์ | ม้วนแพ็ค + กล่องกระดาษ |
ขนาดและความจุ
เส้นผ่านศูนย์กลางเพลา | การกำหนดแบริ่ง | มวลประมาณ | ขนาด | แรงบิดที่อนุญาต | จำกัดความเร็ว |
วาดที่เหมาะสม ตลับลูกปืน |
||||
เส้นผ่านศูนย์กลางของเพลา | เส้นผ่านศูนย์กลางภายนอก | ความหนา | เพลาหมุน Min-1 | วงแหวนรอบนอกที่หมุนได้ Min-1 | ||||||
มม | สปริงพลาสติก | สปริงเหล็ก | g | มม | นม | rpm | rpm | |||
3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | HK0306TN | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | HK0408TN | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | HK0608 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | HK081410 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | HK081610 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 | |
HF101612 | 4.8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
