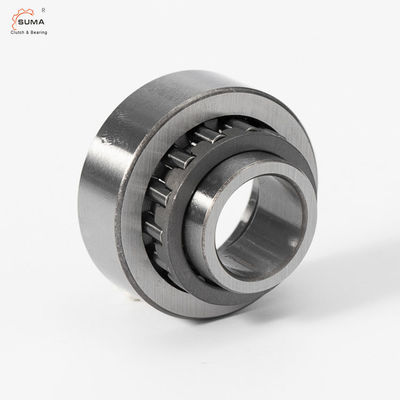

STO30 STO35 STO40 รองรับตลับลูกปืนเม็ดกลมพร้อมวงแหวนด้านใน
คุณสมบัติของลูกกลิ้งรองรับ STO
STO ซีรี่ส์ ลูกกลิ้งรองรับ ไม่มีวงแหวนหน้าแปลน พร้อมวงแหวนด้านใน
RSTO ซีรีส์รองรับลูกกลิ้ง โดยไม่มีวงแหวนหน้าแปลน มีวงแหวนด้านใน
ประเภท STO มีวงแหวนด้านใน และวงแหวนด้านในและด้านนอกและชุดประกอบกรงลูกกลิ้งเข็มที่เข้าชุดกันสามารถติดตั้งแยกกันได้
ลูกกลิ้งรองรับประเภท RSTO ไม่มีวงแหวนด้านใน และลูกกลิ้งรองรับสามารถวิ่งได้โดยตรงบนเพลาที่ชุบแข็งเป็นรางน้ำ
เนื่องจากลูกกลิ้งรองรับประเภท RSTO และ STO ไม่มีซี่โครงและวงแหวนยึดที่หน้าตัด จึงต้องมีการชี้นำในแนวแกนระหว่างการติดตั้ง และพื้นผิวนำทางต้องมีการตัดเฉือนที่แม่นยำเป็นอย่างน้อย
ขนาดและความจุof ลูกกลิ้งติดตามประเภทแอก
ขนาด | มวล | การกำหนด | ||||||||||||||
ดี | d | ค | บี | ดี1 | F | อี | r | r1,2 | ค | ค0 | ปู | คุณพ่อ | F0r | |||
มม | กิโลกรัม | กิโลนิวตัน | กิโลนิวตัน | กิโลนิวตัน | รอบ/นาที | |||||||||||
19 | 6 | 9,8 | 10 | – | 10 | 13 | 0.3 | 0.3 | 0.017 | STO 6 TN | 3,74 | 4,5 | 0.5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | – | 0.3 | 0.3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | – | 12 | 15 | 0.3 | 0.3 | 0.026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | – | 0.3 | 0.3 | 0.034 | NA 22/8.2RS | 4,68 | 4,55 | 0.54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | – | 14 | 20 | 0.3 | 0.3 | 0,049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13.8 | 14 | 20 | 14 | – | 0,6 | 0.3 | 0.06 | NA2200.2RS | 6,6 | 7,5 | 0.88 | 12 | 17.3 | 6300 | |
32 | 12 | 11,8 | 12 | – | 16 | 22 | 0.3 | 0.3 | 0,057 | STO 12 | 8,8 | 9,8 | 1,18 | 8.3 | 12 | 5600 |
12 | 13.8 | 14 | 22 | 16 | – | 0,6 | 0.3 | 0.067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11.6 | 16.6 | 6000 | |
35 | 15 | 11,8 | 12 | – | 20 | 26 | 0.3 | 0.3 | 0,063 | STO 15 | 9,13 | 10.6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13.8 | 14 | 26 | 20 | – | 0,6 | 0.3 | 0.075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13.7 | 5000 | |
40 | 17 | 15,8 | 16 | – | 22 | 29 | 0.3 | 0.3 | 0.11 | STO 17 | 14.2 | 17.6 | 2,08 | 12 | 17.3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | – | 1 | 0.3 | 0.11 | NA2203.2RS | 9,52 | 13.2 | 1.6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | – | 25 | 32 | 0.3 | 0.3 | 0.15 | STO 20 | 16,1 | 21.2 | 2.5 | 18.6 | 26.5 | 4000 |
20 | 17.8 | 18 | 33 | 25 | – | 1 | 0.3 | 0.18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17.6 | 25.5 | 4000 | |
52 | 25 | 15,8 | 16 | – | 30 | 37 | 0.3 | 0.3 | 0.18 | STO 25 | 16.5 | 22.8 | 2,7 | 18 | 26 | 3400 |
25 | 17.8 | 18 | 38 | 30 | – | 1 | 0.3 | 0.21 | NA2205.2RS | 16.8 | 20 | 2,4 | 17.3 | 24.5 | 3400 | |
62 | 30 | 19,8 | 20 | – | 38 | 46 | 0,6 | 0,6 | 0.31 | STO 30 | 22,9 | 34,5 | 4,25 | 23.6 | 33.5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | – | 1 | 0.3 | 0.32 | NA2206.2RS | 17.9 | 25.5 | 3,05 | 28.5 | 40.5 | 2600 | |
72 | 35 | 19,8 | 20 | – | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25.5 | 40.5 | 5 | 36 | 51 | 2200 |
35 | 22.7 | 23 | 50 | 42 | – | 1,1 | 0,6 | 0.51 | NA2207.2RS | 22.4 | 35.5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | – | 50 | 58 | 1 | 1 | 0.53 | STO 40 | 23.8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22.7 | 23 | 57 | 48 | – | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27.5 | 40.5 | 5 | 35.5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | – | 55 | 63 | 1 | 1 | 0.58 | STO 45 | 25.1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | – | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22.7 | 23 | 68 | – | – | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
บรรจุุภัณฑ์of ลูกกลิ้งรองรับ
