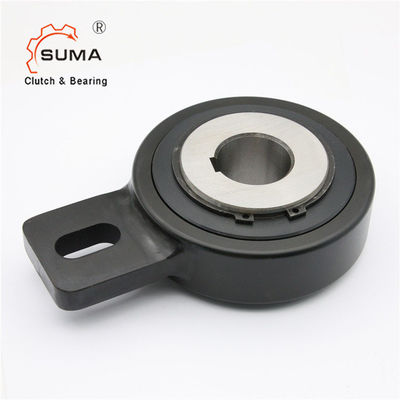

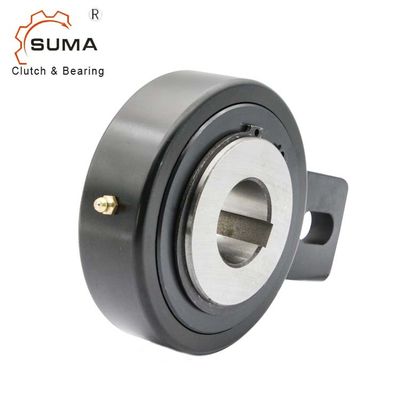

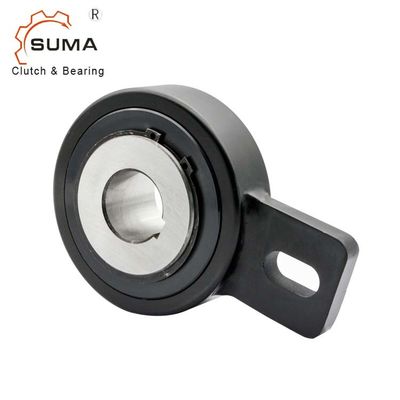

GVG Series Sprag Type One Way คลัตช์ Freewheel Backstop GVG50 GVG60 GVG70
คุณสมบัติ
พนักพิงฟรีวีลซีรีส์ GVG มีกรง sprags ซึ่งจัดกึ่งกลางระหว่างการแข่งขันภายในและการแข่งขันภายนอกโดยใช้พุ่มไม้
แรงบิดส่งผ่านจากเพลาไปยังการแข่งขันภายในโดยใช้กุญแจ
พิกัดความเผื่อของเพลาต้องเป็น h6
เมื่อใช้แบ็คสต็อปล้ออิสระเป็นอุปกรณ์ไม่คืน คานที่ยึดกับการแข่งขันด้านนอกจะต้องประกบอยู่ระหว่างสองวงเล็บมิฉะนั้นจะต้องใส่หมุด ในรูกลม
เมื่อแบ็คสต็อปล้ออิสระล็อคเข้ากับเฟรมของเครื่องจักร จะหยุดการหมุนอิสระของล้อ พุ่มไม้ คันโยกต้องได้รับการกวาดล้างจำนวนหนึ่งเพื่อให้สามารถเคลื่อนที่ตามแนวแกนได้
freewheel backstop ถูกใส่จารบีแล้ว
ขนาดและความจุ
แบบอย่าง |
dH7 มม |
ดี มม |
หลี่ มม |
B1 มม |
หลี่1 มม |
ข2 มม |
ฉัน2 มม |
ฉัน3 มม |
ฉัน4 มม |
น้ำหนัก กิโลกรัม |
ความเร็วสูงสุด |
แรงบิด นม |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
ไคย์ DIN 6885
2) ความเร็วสูงสุดที่อนุญาต
