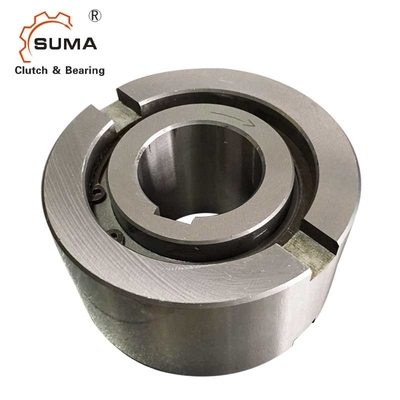

AE35 35 * 100 * 48 มม. ตลับลูกปืนคลัตช์ Freewheel ทางเดียว
คุณสมบัติ
ชื่อ: | ตลับลูกปืนคลัตช์ทางเดียวแบบลูกกลิ้ง |
นางแบบนัมเบ | AE35(35mmx100mmx48mm) |
มิติ: | 35mmx100mmx48mm |
วัสดุ: | เหล็กโครเมียม / GCr15 |
โล่: | ชนิดเปิด / ชิลด์ |
การบรรจุ: | บรรจุภัณฑ์ส่วนบุคคล/ บรรจุภัณฑ์อุตสาหกรรม |
ยี่ห้อ: | สุมา |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/C;เวสต์ยูเนียน, Paypal |
ตลาด: | ยุโรป 70%;เอเชีย 20%;ตลาดอื่นๆ 10% |
ต้นทาง: | มณฑลเจียงซู |
คำอธิบาย: |
Type AE เป็นแบบลูกกลิ้งแบบไม่มีแบริ่งรองรับแบริ่งจะต้องรองรับ โหลดตามแนวแกนและแนวรัศมีการติดตั้งต้องจัดให้มีการหล่อลื่นและการปิดผนึกด้วย |
คุณสมบัติทางกล | เส้นผ่านศูนย์กลางภายนอกที่กำหนดคือขนาดลูกปืนมาตรฐาน การแข่งขันภายในถูกใส่กุญแจไปที่เพลาการแข่งขันรอบนอกมีพิกัดความเผื่อ h6 และควรติดตั้งในตัวเรือนที่มีพิกัดความเผื่อ K7รอยบากด้านข้างเพิ่มเติมสำหรับการส่งแรงบิดที่เป็นบวกหากความทนทานของตัวเรือนอยู่ที่ R6 ไม่จำเป็นต้องใช้รอยบาก แต่ตัวเรือนต้องแข็งแรงพอที่จะไม่ขยายหลังการประกอบการออกแบบนี้สามารถยอมรับการเยื้องแนวแกนของการแข่งขันภายในและภายนอกที่ ± S/2 |
เขตข้อมูลการสมัคร: | รถยนต์;รถจักรยานยนต์ เครื่องจักรสิ่งทอเครื่องจักรการพิมพ์ เครื่องใช้ในบ้าน;อุปกรณ์ก่อสร้าง;เครื่องจักรกลการเกษตรเครื่องจักรพลาสติกลดความเร็ว;ลูกกลิ้งไฟฟ้า อุปกรณ์ทางการแพทย์ อุปกรณ์ออกกำลังกายเครื่องจักรอาหาร |
ข้อมูลทางเทคนิค
ขนาดและความจุ
พิมพ์ | ขนาด | โอเวอร์รันความเร็ว | น้ำหนัก | แรงบิดลาก | |||||||||||
AE
|
dH7 (มม.) |
ตู่KN1 (นาโนเมตร) |
นู๋imax2) (นาที-1) |
นู๋amax3) (นาที-1) |
ดีh6 (มม.) |
ดี5 (มม.) |
ดี6 (มม.) |
หลี่ (มม.) |
ส (มม.) |
ฉ (มม.) |
อี (มม.) |
ข (มม.) |
t (มม.) |
(กิโลกรัม) |
ตู่R
(ซม.) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 น | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
การติดตั้งและข้อต่อ
