แบริ่งคลัตช์ทางเดียว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | DC2222g |

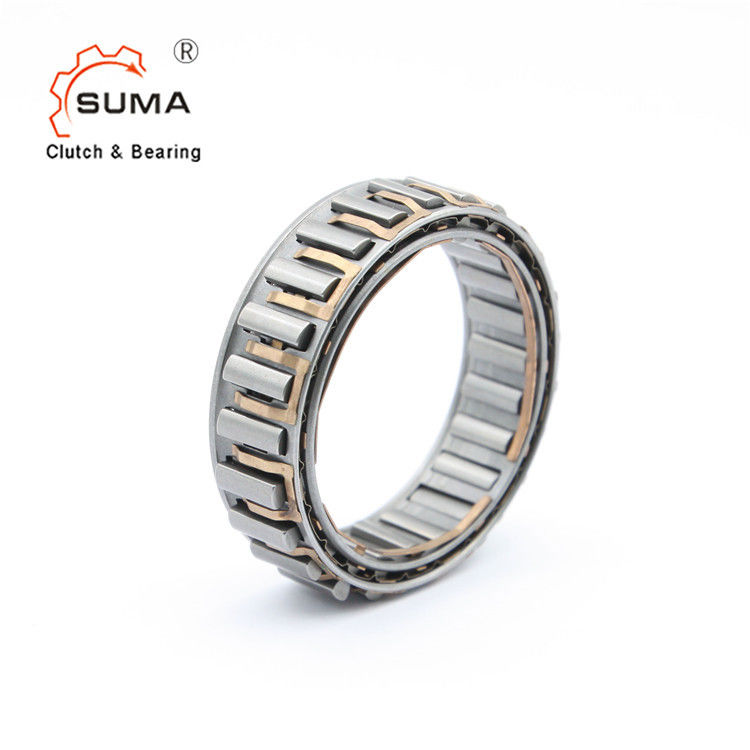

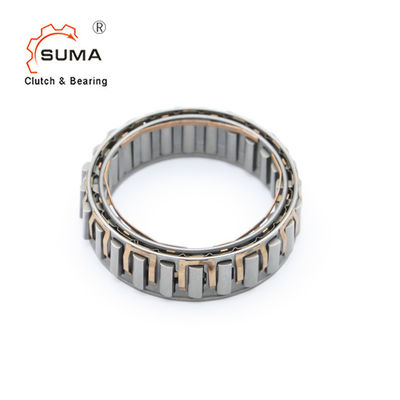

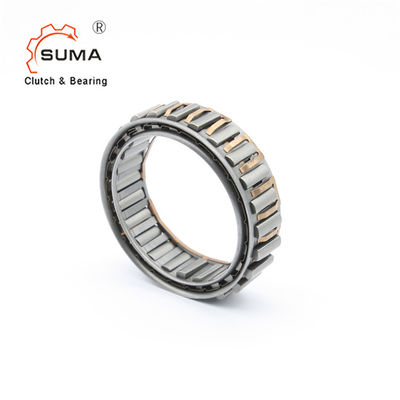

DC2222G ตลับลูกปืนทางเดียว Sprag Freewheel คลัตช์ Backstop
แนะนำสั้น ๆ
Type DC เป็นกรงฟรีวีลประเภท sprag ที่ไม่มีการแข่งขันภายในหรือภายนอก
รุ่น DC-N รับน้ำมันหล่อลื่นทุกประเภทที่ใช้ในอุปกรณ์ส่งกำลังในปัจจุบัน
อีกทางหนึ่ง สามารถทำการแข่งขันได้ในกรณีที่เพลาหรือตัวเรือนเหล็กชุบแข็งตามข้อกำหนดด้านล่าง
ความแข็งผิวของชิ้นส่วนสำเร็จรูปควรเป็น HRC 60 ถึง 62 สำหรับความลึกขั้นต่ำ 0.6 มม.
ความแข็งแกนเป็น HRC35 ถึง 45 ความหยาบผิวไม่เกิน 22CLA
เรียวสูงสุดระหว่างเผ่าพันธุ์: 0.007 มม. สำหรับความกว้าง 25 มม.
ขนาดและความจุ
|
ขนาด
|
ทีเคเอ็น1) |
โอเวอร์รันความเร็ว |
พื้นที่ Sprag
|
ไม่. ของคลิป
|
เลขที่ ของ sprags |
น้ำหนัก | ||||||
| นิแม็กซ์2) | นาแม็กซ์3) | Øa+0.008 -0.005 |
Øc± 0.013 | เอมิ | Ødmin | Øbmax | ||||||
| [นาโนเมตร] | [นาที-1] | [นาที -1] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [มม.] | [กิโลกรัม] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A(4C)-ไม่มี | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-ไม่มี | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-ไม่มี | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
หมายเหตุ
1) T สูงสุด = 2 × T KN
» ดูการเลือกหน้า 12 ถึง 19
2) การบุกรุกการแข่งขันภายใน
3) การแข่งขันนอกเหนือการแข่งขัน
*) หน้าแปลนที่อยู่ตรงกลางกรงด้านในอยู่ตรงข้าม
ด้านข้าง
**) ขยายความคลาดเคลื่อนเป็น ± 0,013 ที่อนุญาต
ตัวอย่างการติดตั้ง
รูปภาพ
