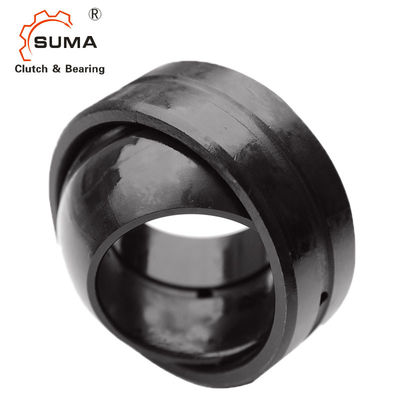

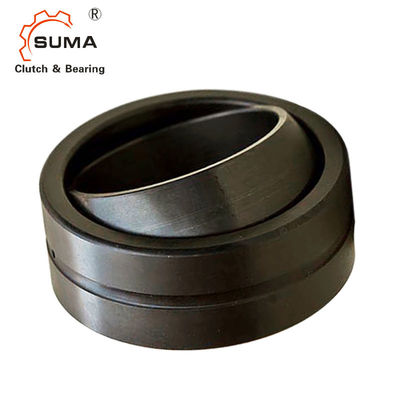

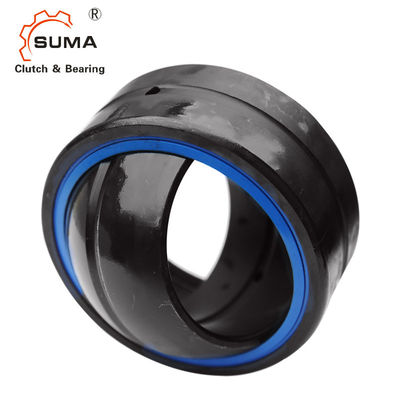

GE40DO GE40DO 2RS ตลับลูกปืนกาบผิวโค้งเรเดียล / เหล็กกล้า
คุณสมบัติ
1, วัสดุ: วงแหวนด้านในและด้านนอกเป็นเหล็กแบริ่ง (GCr15)
2, การรักษาความร้อน: วงแหวนด้านในและด้านนอกดับและฟอสเฟต
3 โครงสร้าง: ติดวงแหวนปิดผนึกทั้งสองด้านมีร่องน้ำมันและรูน้ำมันในวงแหวนด้านในและด้านนอก วงแหวนรอบนอกมีช่องตามแนวแกน
ขนาดและความจุ
มิติ ตาราง· ขนาดในหน่วย mm | ||||||||||
เพลา เส้นผ่านศูนย์กลาง
d |
การกำหนด |
มวล
กิโลกรัม |
ขนาด | |||||||
d | ดี | บี | ค | dK |
α องศา |
|||||
ไม่มีแมวน้ำ | มีแมวน้ำ | |||||||||
6 | GE 6 ทำ1) | – | 0,004 | 6–0,008 | 14–0,008 | 6–0,12 | 4–0,24 | 102) | 13 | |
8 | GE 8 ทำ1) | – | 0,007 | 8–0,008 | 16–0,008 | 8–0,12 | 5–0,24 | 132) | 15 | |
10 | GE 10 ดีอู๋1) | – | 0.012 | 10–0,008 | 19–0,009 | 9–0,12 | 6–0,24 | 162) | 12 | |
12 | GE 12 ดีอู๋1) | – | 0.017 | 12–0,008 | 22–0,009 | 10–0,12 | 7–0,24 | 182) | 11 | |
15 | GE 15 ทำ | – | 0.027 | 15–0,008 | 26–0,009 | 12–0,12 | 9–0,24 | 222) | 8 | |
16 | GE 16 ดีอู๋4) | – | 0,044 | 16–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
17 | GE 17 ทำ | GE 17 DO-2RS | 0,041 | 17–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
20 | GE 20 ทำ | GE 20 DO-2RS | 0.065 | 20–0,01 | 35–0,011 | 16–0,12 | 12–0,24 | 292) | 9 | |
25 | GE 25 ทำ | GE 25 DO-2RS | 0.12 | 25–0,01 | 42–0,011 | 20–0,12 | 16–0,24 | 35.5 | 7 | |
30 | GE 30 ทำ | GE 30 DO-2RS | 0.15 | 30–0,01 | 47–0,011 | 22–0,12 | 18–0,24 | 40,7 | 6 | |
35 | GE 35 ทำ | GE 35 DO-2RS | 0.23 | 35–0,012 | 55–0,013 | 25–0,12 | 20–0,3 | 47 | 6 | |
40 | GE 40 ทำ | GE 40 DO-2RS | 0.32 | 40–0,012 | 62–0,013 | 28–0,12 | 22–0,3 | 53 | 7 | |
45 | GE 45 ทำ | GE 45 DO-2RS | 0,41 | 45–0,012 | 68–0,013 | 32–0,12 | 25–0,3 | 60 | 7 | |
50 | GE 50 ทำ | GE 50 DO-2RS | 0.53 | 50–0,012 | 75–0,013 | 35–0,12 | 28–0,3 | 66 | 6 | |
60 | GE 60 ทำ | GE 60 DO-2RS | 1 | 60–0,015 | 90–0,015 | 44–0,15 | 36–0,4 | 80 | 6 | |
70 | GE 70 ทำ | GE 70 DO-2RS | 1,5 | 70–0,015 | 105–0,015 | 49–0,15 | 40–0,4 | 92 | 6 | |
80 | GE 80 ทำ | GE 80 DO-2RS | 2,2 | 80–0,015 | 120–0,015 | 55–0,15 | 45–0,4 | 105 | 6 | |
90 | GE 90 ทำ | GE 90 DO-2RS | 2,7 | 90–0,02 | 130–0,018 | 60–0,2 | 50–0,5 | 115 | 5 | |
100 | GE 100 ทำ | GE 100 DO-2RS | 4,3 | 100–0,02 | 150–0,018 | 70–0,2 | 55–0,5 | 130 | 7 | |
110 | GE 110 ทำ | GE 110 DO-2RS | 4,7 | 110–0,02 | 160–0,025 | 70–0,2 | 55–0,5 | 140 | 6 | |
120 | GE 120 ทำ | GE 120 DO-2RS | 8 | 120–0,02 | 180–0,025 | 85–0,2 | 70–0,5 | 160 | 6 | |
140 | GE 140 ทำ | GE 140 DO-2RS | 11 | 140–0,025 | 210–0,03 | 90–0,25 | 70–0,6 | 180 | 7 | |
160 | GE 160 ทำ | GE 160 DO-2RS | 14 | 160–0,025 | 230–0,03 | 105–0,25 | 80–0,6 | 200 | 8 | |
180 | GE 180 ทำ | GE 180 DO-2RS | 18.2 | 180–0,025 | 260–0,035 | 105–0,25 | 80–0,7 | 225 | 6 | |
200 | GE 200 ทำ | GE 200 DO-2RS | 28.3 | 200–0,03 | 290–0,035 | 130–0,3 | 100–0,7 | 250 | 7 | |
220 | – | GE 220 DO-2RS | 35.4 | 220–0,03 | 320–0,04 | 135–0,3 | 100–0,8 | 275 | 8 | |
240 | – | GE 240 DO-2RS | 39.4 | 240–0,03 | 340–0,04 | 140–0,3 | 100–0,8 | 300 | 8 | |
260 | – | GE 260 DO-2RS | 51,1 | 260–0,035 | 370–0,04 | 150–0,35 | 110–0,8 | 325 | 7 | |
280 | – | GE 280 DO-2RS | 64,6 | 280–0,035 | 400–0,04 | 155–0,35 | 120–0,8 | 350 | 6 | |
300 | – | GE 300 DO-2RS | 77,3 | 300–0,035 | 430–0,045 | 165–0,35 | 120–0,9 | 375 | 7 | |
1) ไม่มีสิ่งอำนวยความสะดวกในการหล่อลื่น 2) ไม่มีร่องหล่อลื่นบนพื้นผิวทรงกลมของวงแหวนด้านใน 3) มีให้ในกลุ่ม C2 และ C3 ด้วย 4) ราคาและการจัดส่งตามคำขอ |
