| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SUMA |
| ได้รับการรับรอง | ISO SGS |
| หมายเลขรุ่น | CF-1/2-N-SB |

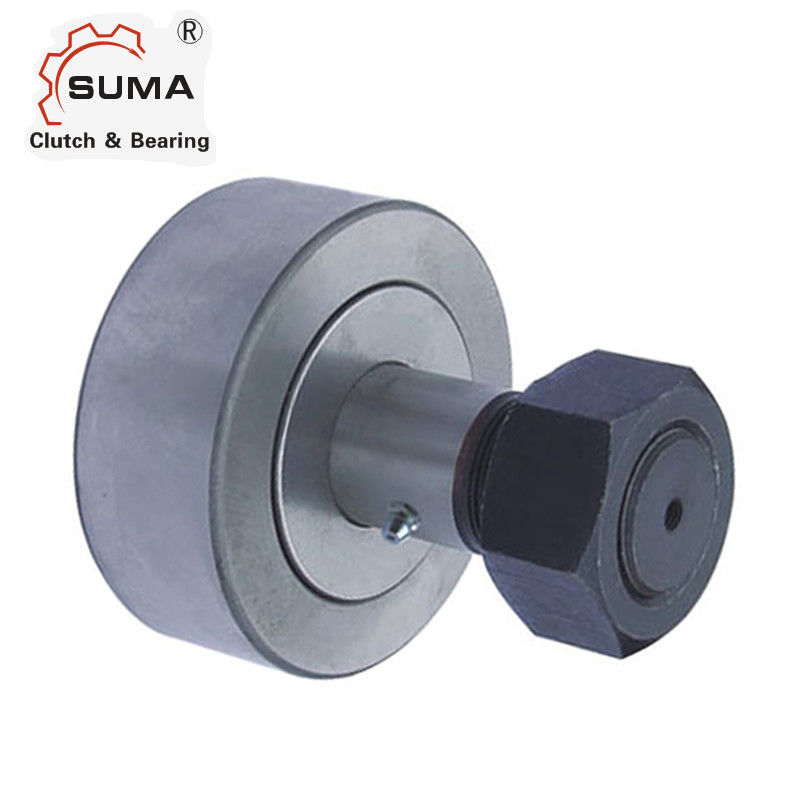

CF-1 / 2-NS Sealed GCr15 สตั๊ดประเภท Track Roller
คุณสมบัติ
ผู้ติดตามลูกเบี้ยวสไตล์สตั๊ดมักจะมีสตั๊ดขนาดมาตรฐาน แต่มีสตั๊ดหนักเพื่อเพิ่มความสามารถในการโหลดแบบคงที่
สำหรับการใช้งานหนัก สามารถใช้การออกแบบลูกกลิ้งได้ใช้ลูกกลิ้งสองแถวที่มีเส้นผ่านศูนย์กลางใหญ่กว่าที่ใช้ในลูกล้อลูกเบี้ยวแบบเข็มเพื่อเพิ่มความสามารถในการรับน้ำหนักแบบไดนามิกและให้ความสามารถในการดันการออกแบบนี้สามารถรองรับความเร็วสูงกว่าการออกแบบที่สมบูรณ์
ข้อมูลทางเทคนิค
| ชื่อผลิตภัณฑ์ | CF-1 / 2-NS แบริ่งผู้ติดตามลูกเบี้ยวชนิดแกน |
| แบบอย่าง | CF-1 / 2-NS |
| วัสดุ | GCr15 |
| บรรจุุภัณฑ์ | กล่องกระดาษ / กล่องไม้ ลูกรอก ฯลฯ |
| เงื่อนไขการชำระเงิน | ทีทีL/C, D/A, D/P, เวสเทิร์น ยูเนี่ยน |
| เวลาจัดส่ง | 2-4 วันสำหรับตัวอย่าง 7 วันสำหรับการสั่งซื้อขนาดใหญ่ |
ขนาดและความจุ
| ปลดล็อกหมายเลข | ปิดผนึกเลขที่ | ลูกกลิ้ง Dia.(รพ.) | ความกว้างของลูกกลิ้ง (W) |
สตั๊ดเดีย. (เอสดี) |
สตั๊ด Lgth (เอสแอล) |
ขั้นต่ำ Thrd Lgth (TL) | เส้นด้ายละเอียด | ขนาดกระชับพอดีตัว (F) |
Toque ปอนด์ |
| CF-1 / 2-N | CF-1 / 2-NS | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| CF-1 / 2 | CF-1 / 2-S | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-9/16 | CF-9/16-S | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-5/8-N | CF-5/8-NS | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-5/8 | CF-5/8-S | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-11/16 | CF-11/16-S | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
| CF-3/4 | CF-3/4-S | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
| CF-7 / 8 | CF-7/8-S | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
| CF-1 | CF-1-S | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
| CF-1 1/4 | CF-1 1/4-S | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
| CF-1 1/2 | CF-1 1/2-S | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
| CF-1 3/4 | CF-1 3/4-S | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
| CF-2 | CF-2-S | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
| CF-2 1/4 | CF-2 1/4-S | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
| CF-2 1/2 | CF-2 1/2-S | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| CF-2 3/4 | CF-2 3/4-S | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| CF-3 | CF-3-S | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| CF-3 1/4 | CF-3 1/4-S | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| CF-4 | CF-4-S | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| CF-5-S | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.PT | 5000 | |
| CF-6-S | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4N.PT | 5000 | |
| CF-7-S | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.PT | 5000 | |
| CF-8-S | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.PT | 5000 | |
| CF-9-S | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 | |
| CF-10-S | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 |
